饮料生产线CIP在线清洗系统成套装置

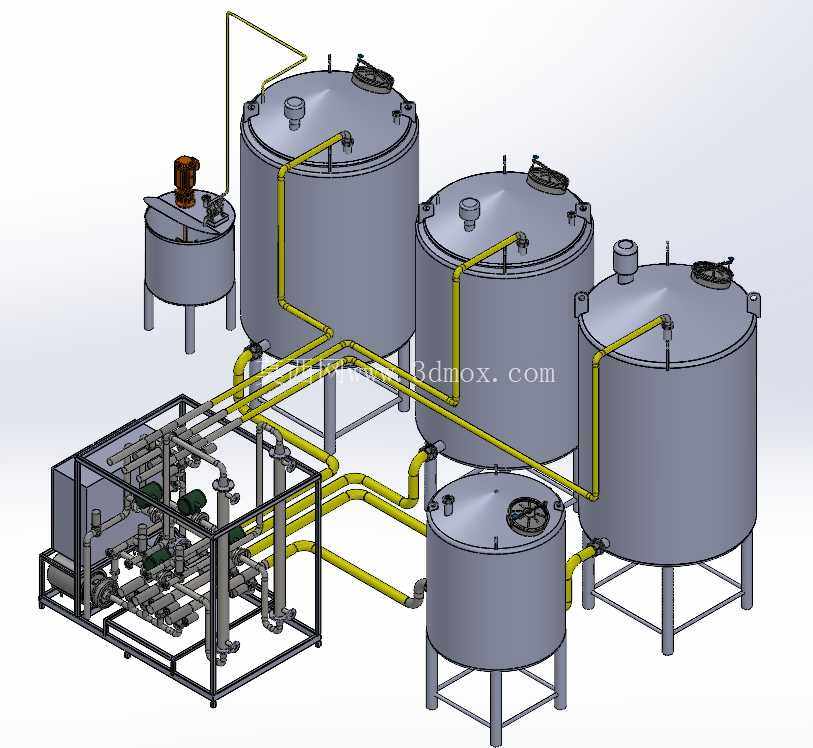

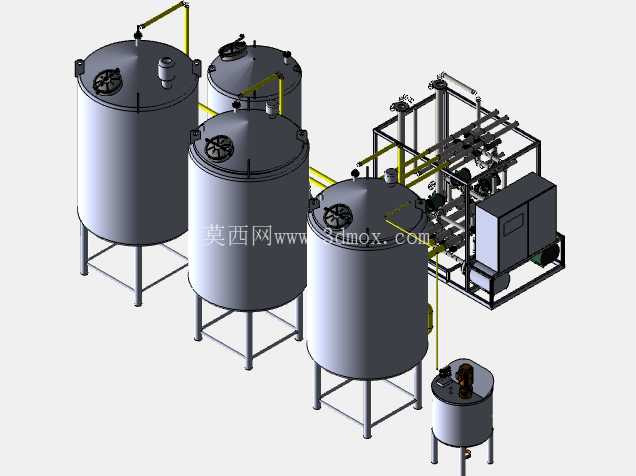

　　这套CIP清洗装置主要面向饮料、乳品等对生产管路卫生等级有严苛要求的食品加工场景，核心作用是在无需拆解生产管线、罐体的前提下，完成整套生产接触表面的原位清洗与消毒，大幅降低人工拆洗的劳动强度，同时避免拆装过程带来的二次污染风险，是连续化饮品生产车间不可或缺的配套工艺单元。整套装置采用多罐分区布局，包含不同功能的储液罐体，分别对应碱液、酸液、清水、消毒水等不同清洗介质的存储，罐体全部采用立式支腿结构，支腿高度预留了底部排污阀、管路连接的操作空间，罐顶设置人孔、呼吸阀与清洗球接口，可实现罐体自身的自清洁，避免清洗液存储过程中的残留积垢。

　　管路系统全部采用卫生级管道设计，黄色标识的管路为清洗介质输送主管，沿罐体侧部排布并通过管卡固定，管路走向充分考虑了介质流动的阻力损失，弯头全部采用大曲率半径的卫生级弯头，减少清洗液流动的死角，避免杂质在管路弯折处沉积。前端集成的阀组与泵组撬装单元，是整套系统的动力与控制核心，将输送泵、气动阀、过滤器、流量检测元件全部集成在统一的方管焊接框架内，框架底部预留了叉车孔与地脚安装孔，既可以整体撬装运输，也可以在车间现场直接打膨胀螺栓固定，安装边界清晰，不需要额外做复杂的基础施工，撬装框架的尺寸充分考虑了车间常规通道的通行宽度，可直接通过标准车间门运入安装位。

　　设计过程中首先核算了不同清洗回路的流量需求，根据被清洗管路的总容积、管内流速要求匹配对应的输送泵参数，确保清洗液在所有被清洗管路内保持1.5m/s以上的湍流流速，达到良好的冲刷清洗效果；罐体的容积匹配单次清洗循环的总液量需求，同时预留15%的富余容量，避免清洗过程中泵吸空或者液体溢出。罐体之间的管路连接全部采用快装卡箍结构，方便后期维护时的拆卸检查，所有与清洗介质接触的表面都做了镜面抛光处理，粗糙度达到卫生级要求，避免介质残留滋生微生物。

　　整套系统的布局充分考虑了操作便利性，罐顶的人孔位置预留了足够的操作空间，方便操作人员定期进入罐内检查清洁状况，阀组撬装单元的操作面全部朝向巡检通道，阀门手柄、仪表显示面都设置在人员站立可及的高度范围，不需要登高或者探身即可完成操作与参数读取。管路排布时特意区分了不同介质的管路走向，通过颜色标识做区分，避免后期运维时出现管路接错的问题，所有管路的最低点都设置了排污口，最高点设置了排气阀，确保清洗循环时可以排尽管路内的空气，避免气阻导致清洗液无法充满管路，形成清洗死角；停机时可以将管路内的残留液体完全排净，避免积液长期留存腐蚀管路或者滋生杂菌。支腿的高度设计统一，所有罐体的安装基准面保持水平，避免罐体倾斜导致罐内液体排不干净，罐底采用锥底设计，排污口设置在锥底最低点，确保罐内的清洗废液可以完全排空，无残留积液。撬装框架的方管选型经过强度校核，满液状态下的框架变形量控制在允许范围内，不会因为长期承重出现管路对接错位的问题，框架表面做了防锈喷涂处理，适应车间潮湿的清洗作业环境。
