小半径管材弯曲成型用弯管轮模结构

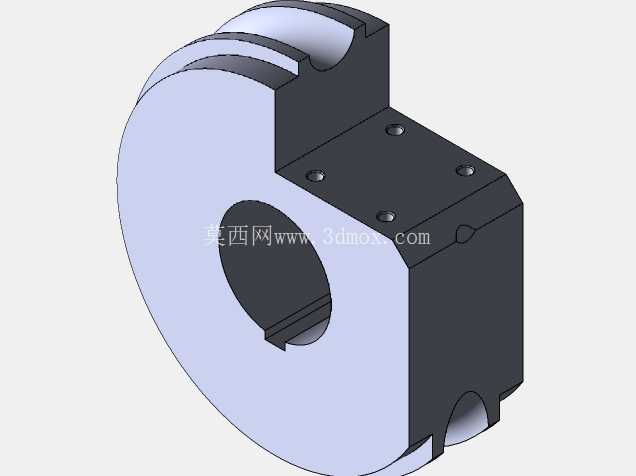

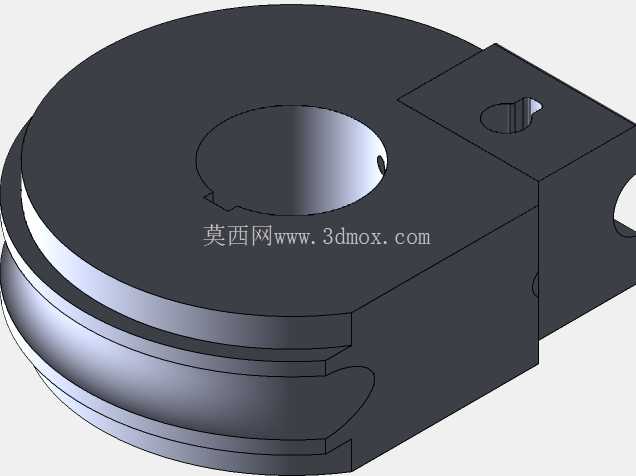

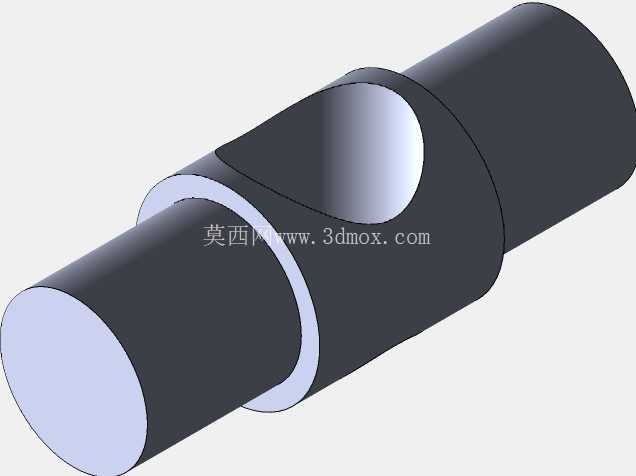

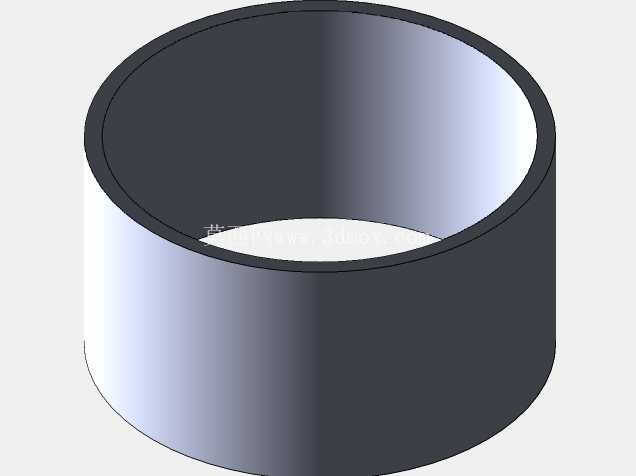

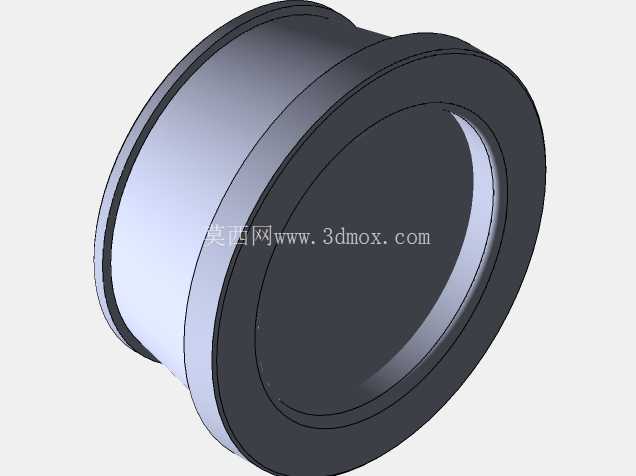

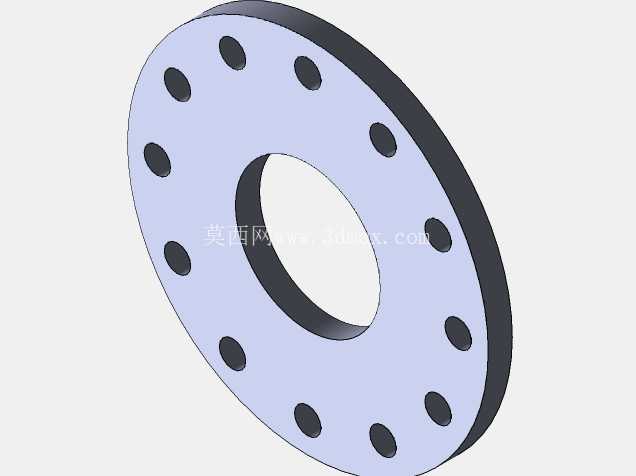

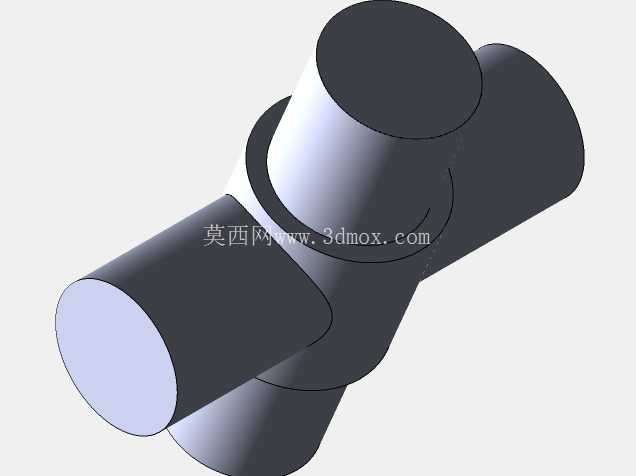

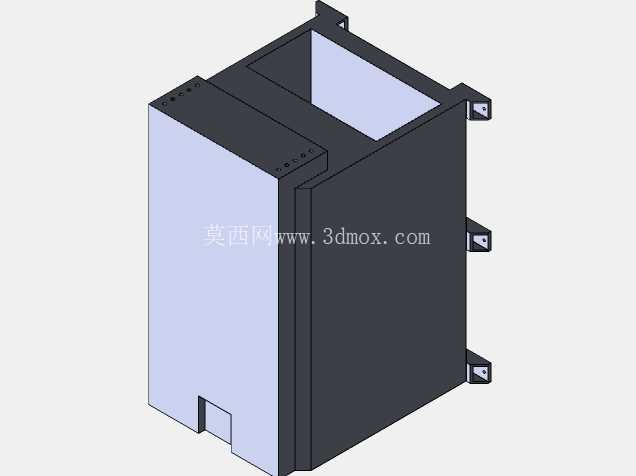

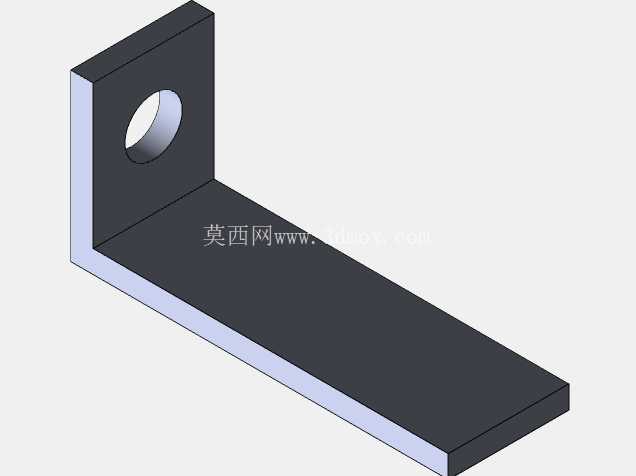

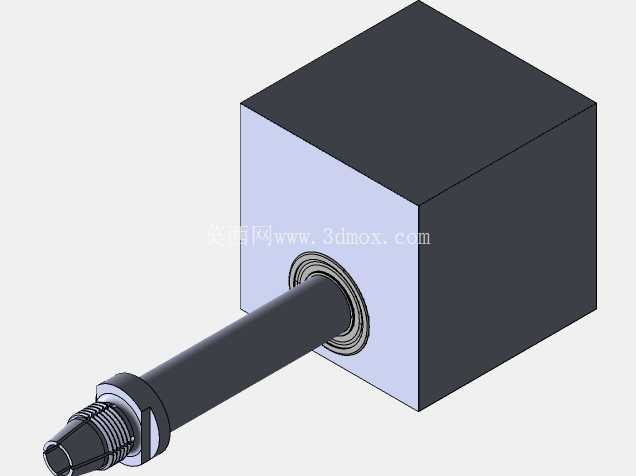

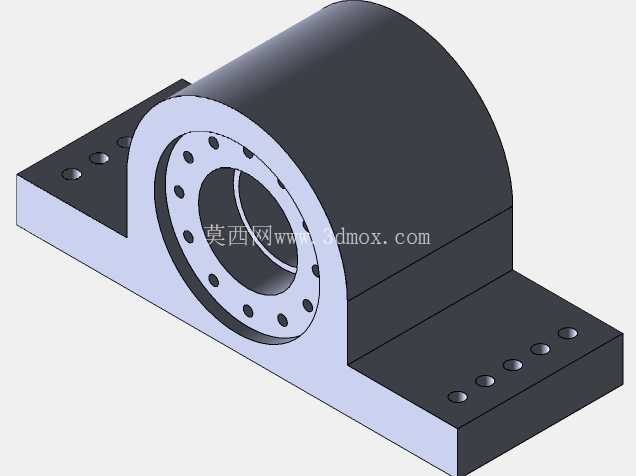

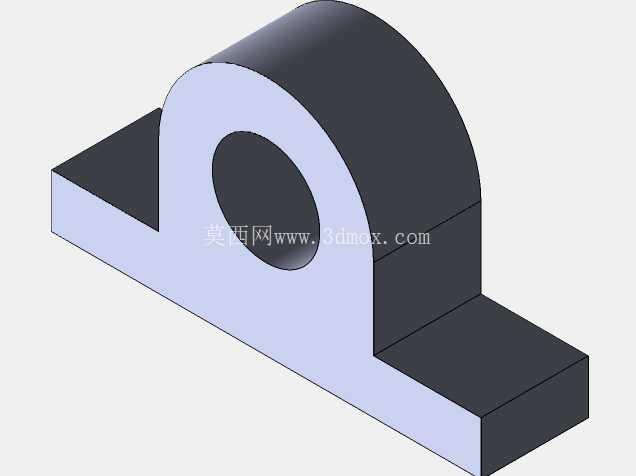

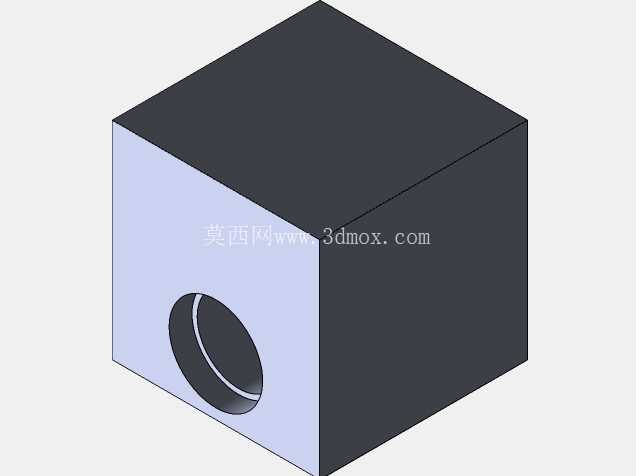

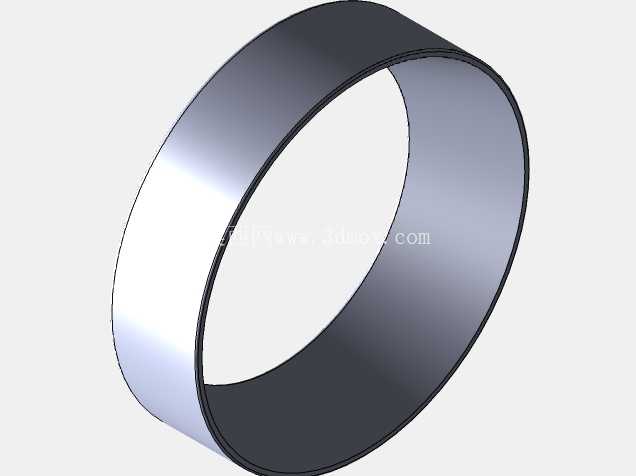

　　在现场管道预制、小型五金件弯制、制冷管路加工、汽配小口径管材成型这类场景里，经常会遇到小半径弯管的需求，常规的大弯曲半径弯管设备轮模尺寸偏大，无法适配狭窄工位的弯管作业，这款弯管轮模结构就是针对这类小半径弯管工况设计的核心执行部件。从结构上看，主体采用圆盘式轮体设计，中心开设的通孔是与弯管机主轴的配合安装位，孔位边缘做了定位缺口设计，安装时可以和主轴端的定位销配合，避免弯管过程中轮模跟转打滑，保证弯曲角度的控制精度，这个定位结构的尺寸公差需要控制在0.02mm以内，否则反复冲击载荷下容易出现定位销剪切断裂的问题。

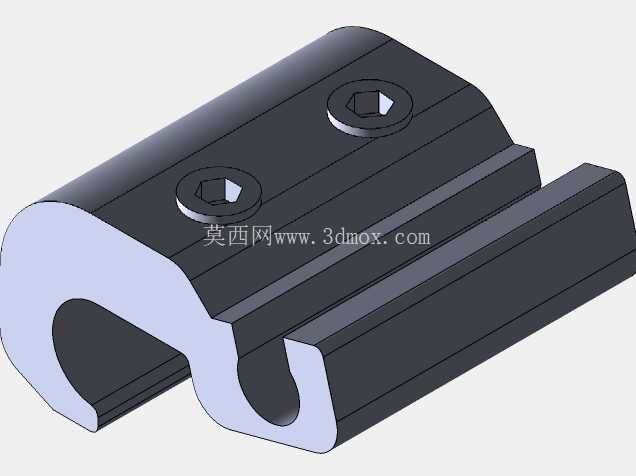

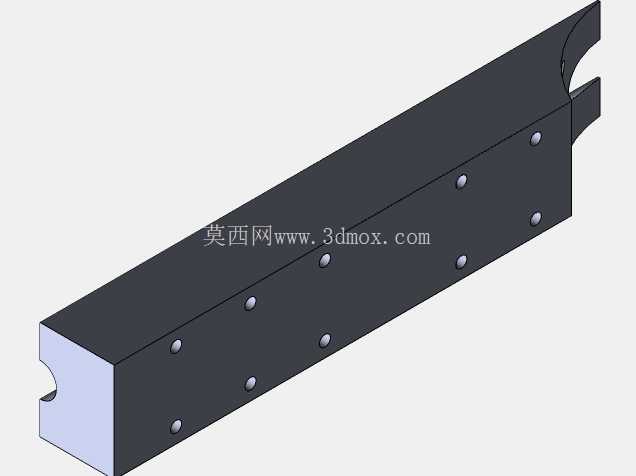

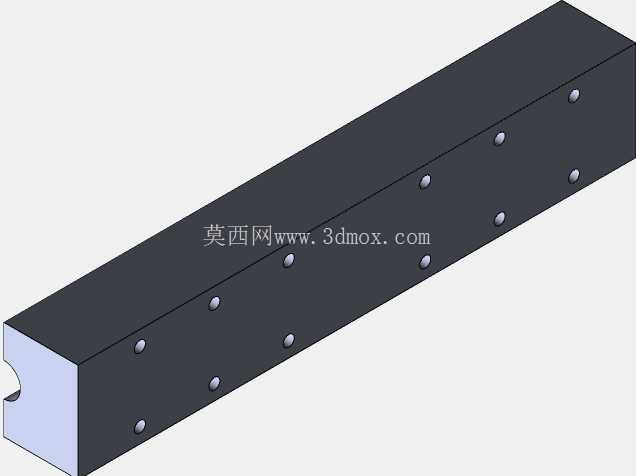

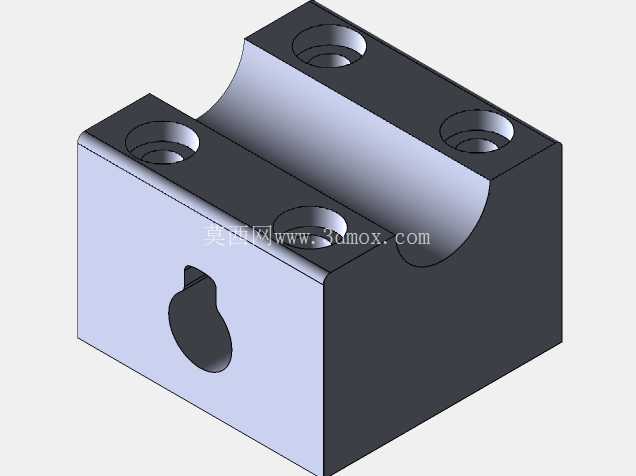

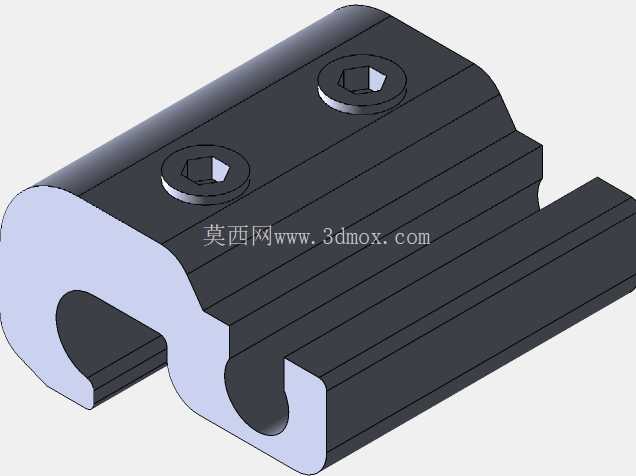

　　轮体侧面延伸出的夹块集成结构，是用来装夹管材起始端的位置，夹块上开设的半圆凹槽和轮体边缘的成型凹槽弧度完全匹配，装夹时可以把管材端头牢牢压合在轮槽内，弯曲过程中不会出现管材窜动、内壁起皱的问题。轮体边缘的成型槽是整个部件的核心工作型面，槽的弧度直接决定了弯管的成型半径，槽的截面弧度和待加工管材的外径完全贴合，弯曲过程中可以给管材外壁提供均匀的支撑力，避免管材出现扁管、外壁划伤的缺陷，针对不同壁厚的管材，这个槽的深度还可以做微调，薄壁管加工时槽深略大于管材半径，厚壁管加工时槽深可以适当减小，减少管材和轮模的接触摩擦阻力。

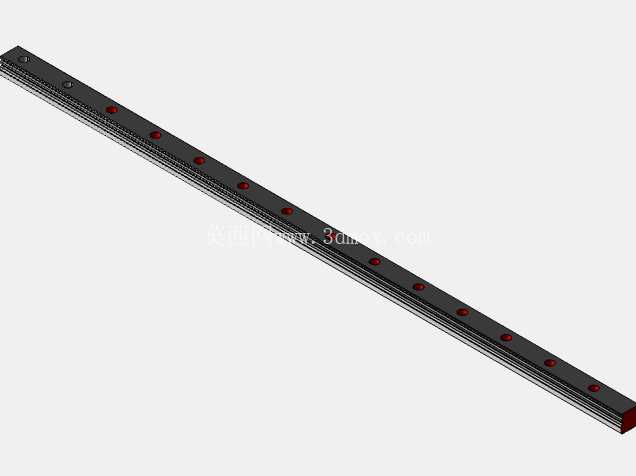

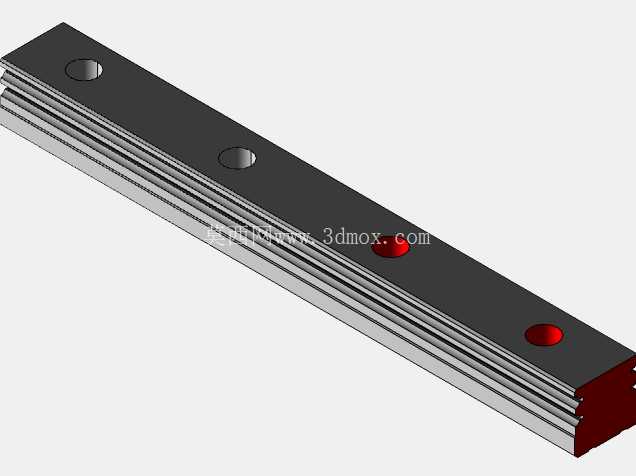

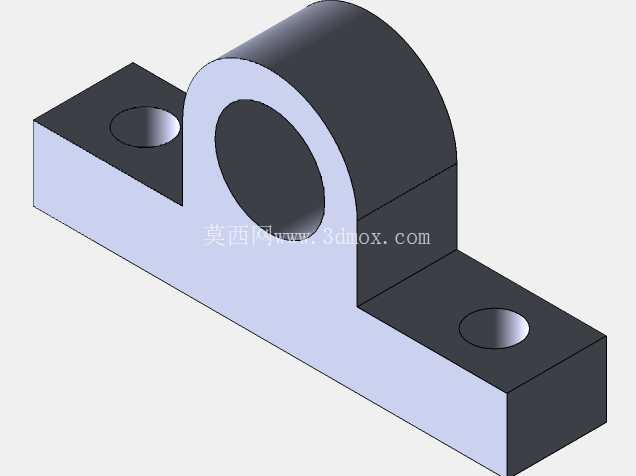

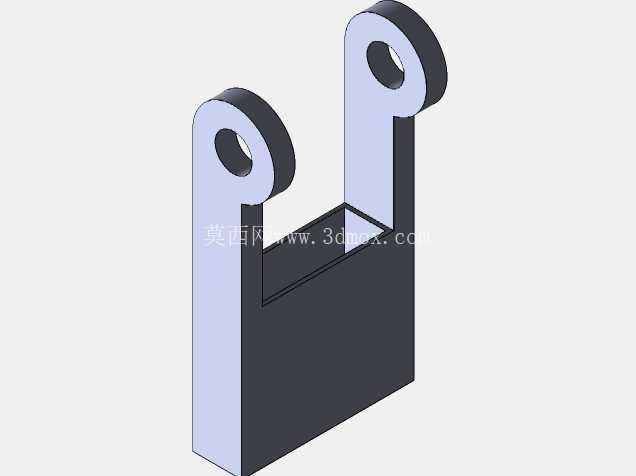

　　从安装边界来看，这款轮模的整体外径对应4倍管径的弯曲半径，属于小半径弯管的常用规格，整体厚度比待加工管材的外径大12mm左右，安装时不需要对原有普通弯管机的主轴结构做改造，只要主轴直径和中心通孔尺寸匹配，就可以直接换装使用，夹块位置的安装孔位和常规弯管机的夹紧机构尺寸通用，不需要额外制作转接工装。在实际使用场景中，这类轮模既可以用在手动小型弯管机上，完成现场维修时的小批量管材弯制作业，也可以装在半自动弯管设备上，完成批量制冷管路、自行车配件、家具五金管件的弯曲加工，轮体的整体结构做了圆角过渡处理，没有尖锐的应力集中棱角，反复承受弯曲扭矩时不会出现根部开裂的问题，夹块和轮体的配合面做了平面研磨处理，合模后接缝间隙控制在0.1mm以内，避免弯管过程中管材接缝位置出现压痕。

　　设计时特意把夹块和轮体做成了一体化的延伸结构，相比分体式夹块设计，减少了装配累积误差，夹紧时的刚性更好，弯曲大强度厚壁管材时也不会出现夹块移位的问题，中心安装孔的内壁做了淬火处理，表面硬度达到HRC45-50，长期和主轴配合拆装也不会出现孔位磨损失圆的问题，延长了部件的使用寿命。轮体的非工作端面做了减重凹槽设计，在保证整体结构刚性的前提下，尽可能降低了轮模的自重，手动弯管作业时操作更轻便，设备驱动时也能降低主轴的转动惯量，提升弯管角度的控制精度。针对不同材质的管材加工需求，轮模型槽的表面粗糙度控制在Ra1.6以下，弯曲不锈钢、铜管这类软质管材时，不会在管材表面留下明显的加工划痕，不需要后续额外的表面打磨处理，能有效减少后道工序的工作量。
