卧式承压储存罐体结构设计方案

　　在化工生产、食品加工、制药提纯以及真空实验场景中，这类卧式承压罐体是核心的介质承载单元，区别于立式储罐的占地特性，卧式结构更适配厂房层高受限、需要低位布置介质接口的作业场景，日常可用来储存压缩惰性气体、高纯度工艺用水、低温液态原料，也可作为真空干燥工序的负压腔体使用，能稳定维持内部与外界环境的压力差，避免介质泄漏或者外界杂质渗入污染工艺物料。从结构设计逻辑来看，整个罐体采用标准椭圆封头与圆柱形筒身焊接成型，相比平盖结构，椭圆封头的曲面过渡能大幅降低压力载荷下的应力集中系数，筒身环向与纵向焊缝均采用全焊透坡口设计，焊接后需做整体消应力处理，避免长期承压运行下焊缝位置出现疲劳裂纹。

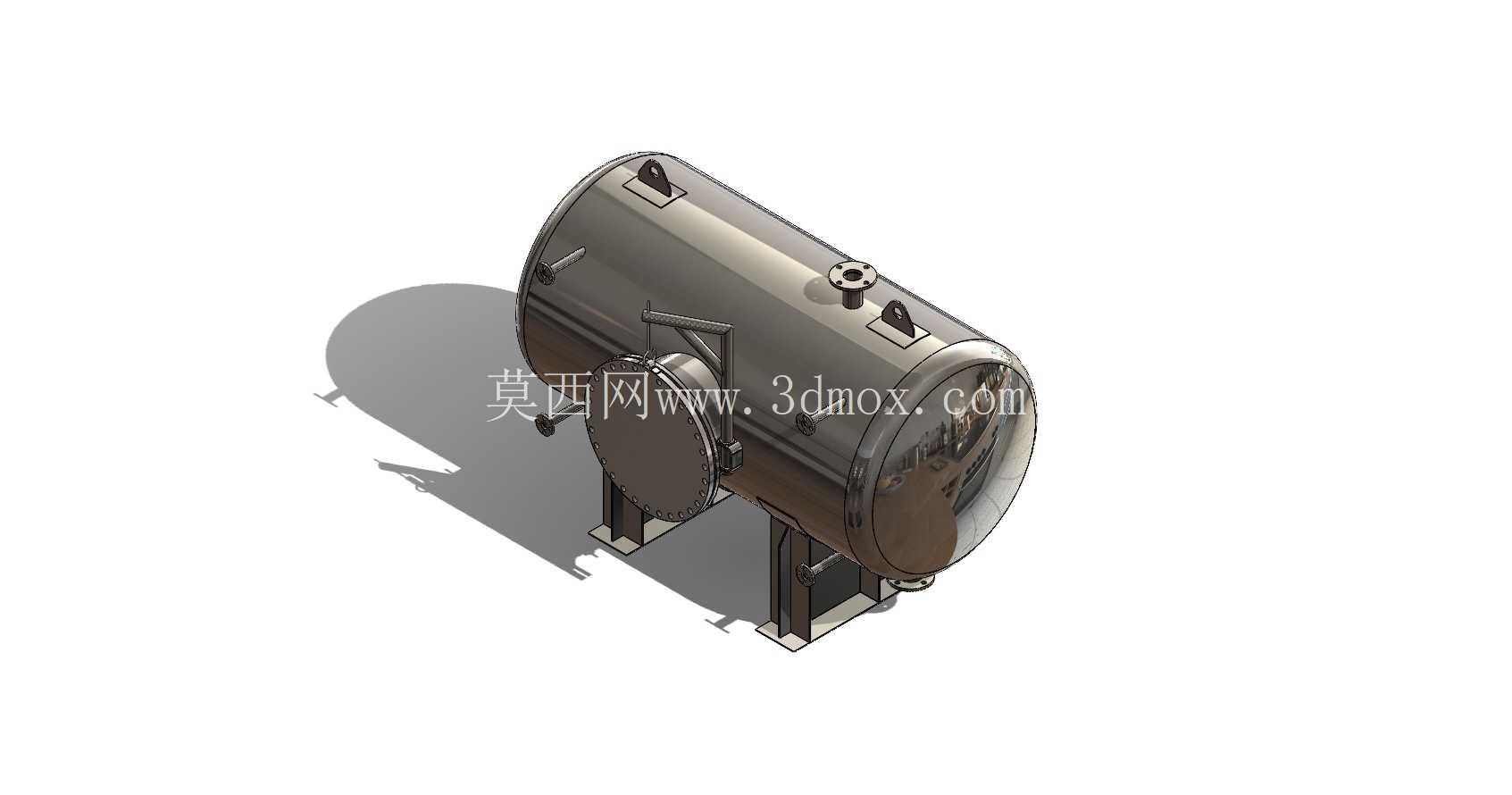

　　罐体顶部设置了两个吊装耳座，耳座位置经过重心核算，刚好对应罐体满液状态下的重心垂线两侧，吊装时不会出现倾斜侧翻，耳座与筒身之间增加了加强垫板，分散吊装载荷对筒壁的局部压应力，防止筒壁出现凹陷变形。顶部居中位置设置了小口径接管法兰，用来安装压力检测仪表、安全阀或者放空阀，接管与筒身的连接位置做了内伸倒圆角处理，减少介质流动时的湍流冲刷，也避免应力集中在接管角焊缝处。罐体侧面设置了人孔结构，人孔采用快开式压环锁紧结构，方便运维人员进入罐体内部做清洁、检修以及焊缝探伤作业，人孔密封面采用凹凸面结构，搭配耐温耐腐的密封垫片，能在反复开关后依然保持可靠的密封性能，不会出现压力泄漏问题。

　　罐体底部采用两个对称的鞍式支座支撑，支座的弧形支撑面与筒身外壁完全贴合，接触位置铺设了减震垫板，一方面可以缓冲设备运行时的振动传递，另一方面也能补偿罐体因温度变化产生的热胀冷缩位移，其中一个支座设计为固定端，另一个为滑动端，滑动端支座底板开有长圆孔，配装滑动垫板，避免热胀冷缩产生的附加应力拉裂焊缝或者变形。从安装边界来看，这类卧式罐体的安装基础需要做水平找平，两个鞍座的标高差不能超过千分之三，否则会导致筒身局部受力不均，长期运行容易出现变形；罐体的侧向需要预留至少人孔直径1.5倍的操作空间，方便人孔开启以及内部作业，顶部接管位置要预留仪表安装、阀门操作的垂直空间，避免和厂房管线、桁架出现干涉。设计时需要根据实际使用的压力等级、介质腐蚀裕量来选取筒身壁厚，对于储存腐蚀性介质的场景，筒体内壁还需要做衬里处理或者选用对应的耐腐蚀材质，所有开孔位置都要做等面积补强计算，确保开孔削弱后的筒体强度依然满足承压要求。罐体的外表面设置了必要的附件安装位，可以根据使用需求加装保温层固定件、液位计接口、介质进出接管，进出管的位置一般设置在筒体两端封头的最低和最高位置，方便介质完全排空，避免罐内残留积液影响后续工艺使用。

　　在实际选型应用中，需要根据工艺要求的容积、工作压力、介质特性匹配对应的结构参数，比如用于真空工况时，需要校核罐体在外压下的稳定性，避免出现失稳瘪罐的问题；用于储存高压气体时，需要对接管、法兰的压力等级做匹配校验，所有承压部件的压力等级不能低于罐体的设计压力。整个结构的建模过程中，所有焊接坡口、安装孔位、支座连接尺寸都做了参数化处理，可以根据不同的容积、压力需求快速调整参数生成对应规格的模型，方便设计人员快速完成方案迭代，也能直接导出工程图用于生产加工。
