可口可乐PET塑料包装瓶三维结构设计

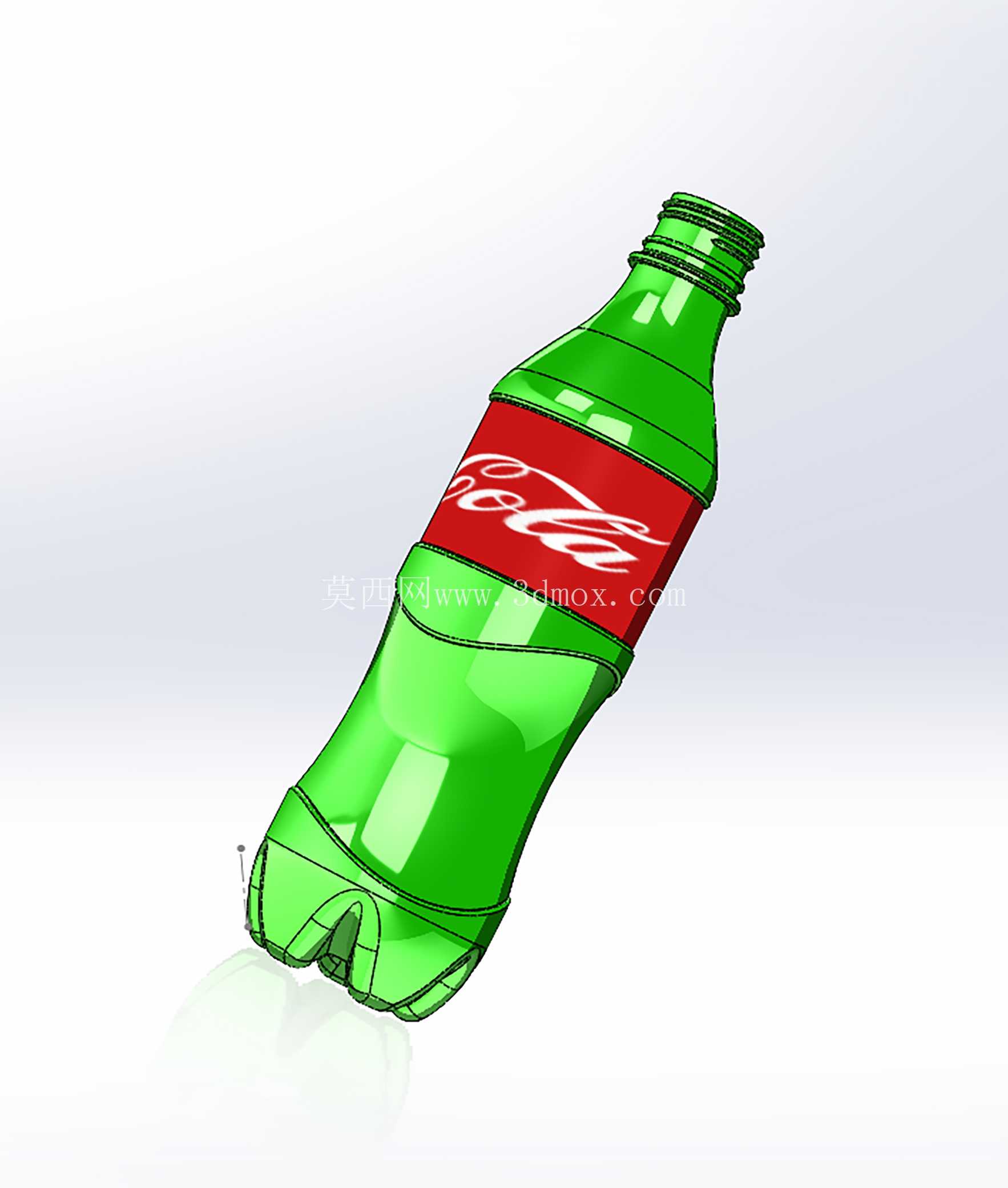

日常快消饮品的包装容器设计，看似是贴近大众消费端的普通产品，实则在结构层面需要兼顾生产、运输、使用全链路的工程需求，这款带经典可口可乐标识的绿色PET瓶三维结构，完整还原了量产吹塑瓶的全部细节特征。从实际应用场景来看，这类瓶型主要适配碳酸类含气饮品的灌装生产线，需要匹配高速吹塑、灌装、旋盖、贴标全流程的设备工位公差，同时要满足仓储堆码、长途运输、终端售卖、消费者手持使用等多场景的力学与人体工学要求。

设计过程中首先要考量的是瓶身的耐压性能，碳酸饮品内部充有二氧化碳，常温下内部存在稳定正压，瓶身的周向加强筋布局、底部的花瓣式内凹结构，都是为了分散内部气压带来的应力，避免瓶身出现鼓胀变形甚至爆裂的问题。建模时底部的五个支撑脚弧度经过反复调整，既要保证空瓶站立时的平面度，不会出现放置倾斜的问题，也要让满瓶堆码时的载荷能够顺着支撑筋传导到瓶身主体，避免底部应力集中出现开裂。瓶身中部的标签贴合区域做了微凹的环带设计，这个区域的直径略小于上下瓶身，一方面能够让套标或者卷标在热收缩后完全贴合，不会出现标签上下滑移的问题，另一方面也能在标签区域预留足够的印刷平整度，避免瓶身的加强筋纹路透到标签表面影响印刷效果。

瓶口部分采用标准的PCO1881碳酸饮料瓶口结构，螺纹的导程、牙型高度、防盗环的连接断点都严格匹配量产旋盖的尺寸要求，建模时特意还原了螺纹起始端的导向倒角，能够让灌装线上的旋盖头快速对位，减少高速生产时的滑牙、歪盖不良率。瓶口下方的防盗环连接桥做了均匀的断点设计，消费者旋开瓶盖时连接桥能够整齐断裂，同时防盗环会留在瓶口下方的凸缘位置，起到明显的开启提示作用。瓶肩位置做了平滑的圆弧过渡，从瓶口的小直径逐步过渡到瓶身的最大直径，这个弧度的设计一方面能够降低吹塑过程中原料拉伸的不均匀性，避免瓶肩位置出现壁厚过薄的问题，另一方面也能在倾倒饮品时形成稳定的导流角度，不会出现液体沿瓶身外壁流淌的情况。

瓶身的握持区域做了内收的弧度设计，刚好匹配成年人手掌的握持曲线，表面的细微防滑纹路能够提升手持时的摩擦力，即使瓶身表面凝结冷凝水也不会出现打滑脱手的问题。整个瓶体的壁厚分布遵循吹塑工艺的成型规律，瓶口位置因为需要和瓶盖配合密封，壁厚设计最厚，瓶身主体壁厚均匀控制在合理区间，底部支撑位置因为要承受堆码载荷，壁厚略高于瓶身平均水平，这种差异化的壁厚设计既能够保证各个位置的结构强度，也能最大限度控制原料用量，降低单瓶的材料成本。

从安装边界与适配性来看，这款瓶型的最大外径、总高度都严格匹配现有标准碳酸饮料生产线的工装尺寸，能够直接适配现有吹塑模具、灌装头、旋盖头、贴标机的工位参数，不需要对现有产线做大规模调整就可以直接投入量产。瓶身的重量重心在满瓶状态下位于瓶身总高度的三分之一位置，站立时稳定性好，运输过程中堆叠多层也不会出现重心偏移倒垛的问题。空瓶状态下瓶体可以承受一定程度的侧向挤压，方便运输过程中空瓶的堆叠收纳，减少空瓶运输的空间占用。

建模过程中对各个过渡圆角都做了工艺性校验，所有转角位置都预留了足够的脱模斜度，避免吹塑脱模时出现刮伤、粘模的问题，瓶身表面的所有凸起纹路都做了圆角处理，不会出现应力集中的尖角位置，提升瓶子的抗跌落性能，即使从常规桌面高度跌落，也能通过自身的形变吸收冲击能量，不会出现开裂漏液的问题。
