工业储运钢制油桶结构三维造型

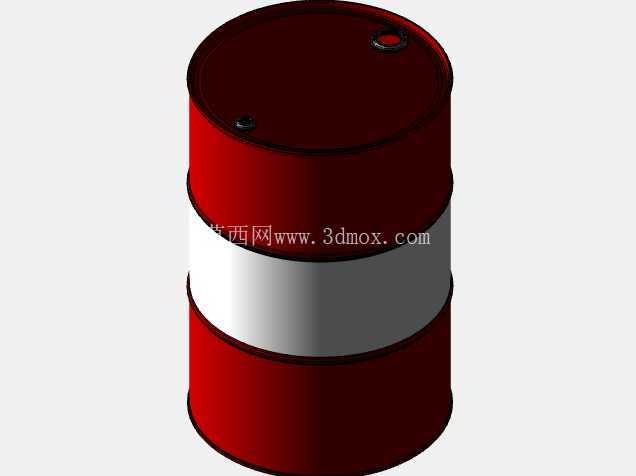

　　该三维造型围绕工业现场常见的钢制储运桶展开，桶体采用直立圆柱形态，顶部设置两处功能口，一处为较大口径的主加注口，另一处为小口径通气或辅助排放口，能够满足油料、润滑介质、工业辅料在周转、暂存和分装过程中的基本操作需求。桶身中部设置环形加强箍带，将圆柱壁面分成上下两段，箍带位置并非单纯装饰，而是对应薄壁圆筒在堆叠、搬运和侧向受力时的刚度补强区域。实际车间内，这类桶具经常需要使用叉车进行短距离转运，或在仓库中多层码放，空桶与满载状态下的受力差异较大，若桶壁仅采用等厚薄板而缺少环向约束，侧壁在局部受压时容易出现凹陷、失稳或圆度变形。模型中将桶顶、桶底与筒身的过渡关系完整表达，端部采用卷边式收口结构，使薄板边缘形成圆滑且连续的封闭轮廓。

　　该结构一方面可以提高桶口周边的抗磕碰能力，避免搬运过程中边缘划伤人员或损坏密封件；另一方面也为桶盖、密封圈和锁紧机构提供稳定的安装基准。桶顶两个开孔的位置避开中心区域，主口靠近边缘布置，便于操作人员在倾倒或使用泵管抽取介质时对准工位，小口径口则用于平衡桶内外气压，减少快速抽液时桶体因负压产生的瘪缩现象。从外形尺寸与安装边界看，圆柱桶的直径决定了托盘排布数量和仓储通道宽度，高度则影响堆叠层数、搬运车辆起升高度以及人工开盖操作的可达性。建模时需要重点控制桶身外径、总高、顶部卷边半径、箍带宽度和开孔中心距，这些尺寸不仅关系到外观比例，也直接影响后续与桶盖、抽液泵、搬运夹具、防泄漏托盘等周边设施的配合。

　　桶体表面采用红白分段配色，中部浅色环带可作为标签粘贴区，用于标识介质名称、批次、危险属性或流向信息。在化工厂、机械加工车间、维修工段和物流仓储场景中，桶身标识区必须保持平整，若环带位置存在明显波纹或焊点凸起，标签容易起翘，条码扫描和现场识别也会受到影响。结构设计上，钢制油桶的薄壁壳体需要兼顾轻量化与耐冲击性。筒壁承担内部液体静压力和外部堆码载荷，桶顶与桶底通过圆弧过渡降低应力集中，环形箍带则提高截面惯性矩，使桶体在受侧向挤压时不易形成折线变形。对于需要进行二次开发的设计人员，该模型可用于检查桶体在输送线上的通过性，验证翻转倒料机构的夹持范围，也可作为车间布局、危化品暂存区、油品加注站和自动化仓储系统中的占位设备。

　　若进一步细化工程设计，还可在桶口位置补充螺纹盖、密封垫圈、防盗卡扣和通气阀等零件，使开闭动作、密封压缩量以及维护拆卸过程更加完整。倾倒工况下，桶内介质重心会随液位变化而移动，桶口位置和桶身直径决定了流出速度与操作稳定性；搬运工况下，桶夹通常作用于桶身上部或顶部卷边，夹持面不能与小口径口发生干涉；堆码工况下，下层桶顶需要承受上层桶底的集中载荷，卷边和顶面的形状应避免局部点接触。该造型把这些工程关系以简洁实体方式呈现出来，既保留了工业油桶的典型轮廓，也为结构校核、场景布置和配套工装设计提供了清晰的三维基础。
