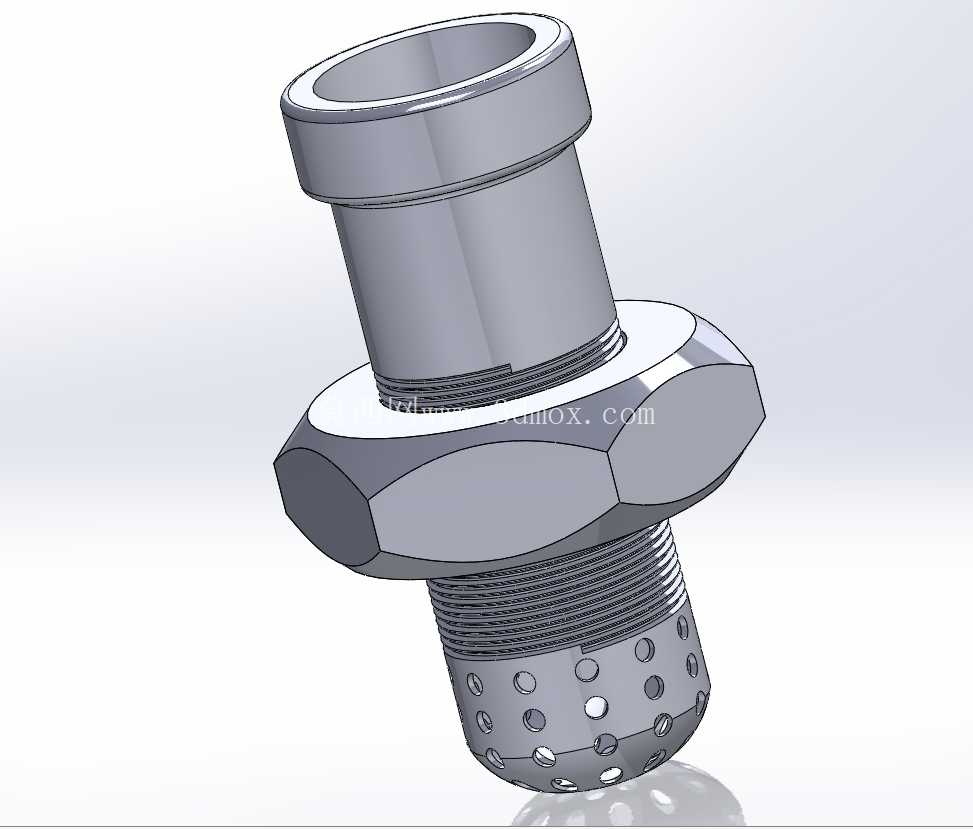

带六角法兰多孔端头外螺纹喷嘴结构

在流体喷淋、介质分散类工况的管路布设中，这类带六角法兰结构的喷嘴是管路末端实现介质均匀分配的核心部件，常见于化工喷淋塔、农业喷灌支管、设备冷却喷淋回路、小型消防喷淋支管等场景，承担着将管路内输送的压力流体打散为均匀分布的细流或雾滴，扩大介质覆盖范围、提升热质交换效率的作用。

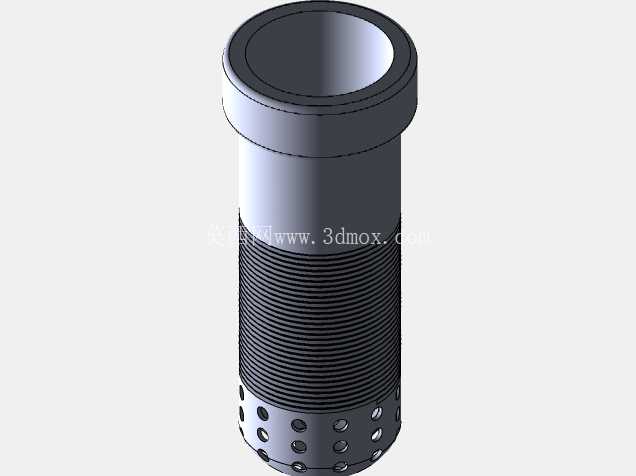

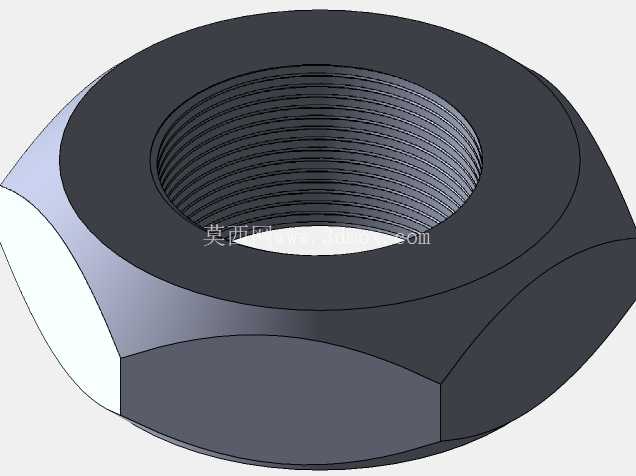

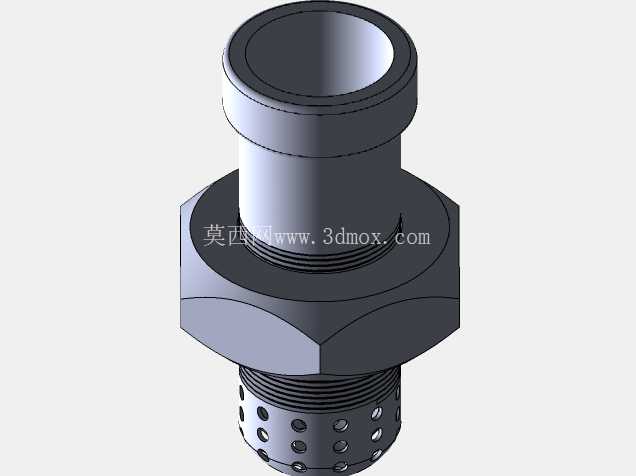

从结构设计逻辑来看，这款喷嘴采用三段式同轴布局，上端为光滑圆柱插接段，表面做了高精度公差控制，可直接插入对应内径的柔性软管或者硬管快插接头内，插接段根部做了微小的倒角处理，既方便装配时的导向导入，也能避免插接过程中刮伤软管内壁造成密封失效。中间位置的六角法兰结构是整个零件的受力基准，六角对边尺寸按照常规呆扳手、套筒的标准规格设计，安装时可以直接用标准工具夹持施力，无需额外设计工装卡位，法兰盘的下端面为密封贴合面，表面粗糙度控制在Ra1.6以内，安装时配合密封垫片可以紧贴管路安装基面，防止介质从螺纹衔接处渗漏。法兰下方为外螺纹衔接段，螺纹规格匹配常规管路内螺纹标准，螺纹收尾处做了退刀槽设计，既保证螺纹加工时的工艺可行性，也能让喷嘴拧入安装位时完全贴合密封面，避免出现螺纹拧不到位的虚接问题。最下端的多孔喷淋端头是实现功能的核心区域，端头上的通孔按照环形阵列排布，不同孔径的孔位交错分布，当压力介质从上端流入、经过内腔流到端头位置时，会从各个小孔沿不同角度喷出，相比单孔直喷结构，这种多孔设计可以让喷出的介质覆盖更大的扇形区域，同时避免单孔流量过大造成的局部冲蚀问题，孔口位置都做了微小的倒钝处理，减少长期带压介质冲刷造成的孔口磨损，延长零件的使用寿命。

从安装边界来看，这款喷嘴的整体同轴度公差控制在0.05mm以内，安装时不需要额外调整角度，只要将外螺纹段拧入对应管路接口、夹持六角法兰拧紧到规定扭矩即可，上端插接段的长度预留了足够的软管套接余量，搭配喉箍锁紧后可以承受1.0MPa以内的工作压力不会松脱。内腔流道采用等径过渡设计，没有突兀的截面变化，介质流经时的压力损失更小，也不容易在流道内残留介质造成堵塞，适合输送清水、低粘度化工溶液、冷却乳化液等多种介质。在实际选型适配时，需要注意下端喷淋端头的外径要小于安装位的开孔尺寸，保证端头可以完全伸出安装基面，避免喷出的介质被基面遮挡影响喷淋覆盖范围，六角法兰的外径要大于安装开孔直径，才能起到轴向定位和密封压紧的作用。

这类喷嘴的结构没有冗余的复杂特征，所有几何特征都兼顾了加工工艺性，不管是采用棒料车削加工还是注塑成型，都可以快速完成量产，零件的壁厚设计均匀，不会出现局部壁厚过大造成的加工应力集中或者成型缩痕问题，日常维护时只需要定期清理端头小孔内的杂质即可，不需要整体更换，能有效降低管路系统的运维成本。在三维建模过程中，这类零件需要重点保证螺纹段、插接段、法兰密封面的同轴度，阵列孔的位置度公差也要控制在合理范围，否则会出现喷淋角度偏移、覆盖范围不均匀的问题，建模时可以先绘制整体回转体轮廓，再切除六角特征、阵列喷淋孔，最后添加倒角、退刀槽等工艺特征，能有效提升建模效率，同时保证各特征的尺寸关联性，后续调整规格时只需要修改对应参数即可快速生成新的模型版本。
