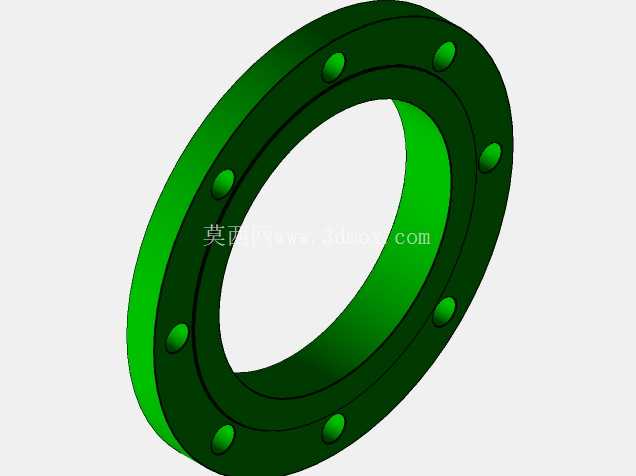

8英寸150磅级滑套式管道连接法兰结构

　　在工业管路系统的搭建与改造作业中，滑套式法兰是低压流体输送场景下应用频次极高的连接构件，这款8英寸规格、对应150磅压力等级的滑套法兰，主要适配公称通径200mm的钢制管路，常见于市政给排水主管路、化工行业常温介质输送管线、暖通空调循环水系统等对安装便捷性有较高要求的工况。不同于对焊法兰需要将管端与法兰颈部做全熔透焊接的施工要求，滑套法兰的内孔直径比适配管道的外径略大0.8-1.5mm，安装时可以直接将管道从法兰盘的中心孔穿入，调整好两端法兰的密封面平行度与螺栓孔对中度后，在法兰盘的内侧与外侧分别做角焊缝固定即可，这种安装方式大幅降低了现场管工的对口难度，尤其是在空间局促的管廊层、设备夹层内作业时，不需要复杂的坡口加工与对口工装，单人即可完成初步定位，能有效缩短管路施工的周期。

　　从结构设计逻辑来看，这款法兰的密封面采用突面形式，密封面的表面粗糙度控制在Ra3.2-Ra6.3区间，能够适配非金属软垫片、缠绕式垫片等多种常用密封件，当法兰通过周向均匀分布的螺栓锁紧时，密封面可以给垫片提供均匀的压紧力，保证1.6MPa工作压力下的介质无泄漏。法兰盘本体上的螺栓孔采用跨中分布设计，孔位的位置度公差控制在0.5mm以内，既可以避免安装时螺栓与管道焊缝产生位置干涉，也能保证相邻法兰连接时螺栓受力均匀，不会出现局部应力集中导致的密封失效问题。法兰盘的厚度经过强度校核，在150磅级对应的额定工作压力下，螺栓锁紧产生的压应力不会让法兰盘产生翘曲变形，即使在管路存在轻微振动的工况下，也能长期保持密封面的平面度。

　　从安装边界来看，这款法兰的外径尺寸符合通用管路附件的配套标准，相邻法兰连接时需要预留的安装空间不需要额外放大，和同压力等级的闸阀、蝶阀、管道过滤器等管路附件的法兰端可以直接匹配，不需要单独制作过渡连接件。在实际选型应用中，这类滑套法兰通常用于输送温度不超过300℃的水、压缩空气、低压蒸汽等无强腐蚀性的介质，因为其角焊缝的连接强度略低于对焊法兰，所以不会用在高压、高温或者有剧烈交变载荷的管路上，但在常规的公用工程管路系统中，其综合安装成本比对焊法兰低30%左右，后期维护拆卸也更方便，当管路需要改线或者更换阀门附件时，只需要切除两侧的角焊缝就可以将法兰完整拆下重复利用，不会像平焊环板式松套法兰那样存在密封环容易错位的问题。

　　建模过程中，对法兰的过渡圆角做了细节处理，在法兰盘与中心套的衔接位置设置了R3的铸造圆角，既符合实际铸造工艺的脱模要求，也能减少该位置的应力集中，避免长期受力后出现裂纹；周向的螺栓孔边缘做了0.5mm的倒角，安装螺栓时可以起到导向作用，不会因为孔边的毛刺划伤螺栓的螺纹镀层。很多现场施工人员容易忽略滑套法兰内侧焊缝的高度要求，实际上内侧焊缝的高度不能超过法兰密封面的高度，否则会导致垫片放置不平整，这一点在模型的结构尺寸上也做了对应预留，套入管道后内侧焊缝的操作空间足够，不会出现焊枪无法伸到内侧作业的情况。对于三维建模从业者来说，这类法兰模型的参数化设计可以覆盖整个150磅级的滑套法兰系列，只需要修改公称通径参数，就可以快速生成不同尺寸的同类型法兰模型，在做管路系统整体装配时，可以直接调用标准模型完成管路布局，不需要逐个绘制法兰零件，能大幅提升整线设计的效率。在做管路应力分析时，这类滑套法兰的模型可以准确模拟角焊缝的连接刚度，比简化的圆环模型更贴近实际工况，计算出来的管路应力分布结果也更准确，能给现场的管路支吊架设置提供更可靠的参考依据。
