公称通径100板式平焊钢制法兰结构

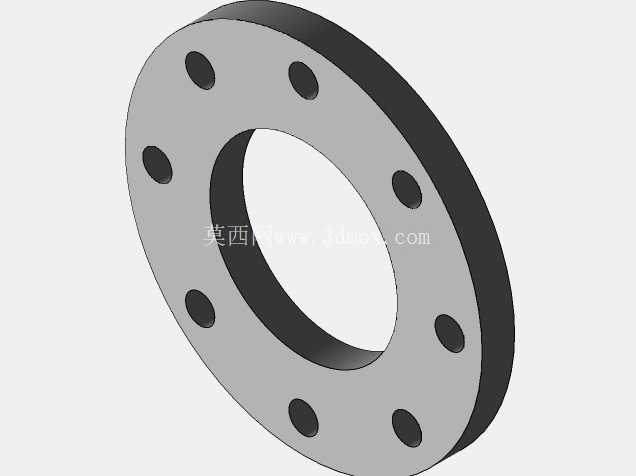

　　在工业管路系统的搭建中，法兰是实现管段之间、管路与设备端口之间可拆卸刚性连接的核心部件，这款公称通径100的板式平焊法兰，是中低压流体输送场景下应用极为广泛的连接件类型，常见于市政给排水管网、化工介质输送管线、暖通空调循环水系统、普通工业气体输送管路的节点位置，承担着对接定位、密封承压、方便管路检修拆解的核心作用。从实际使用场景来看，这类法兰适配的管路公称压力通常不超过1.6MPa，输送介质多为常温清水、压缩空气、低腐蚀性流体等工况，相比对焊法兰，平焊结构的安装焊接难度更低，现场施工时不需要复杂的坡口加工，普通持证焊工即可完成组对焊接作业，能够有效缩短现场管路安装的工期，降低施工成本。从结构设计逻辑来看，这款法兰采用圆盘式板式结构，中心为与对接钢管外径匹配的通孔，钢管插入法兰内孔后在法兰正反面进行角焊缝焊接即可完成与法兰的固定，法兰盘面上沿圆周均匀分布8个螺栓通孔，用于穿装连接螺栓，通过螺栓预紧力挤压两片法兰之间的密封垫片，实现管路连接位置的密封，避免输送介质出现泄漏。设计过程中，螺栓孔的分布圆直径、螺栓孔直径、法兰盘外径、法兰厚度都严格匹配对应公称通径、公称压力下的管路连接标准，确保同规格的法兰可以实现完全互换，不需要现场二次加工即可完成对接。

　　法兰的密封面为全平面结构，适配橡胶垫片、石棉橡胶板等非金属软垫片，在螺栓预紧力作用下，垫片能够充分填充密封面的微观不平度，实现可靠的静密封效果，这种密封面结构加工难度低，密封面不容易在运输、安装过程中出现磕碰损伤，对现场安装的容错率更高。从安装边界来看，这款法兰在管路系统中安装时，需要预留足够的螺栓操作空间，法兰外侧需要留出至少能放入套筒扳手的操作距离，方便后期检修时拆装螺栓；法兰与钢管组对时，需要保证法兰端面与钢管轴线的垂直度偏差在标准允许范围内，避免螺栓紧固时出现偏载，导致密封垫片受力不均引发泄漏。

　　在实际工程应用中，这类法兰的连接节点是管路系统中最常见的检修拆解位置，当管路需要分段检修、更换管段或者加装阀门设备时，只需要松开对应位置的法兰螺栓即可完成拆解，不需要对整段管路进行切割，大幅降低后期运维的工作量。建模过程中，重点还原了法兰的各部分尺寸配合关系：中心通孔的直径与适配钢管的外径保持合理的装配间隙，方便现场施工时钢管顺利插入法兰内孔；螺栓孔的位置度严格控制，确保两片法兰对接时所有螺栓都能顺利穿入，不会出现孔位错位需要强行铰孔的情况；法兰盘的厚度经过强度校核，能够承受额定压力下的介质轴向推力，以及螺栓预紧时产生的压应力，不会在使用过程中出现法兰盘变形导致密封失效的问题。

　　法兰的外缘做了轻微的倒角处理，避免安装搬运过程中尖锐的边缘划伤施工人员，也能减少法兰盘外缘的应力集中，提升部件的整体结构强度。在不同的应用场景中，这款法兰可以根据输送介质的特性选择对应的材质，普通水系统场景下常用Q235碳素钢材质，有轻度腐蚀需求的场景可以选用不锈钢材质，不同材质的法兰结构尺寸完全一致，具备良好的互换性，设计人员在进行管路系统选型时，只需要确认公称通径、公称压力两个核心参数，即可选用对应规格的法兰完成系统设计，不需要单独进行非标法兰的结构计算，能够有效提升管路系统的设计效率。在管路装配时，法兰连接位置的螺栓紧固需要遵循对角紧固的原则，分多次逐步拧紧螺栓，确保密封垫片受力均匀，避免单次单侧紧固导致法兰面倾斜、垫片压偏的问题，这也是这类法兰在现场安装时需要重点注意的工艺要点。
