可焊接管架式可调模块化悬臂悬架结构

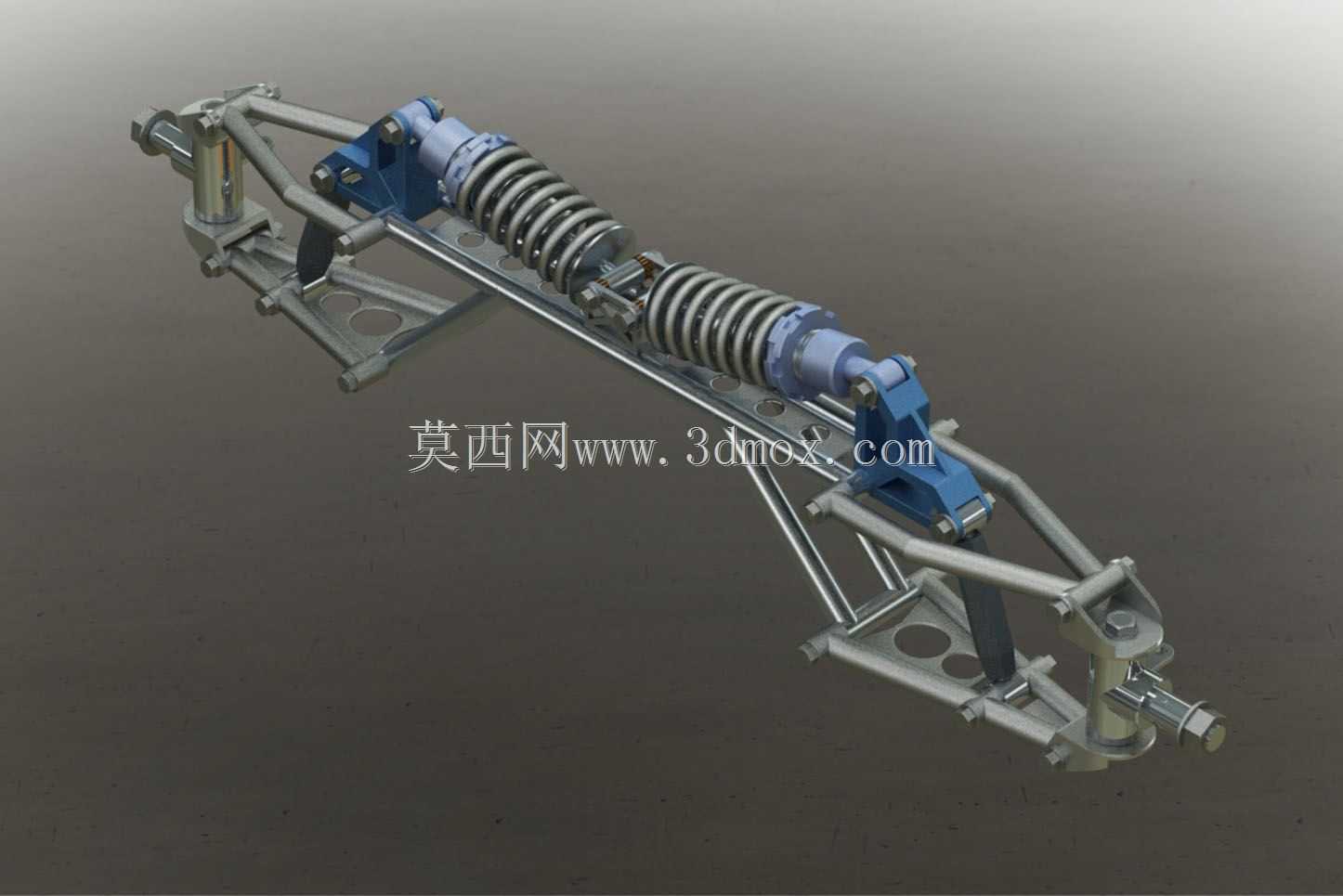

　　这类模块化悬臂悬架主要适配管架式非承载结构的行走设备，常见于小型越野作业载具、特种巡检机器人、场地竞技改装载具的行走机构设计场景，核心作用是承载轮端载荷、过滤路面颠簸冲击，同时传递轮端的纵向、侧向作用力，保障行走过程中轮端接地姿态稳定。从结构设计逻辑来看，整套悬架采用分体模块化布局，左右两侧悬架单元结构对称，核心承载臂采用双横臂式杆系布局，杆系连接点位均预留铰接安装位，可根据实际轮距、轮跳行程需求调整杆系安装角度，适配不同的轮跳运动轨迹参数。减震单元采用螺旋弹簧与阻尼芯轴同轴布置的结构，两端分别通过铰接支座连接上横臂与主安装基座，可将轮端传递的垂直冲击转化为弹簧伸缩与阻尼做功，有效衰减颠簸带来的振动传递。

　　安装基座部分采用带镂空减重孔的板式焊接结构，基座上预留的焊接坡口可直接与不同管径的金属管架熔接固定，无需额外设计复杂的转接安装支架，适配现场焊接装配的作业需求，安装边界可根据管架的实际排布调整基座焊接位置，单组悬架横向安装占用宽度可适配300-500mm的轮端间距范围，纵向安装深度控制在200mm区间内，不会过度占用管架内部的设备布置空间。设计过程中特意将支柱部分设置为纯外壳结构，未集成内部构件，给后续使用者预留了阻尼参数匹配、弹簧刚度选型的调整空间，使用者可根据实际载具的整备质量、行驶路况更换不同刚度的螺旋弹簧与阻尼系数的减震芯轴，无需改动整体悬架的杆系结构。铰接点位均采用销轴连接结构，销轴与杆端接触位置预留润滑脂加注空间，

　　可降低长期往复运动带来的铰接磨损，延长整套悬架的维护周期。双横臂的杆长参数经过运动学校核，轮跳过程中轮距、前束角的变化量控制在合理区间内，避免轮跳过程中轮胎出现异常偏磨，同时保障转向过程中轮端的侧向支撑刚度，减少过弯时的侧倾幅度。整套结构没有采用一体化铸造的复杂壳体，全部采用金属管材、板材加工后铰接组装，加工门槛低，普通机加工与焊接设备即可完成生产制作，适合小批量定制化的载具开发场景使用，无需开模即可快速完成样件制作与装配调试。
