40号系列钢管弯头参数化设计方案

在民用给排水、工业流体输送、暖通空调、化工管路布设等场景中，弯头是改变管路走向的核心连接件，其参数匹配度直接决定管路系统的流阻损失、密封可靠性与长期运行寿命。日常管路设计中，很多工程师会遇到标准件选型与现场安装边界不匹配的问题：要么弯头曲率半径不符合现场空间限制，要么接口尺寸与现有40号管材无法直接对接，要么不同角度的弯头需要单独建模重复劳动，这套40号钢管弯头的参数化设计，正是针对这些实际工程痛点完成的。

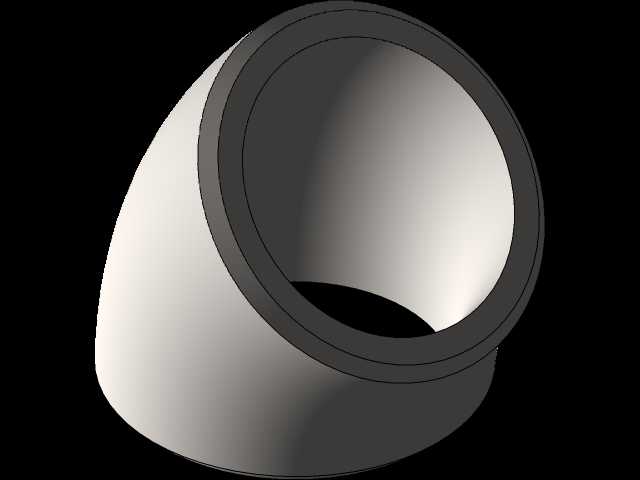

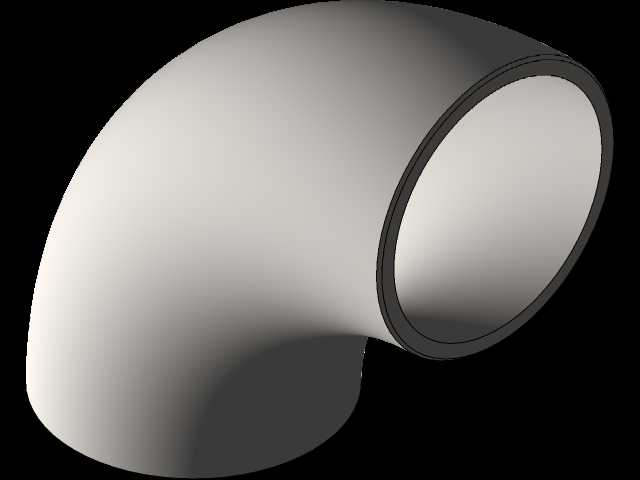

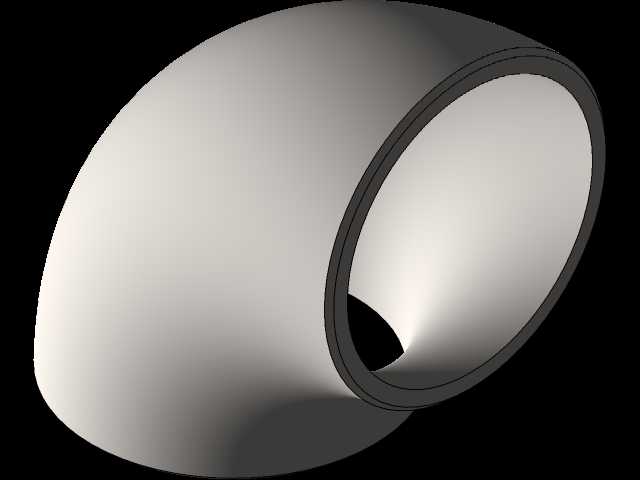

这套设计覆盖了40号管材适配的全系列常用弯头规格，包含短半径、长半径两种曲率形式，以及45度、90度两种常用转向角度，每个规格都附带完整的尺寸范围设计表，不需要设计人员再手动查机械设计手册核对参数，也不用反复调整建模基准。从实际安装边界来看，所有弯头的接口内径、壁厚都严格匹配40号标准管材的公差要求，对接时不需要额外做变径处理，端口处预留了标准焊接坡口的加工余量，不管是采用氩弧焊、电弧焊还是卡压式连接，都能保证接口的同轴度与连接强度，避免现场安装时出现错边、焊瘤突出管内影响流体输送的问题。

设计过程中优先考虑了管路流阻的控制，长半径弯头的曲率半径严格按照管路设计规范取1.5倍公称通径，适合对流体压力损失要求严格的长距离输送管路，比如中央空调冷冻水回路、化工原料低压输送管路，能有效减少介质在转向处的涡流损耗，降低泵组的运行负载；短半径弯头曲率半径取1倍公称通径，适合安装空间局促的场景，比如设备内部的管路排布、吊顶内的给排水支管安装，在有限的空间内完成管路转向，不需要额外增加管段调整位置。

从建模逻辑来看，整个系列采用参数化关联设计，所有尺寸都与公称通径、曲率半径、弯曲角度三个核心参数做了关联驱动，设计人员如果需要调整规格，只需要修改对应参数就能自动生成新的弯头模型，不需要重新绘制草图、扫描生成实体，能大幅提升管路系统的三维布管效率。每个弯头的实体都做了壁厚的均匀性校验，弯曲段的壁厚减薄率控制在标准允许的范围内，避免弯曲处因为壁厚过薄导致承压能力下降，同时外弧面也没有多余的工艺余量，后续如果需要做热浸镀锌、防腐喷涂等表面处理，不需要额外打磨修整。

在实际工程选型时，设计人员可以直接根据现场的管路走向、安装空间、介质压力参数，对照附带的尺寸设计表选取对应规格，不需要再反复核算弯曲段的投影长度、接口端的预留安装距离，比如在狭小的管井内布设给排水管路时，选用短半径90度弯头可以减少0.5倍通径的横向占用空间，避免和其他专业的管线、支架发生干涉；在长距离的直管路转向处，选用长半径弯头可以降低30%左右的局部流阻，减少介质输送过程中的能耗。另外这套设计的尺寸表也覆盖了不同压力等级对应的壁厚参数，不管是常压的排水管路，还是中压的工业流体管路，都能找到对应的匹配规格，不需要单独做强度校核。

很多刚接触管路设计的工程师容易忽略弯头安装时的操作空间预留，这套设计的尺寸表中也明确标注了每个规格弯头的安装所需最小空间，包括焊接操作时的焊枪作业空间、法兰连接时的螺栓紧固空间，避免三维布管时出现模型能装配、现场无法安装的问题。同时弯头的两端接口都做了同轴度公差标注，装配时能保证与相邻管段的同轴度误差在允许范围内，避免管路安装后出现附加应力，长期运行过程中出现焊缝开裂、接口渗漏的问题。
