管道系统用同心异径变径连接构件

在各类工业管路布设场景中，不同管径的管线衔接始终是管路设计环节需要重点考量的节点，尤其是通风除尘、物料气力输送、给排水、化工流体输送这类对管路密封性、流道平顺性有明确要求的系统，变径连接件的选型与设计直接影响整条管线的运行阻力、密封可靠性以及后期维护成本。这款同心缩径构件，正是针对两端公称直径存在差值的同轴管路对接需求设计，整体采用上下带法兰连接端的截锥形结构，锥段内壁做平滑过渡处理，避免流体或输送物料在变径位置形成涡流、堆积，有效降低管路运行过程中的压损，减少物料输送场景下的堵管风险。

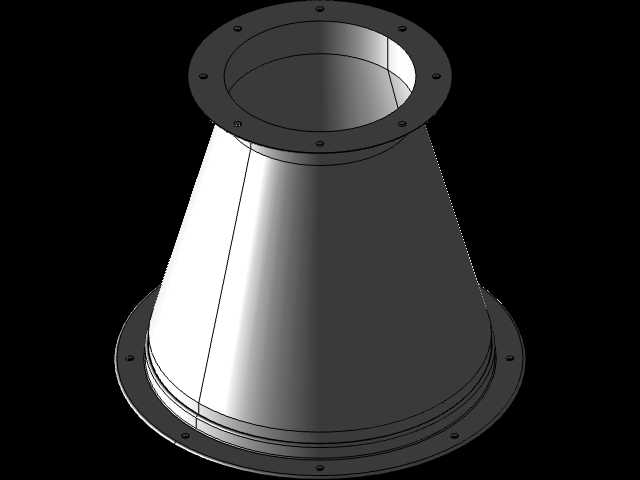

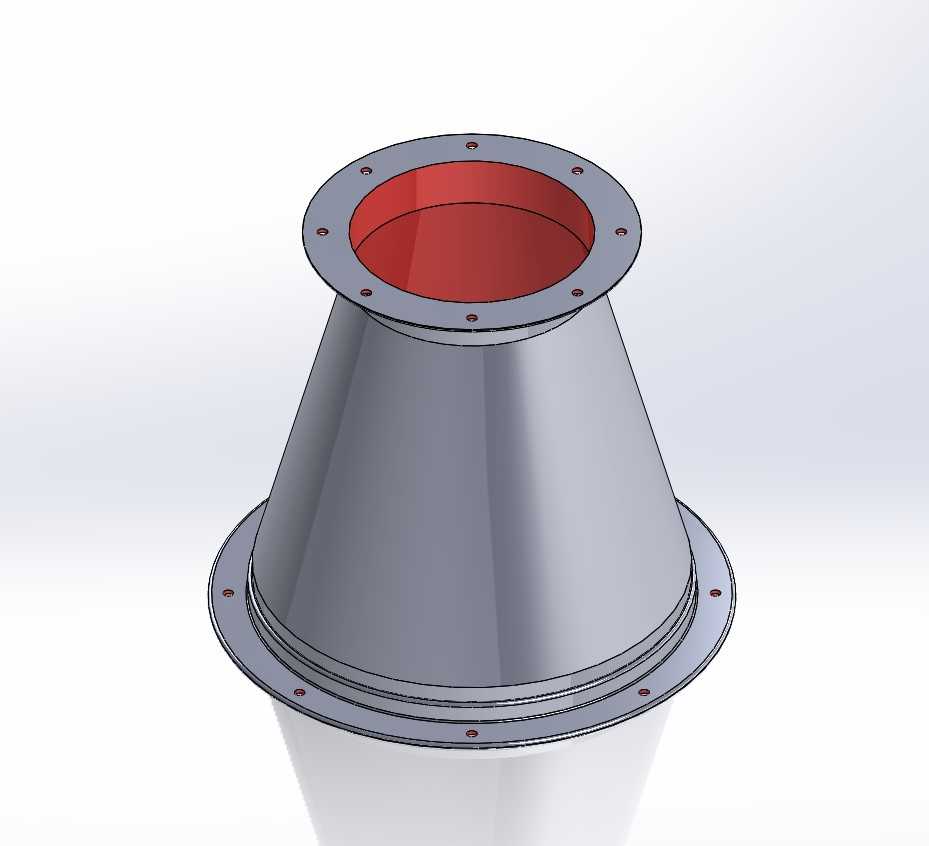

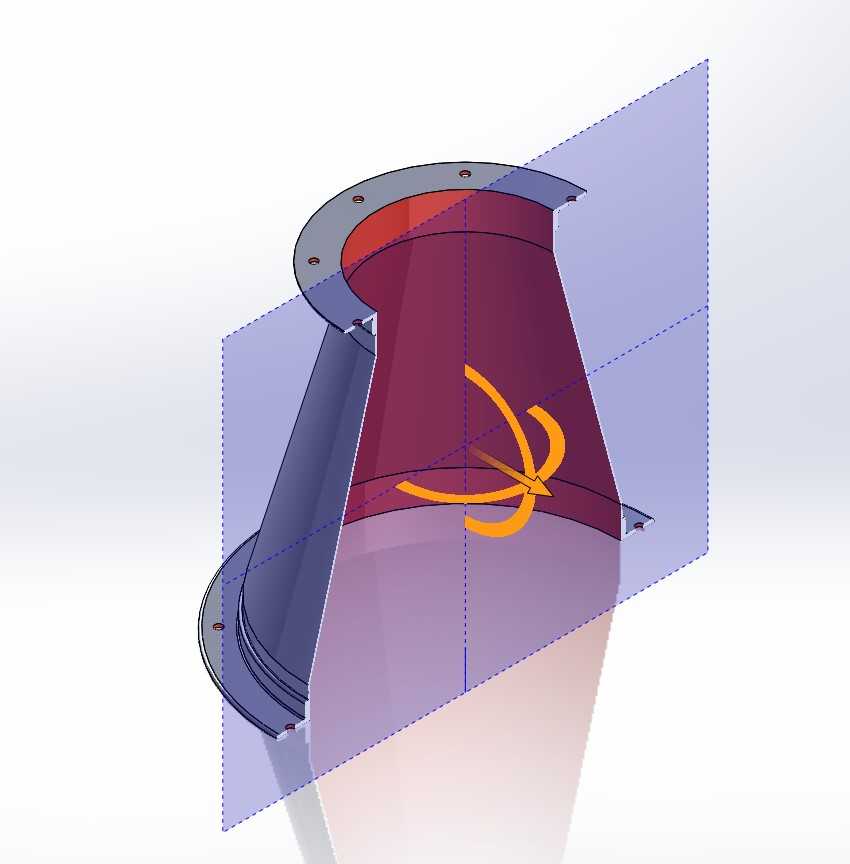

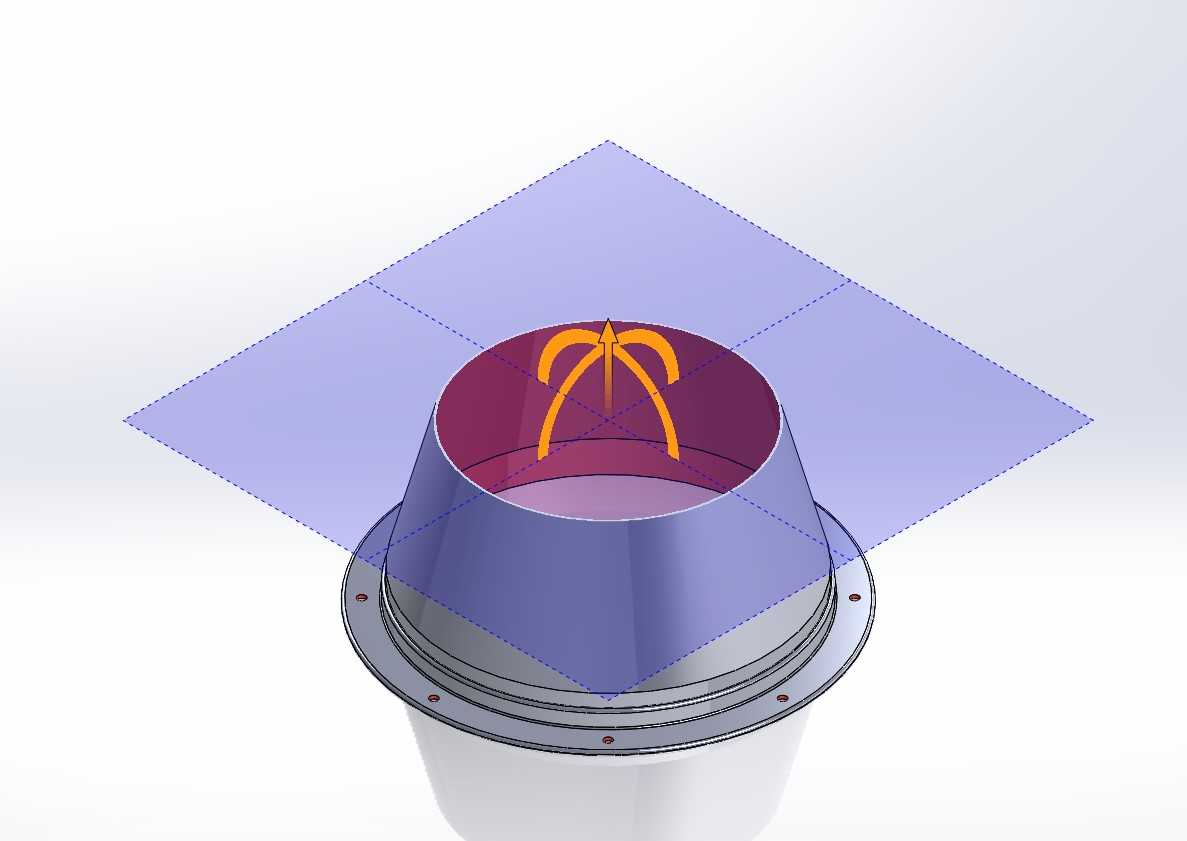

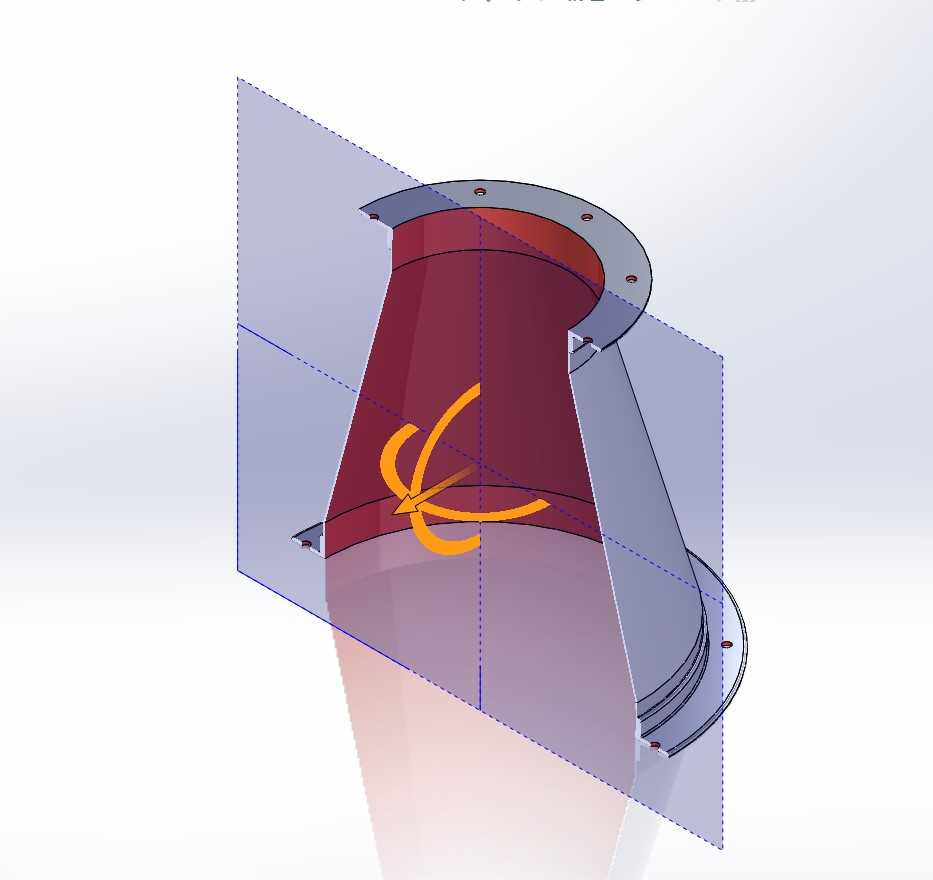

从结构设计逻辑来看，构件两端均采用板式平焊法兰结构，法兰盘上均匀分布螺栓安装孔，孔位按照对应公称直径的管路法兰标准排布，安装时可直接与同规格的管路法兰、设备接口法兰通过螺栓紧固，配合密封垫片即可实现可靠密封，无需额外加工焊接过渡段，能大幅缩短现场管路安装的施工周期。锥段的锥度设计经过流道仿真验证，既保证两端管径的平滑过渡，又控制整体轴向长度处于合理区间，避免变径段过长占用过多管路安装空间，同时锥段壁厚按照对应管路的压力等级做等强度设计，法兰与锥段的连接位置做圆弧过渡处理，消除应力集中点，满足管路系统承压运行的强度要求，不会在长期带压运行过程中出现焊缝开裂、结构变形等问题。上端法兰内侧的红色区域为密封面贴合区，加工时严格控制平面度与表面粗糙度，保证与密封垫片贴合后无间隙，杜绝跑冒滴漏问题；下端法兰直径大于上端法兰，适配大管径侧的连接需求，法兰盘背面与锥段外壁设置过渡加强段，提升法兰连接部位的刚性，避免螺栓紧固时法兰发生翘曲变形影响密封效果。

实际安装过程中，该构件的安装边界需要提前纳入管路整体布局考量：首先要确认两端对接法兰的公称直径、压力等级与构件法兰参数完全匹配，螺栓孔的跨中布置方向要与管路整体法兰安装方向保持一致，避免出现孔位错位无法安装的问题；其次要预留足够的轴向安装操作空间，满足螺栓穿入、紧固的操作距离，尤其是在狭窄的管廊、设备夹层内布设管路时，要提前核算构件的轴向总长度，避免与周边管线、设备结构产生干涉；另外在有保温要求的管路系统中，还要考虑保温层的包覆厚度，预留保温施工的操作空间，避免保温层包覆后遮挡法兰螺栓位置，给后期检修拆卸造成不便。

在不同的应用场景下，这款构件的适配性也有不同的设计考量：在通风除尘系统中，内壁平滑过渡的结构可以减少风阻，降低风机的运行能耗，同时避免粉尘在变径位置沉积，减少除尘系统的清理维护频次；在粉体物料气力输送系统中，合理的锥度设计可以避免物料在变径段因流速突变产生结块、堵管，保证物料输送的连续性；在液体输送管路中，同心对称的结构可以让流体在变径过程中保持流态稳定，减少偏流、湍流对管路内壁的冲刷，延长管路整体的使用寿命。设计建模过程中，需要重点管控几个核心尺寸参数：两端法兰的螺栓孔中心圆直径、螺栓孔直径与数量必须严格匹配对应标准，锥段两端的内径要与对接管路的内径保持一致，避免出现台阶错位干扰流体流动，法兰密封面的平面度公差要控制在标准要求范围内，锥段的圆度、同轴度公差要满足焊接装配的精度要求，保证安装后两端管路保持同轴，不会出现管路偏斜产生额外的安装应力。
