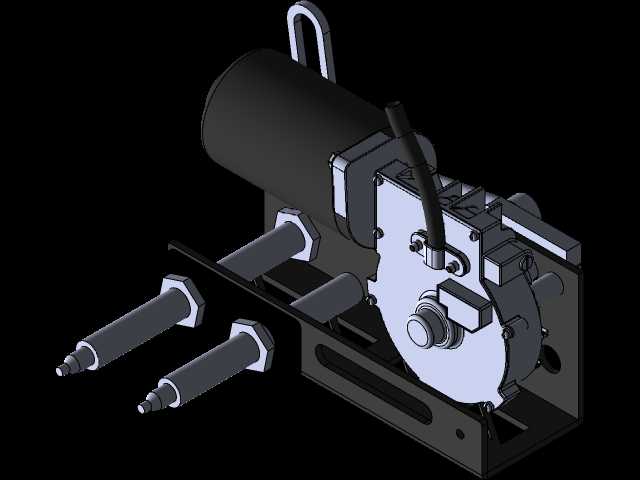

车载12V雨刮驱动减速电机结构设计

这款12V供电的雨刮驱动单元，核心是直流有刷电机搭配蜗轮蜗杆减速机构，主要适配乘用车辆、小型工程作业车辆的前风挡雨刮系统，也可拓展用于小型环卫清扫车的侧刷驱动、观光车的雨刮执行端，在户外作业的低速电动车辆上也能见到同结构驱动单元的应用。从实际装车场景来看，这类驱动单元需要安装在车辆前围板的下方空腔内，安装位要避开雨水直接冲刷的区域，同时要预留输出轴与雨刮连杆机构的连接空间，还要考虑线束走向与车身钣金的干涉问题。

设计层面首先要匹配12V车载供电平台的电压特性，电机本体的绕组参数经过调校，在车辆供电电压波动范围10.8V-14.4V区间内都能稳定输出额定扭矩，不会因为车辆怠速时电压偏低出现雨刮摆动无力，也不会因为发电机高转速时电压偏高导致电机过热。减速机构采用蜗轮蜗杆搭配一级直齿的传动结构，蜗杆直接加工在电机输出轴上，和斜齿蜗轮啮合实现一级大减速比，蜗轮输出端再通过小直径直齿轮带动输出轴端的大齿轮，进一步放大输出扭矩，最终输出轴的转速控制在雨刮工作的合理区间，低速档摆动频率满足细雨天气的刮净需求，高速档能应对暴雨天气的快速排水要求。

从结构细节来看，电机端盖和减速箱壳体采用压铸铝合金材质，兼顾壳体强度和散热需求，连续工作20分钟以上壳体温度不会超过车载电子部件的允许工作温度。输出轴端采用双油封密封结构，防止车辆行驶过程中泥水、灰尘进入减速箱内部磨损齿轮，也避免减速箱内的润滑脂渗漏污染周边车身部件。安装支架采用冲压钢板折弯成型，三个安装固定孔位的位置度公差控制在0.2mm以内，适配车身钣金上的预装螺栓位置，装车时不需要额外扩孔调整，直接套入螺栓打紧固定螺母即可完成安装。

安装边界方面，整个驱动单元的轴向总长度控制在180mm以内，径向最大尺寸不超过90mm，适配绝大多数A级、A0级乘用车前围板的预留安装空间，输出轴伸出减速箱壳体的长度为22mm，刚好能穿过前围板的过孔与雨刮连杆的摇臂配合，输出轴端的花键参数和通用雨刮摇臂的内花键完全匹配，不需要额外定制转接件。电机尾部的线束预留长度为150mm，端部分别设置电源正负极、高低速档位控制接线端子，和车身线束的接插件直接对插即可完成电路连接，接线端子做了防呆设计，不会出现正负极接反烧毁电机的问题。

功能特性上，这款驱动单元内置了复位停位结构，当雨刮开关拨到关闭档位时，输出轴会带动雨刮片回到风挡玻璃的最下沿位置，不会停在玻璃中间遮挡驾驶员视线。蜗轮采用耐磨聚甲醛材质注塑成型，和金属蜗杆啮合时运行噪音低，在车辆怠速静止状态下，驾驶室内听到的雨刮电机运行噪音不超过45分贝，不会影响车内交谈和音频播放。齿轮啮合间隙控制在0.1mm以内，雨刮摆动过程中不会出现明显的旷量，刮片在玻璃上运行平稳，不会出现跳刮、异响的问题。

在实际选型匹配时，需要注意驱动单元的输出扭矩要匹配雨刮刮片的长度，这款电机的额定输出扭矩为12N·m，最大堵转扭矩可达35N·m，能够驱动两根总长550mm以内的雨刮刮片同时工作，覆盖绝大多数紧凑型车辆的雨刮负载需求。如果用于更长刮片的车型，需要重新核算减速比和电机功率，避免长时间高负载运行导致电机过热烧毁。另外安装时要注意输出轴的初始角度，装车前要确认复位停位时输出轴的角度对应雨刮片的下止点位置，否则会出现雨刮停位偏移、刮刷范围超出玻璃边界的问题。
