带散热格栅三耳式电机端盖结构设计

　　这款电机端盖的设计，首先要匹配小功率交流电机的端部防护与安装需求，日常应用场景覆盖小型家电驱动电机、工业小型传动电机、自动化设备辅助驱动电机等领域，作为电机端部的核心承载与防护部件，它既要承担轴承外圈的定位支撑作用，也要实现电机内部绕组与外部环境的物理隔离，同时兼顾电机运行过程中的散热通风需求。从结构设计逻辑来看，端盖主体采用圆盘式基体结构，中心位置设置阶梯式轴承安装孔，孔位的同轴度公差需要控制在0.02mm以内，才能保证电机转轴转动过程中不会出现偏磨、异响等问题，轴承位的台阶高度根据常用6000系列深沟球轴承的外圈厚度设定，既可以限制轴承的轴向窜动，也不会给轴承装配带来额外的干涉。

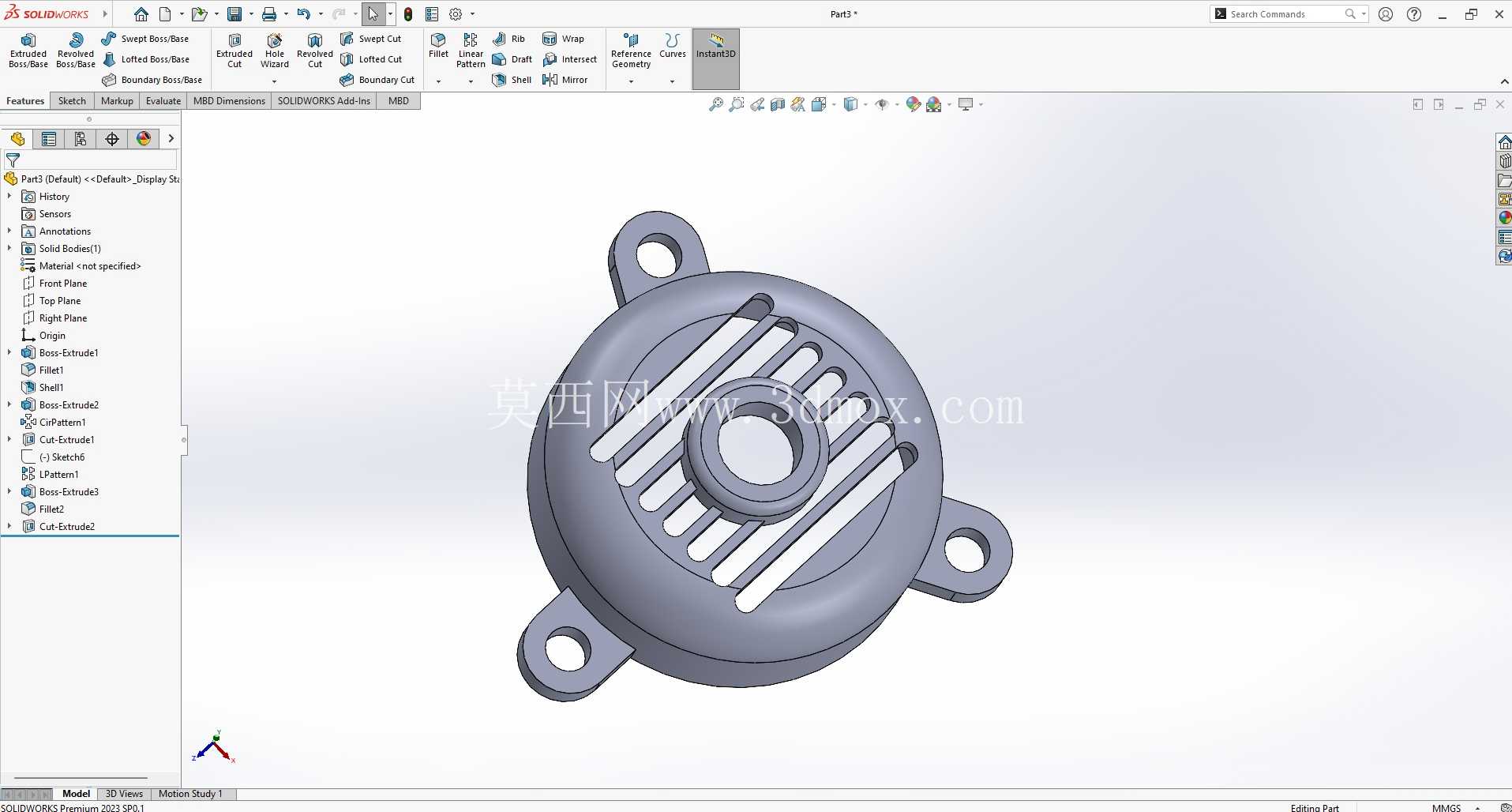

　　端盖外缘均匀分布三个带安装通孔的凸耳，三个安装孔的中心位于同一分度圆上，孔位间距的角度公差控制在±0.5°，安装孔直径适配M4规格的紧固螺钉，这种三耳式安装结构相比传统四耳结构，在小尺寸电机上可以减少安装空间占用，同时三个支撑点的结构在装配时更容易调整端盖与电机机壳的同轴度，不会出现过定位导致的装配应力。端盖盘面设计了多道平行排布的长条形通风格栅，格栅的宽度设置为4mm，相邻格栅之间的筋条宽度为3mm，这种尺寸比例既可以保证足够的通风通流面积，让电机运行时内部的热空气可以顺利通过格栅排出，避免内部热量积聚导致绕组温升过高，也能防止外部较大尺寸的异物落入电机内部，防护等级可以达到IP20的要求，适配常规室内工业环境的使用需求。

　　格栅筋条的走向顺着电机转子转动的气流方向设置，可以减少通风过程中的风阻，降低电机运行时的风噪。端盖的整体壁厚设置为2.5mm，安装凸耳位置做了局部加厚处理，厚度达到4mm，避免螺钉锁紧时凸耳位置出现应力开裂，所有棱角位置都做了R0.5mm的圆角过渡，既可以减少加工过程中的应力集中，也能避免装配时锋利边角划伤操作人员。从安装边界来看，这款端盖适配的电机机壳外径为68mm，端盖主体外径与机壳外径保持一致，三个安装凸耳的外边缘最大回转直径为82mm，端盖的轴向总高度为18mm，装配后不会超出电机端部的安装空间限制，中心轴承孔的内径为16mm，适配内径10mm外径16mm的微型深沟球轴承，轴承位的配合公差采用H7/k6的过渡配合，既可以保证轴承外圈安装后不会出现周向转动，也方便后续维修时的轴承拆卸。

　　在设计过程中，特意将格栅的通流方向与端盖轴向呈3°的倾斜角，这种倾斜设计可以在电机转子带动内部气流转动时，引导气流沿倾斜方向快速流出，相比垂直格栅的通风效率提升约12%，同时倾斜的格栅结构可以减少外部垂直滴落的液体直接进入电机内部的概率，提升日常使用的可靠性。端盖与电机机壳的配合面设置了0.8mm宽的定位止口，止口的配合公差采用H8/h7的间隙配合，装配时止口可以快速实现端盖与机壳的同轴定位，不需要反复调整位置就能保证轴承孔与电机定子的同轴度，降低装配环节的调校难度。安装凸耳上的通孔做了沉头设计，沉头深度为1.5mm，适配M4螺钉的沉头尺寸，螺钉锁紧后螺钉头部不会凸出于端盖表面，避免后续整机装配时与其他零部件出现干涉。
