YF-B10型霍尔式水流量传感器结构设计

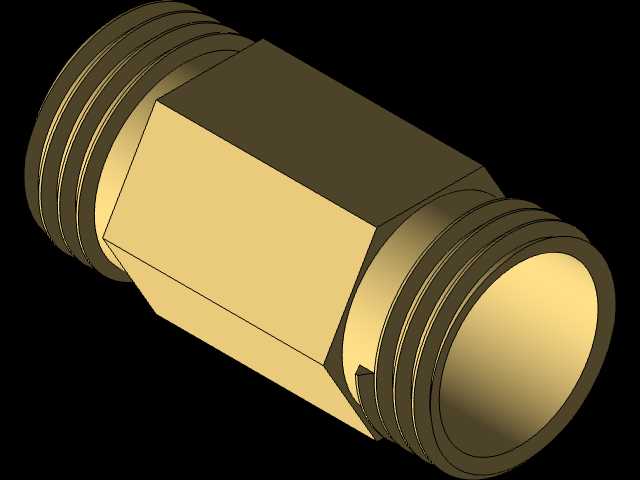

　　这款YF-B10规格的水流量检测元件，核心采用霍尔效应原理实现管路内液体流量的实时采集，主体阀体选用黄铜材质锻压成型，两端采用标准4分外螺纹接口，适配常规民用供水、小型工业循环水路的管路连接需求，螺纹段预留足够的旋合长度，安装时配合生料带或密封垫圈即可实现可靠密封，无需额外定制转接接头，能直接对接现有常规通径的供水回路。从结构设计逻辑来看，阀体中部的通流腔做了平滑过渡处理，没有突兀的截面突变，能最大程度降低水流通过时的压损，避免在腔体内形成紊流影响内部叶轮的转动稳定性，叶轮组件采用非导磁材质制作，转轴位置预留了微小的配合间隙，既保证转动灵活无卡滞，又能控制轴向窜动量在合理范围，避免长期使用后出现转轴磨损偏移的问题。

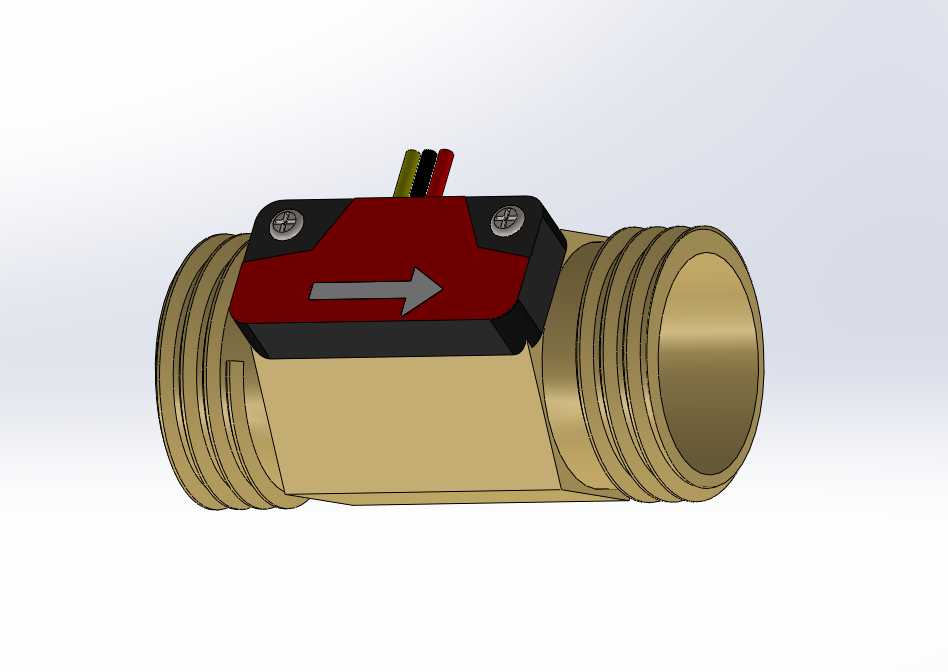

　　顶部的信号处理模块采用卡扣加螺丝的双重固定方式，模块与阀体接触面设置了密封胶圈，能阻挡管路内的水汽渗入电路区域，模块引出的三根线分别对应电源正、信号输出、电源负，接线定义符合行业常规标准，能直接匹配市面上多数流量采集板卡的输入接口，无需重新定义接线逻辑。在实际应用场景中，这类传感器常被集成在即热式热水器、智能饮水机、小型工业冷却循环系统、自动灌溉控制设备中，用来实时采集管路内的水流量数据，为设备的流量控制、漏液检测、用量统计提供基础信号输入，比如在即热式加热设备中，控制器可以根据传感器反馈的实时流量调整加热功率，保证出水温度稳定在设定区间，不会因为进水流量波动出现水温忽冷忽热的问题；在自动灌溉系统中，可以通过累计流量数据判断灌溉量是否达到设定阈值，自动控制电磁阀通断，实现精准灌溉。

　　设计建模过程中，需要重点关注几个关键尺寸的配合：首先是两端螺纹的同轴度，必须控制在合理公差范围内，否则安装时会出现螺纹错扣、密封面贴合不严的问题；其次是叶轮腔与顶部霍尔元件的安装距离，这个尺寸直接影响信号采集的灵敏度，距离过远会导致信号弱丢脉冲，距离过近则可能出现叶轮转动时与腔体摩擦的问题；另外阀体内部流道的圆角处理也需要重点考量，过小的圆角会增大流阻，还容易在长期使用后积聚水垢，影响叶轮转动灵活性。

　　从安装边界来看，这款传感器的整体长度适配4分外螺纹管路的常规安装空间，安装时需要注意阀体上标注的水流方向箭头，必须与管路内实际水流方向保持一致，反向安装会导致叶轮无法正常转动，无法输出正确的流量信号，同时安装位置要尽量避开强磁场区域，避免外部磁场干扰霍尔元件的正常信号输出，传感器的供电电压范围覆盖DC5-15V，能适配多数常规低压控制回路的供电需求，不需要额外增加电压转换模块，降低了整套系统的集成复杂度。建模时对各个零件的配合公差做了合理预留，比如螺纹部分按照管螺纹的标准公差做了参数化设置，密封槽的尺寸适配常规规格的O型密封圈，电路模块的安装孔位与阀体上的固定柱位置完全对应，能保证虚拟装配时无干涉，实际生产时可以直接参考模型参数开模制作，不需要反复调整配合尺寸。
