19毫米照明用金属按钮结构设计

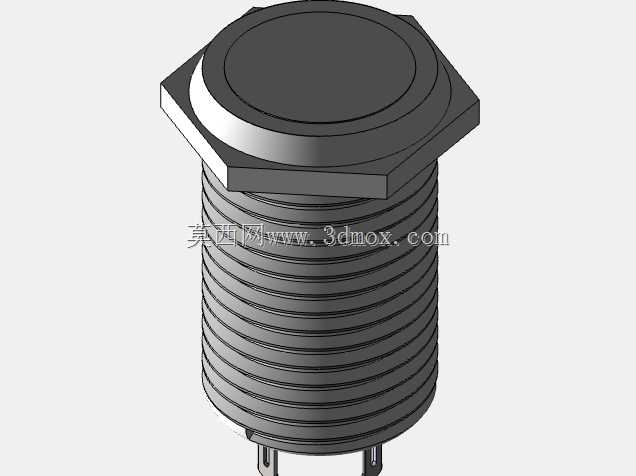

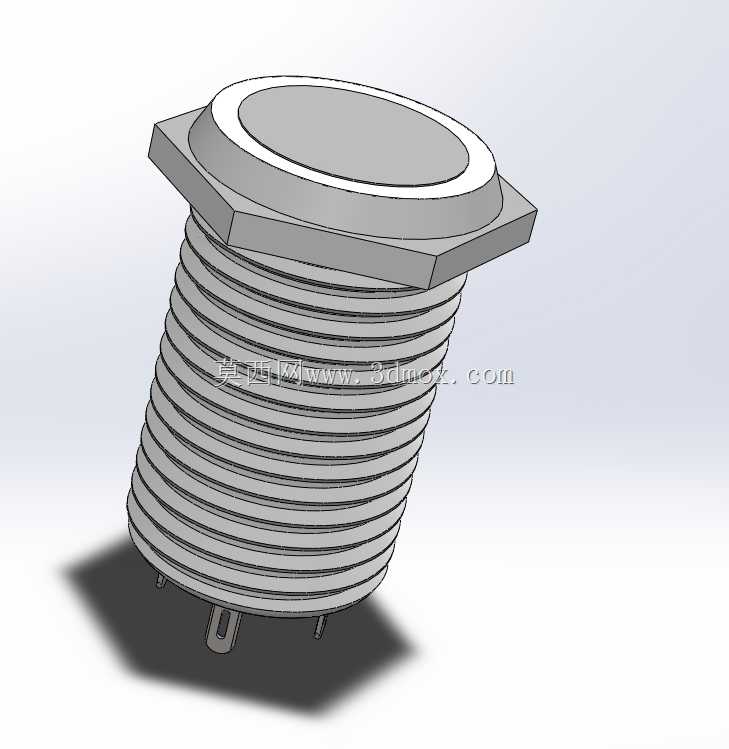

　　在低压电控回路的人机交互环节，这类19毫米规格的金属按钮是照明控制场景里应用极广的操作元件，常见于工业设备操作面板、商用照明控制柜、户外亮化工程控制箱、特种车辆驾驶室操控台等场景，承担照明回路通断、模式切换的直接操作功能，相比塑料材质按钮，金属外壳的结构强度更高，抗磕碰、抗老化性能更优，能适应车间多粉尘、户外温差大、设备周边有油污等相对恶劣的使用环境。从结构设计逻辑来看，这款按钮采用外螺纹安装的结构形式，主体外壳为金属车削加工成型，外螺纹段的长度适配常规1-3毫米厚度的面板安装需求，安装时从面板正面穿入安装孔，背面通过配套的六角锁紧螺母拧紧固定，六角法兰面的设计可以增大与面板背面的接触面积，避免长期按压操作导致螺母松动，同时法兰与面板之间可以加装橡胶密封垫圈，实现面板安装位置的IP65级防护，防止粉尘、飞溅的液体从安装缝隙进入设备内部。

　　按钮的操作头部采用平端设计，外圈带有环形标识槽，可以根据实际使用需求嵌入不同颜色的透光环，比如接通状态用白色透光环搭配内部LED光源，在光线昏暗的操作场景下，操作人员可以快速识别按钮位置，判断回路通断状态，操作面的直径略大于安装螺纹外径，按压时的受力面积足够，操作人员带劳保手套操作时也能准确触发，不会出现按偏、卡滞的问题。内部的触发结构采用自复位行程设计，按压行程控制在2-3毫米区间，按压力度设置在3-5牛，既不会因为力度过小导致误触碰，也不会因为按压力度过大增加长时间操作的疲劳感，内部动触点采用银合金材质，接触电阻小，通断10A以内的照明负载时不会出现触点烧蚀的问题，接线端采用螺丝压接结构，可以适配0.5-2.5平方毫米的多股铜芯导线，接线时不需要额外压接端子，现场施工布线效率更高。

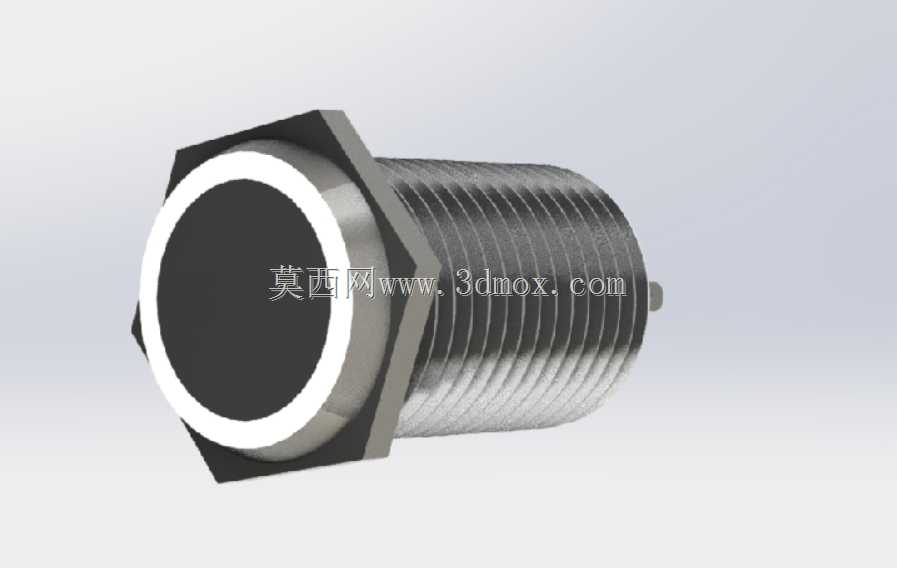

　　从建模的细节处理来看，这款模型还原了金属按钮的所有关键安装边界尺寸：安装螺纹为标准M19细牙螺纹，螺纹公差按照6g级精度建模，六角锁紧螺母的对边尺寸、头部法兰的外径、按钮整体的轴向长度都严格按照实物测绘尺寸绘制，螺纹部分采用真实螺旋线扫描建模，不是简单的贴图示意，在做设备面板的装配干涉检查时，可以直接调用模型完成虚拟装配，验证安装孔位、背部接线空间是否满足布局要求，避免实际加工面板时出现孔位尺寸不匹配、背部元件干涉的问题。按钮头部的环形透光槽、操作面的倒角、外壳表面的滚花防滑纹理都做了细节还原，渲染时可以直接赋予金属阳极氧化、磨砂塑料、透光PC等材质，生成的效果图可以直接用于设备操作手册、产品选型样本的配图使用。

　　在实际选型应用中，这类金属按钮需要匹配对应的控制回路电压，照明控制场景下常见的有220V交流、24V直流两种规格，建模时预留了内部指示灯的安装空间，设计人员可以根据实际项目的电压等级，在装配体里替换对应的指示灯元件，不需要重新绘制按钮主体模型。另外按钮的尾部出线位置做了防折结构，导线接入后不会因为面板开合、拉扯导致接线端脱落，长期使用的可靠性更高。对于结构设计从业者来说，这类标准五金件的三维模型不需要从零开始绘制，直接调用成熟的模型可以大幅缩短面板布局、整机装配的设计周期，把更多精力放在核心功能结构的优化上，同时标准件模型的尺寸精度直接影响后续加工、装配的顺畅度，这款模型的所有安装尺寸都经过实物校核，和市面主流厂商的同规格金属按钮尺寸完全通用，不需要担心尺寸偏差导致的配件采购不匹配问题。在做设备的人机工程校核时，还可以把按钮模型导入整机装配体，模拟操作人员的按压操作角度，验证按钮的安装高度、相邻按钮的间距是否符合操作习惯，避免出现操作时误碰相邻按钮的问题。
