异径外丝转内丝六角液压管接头

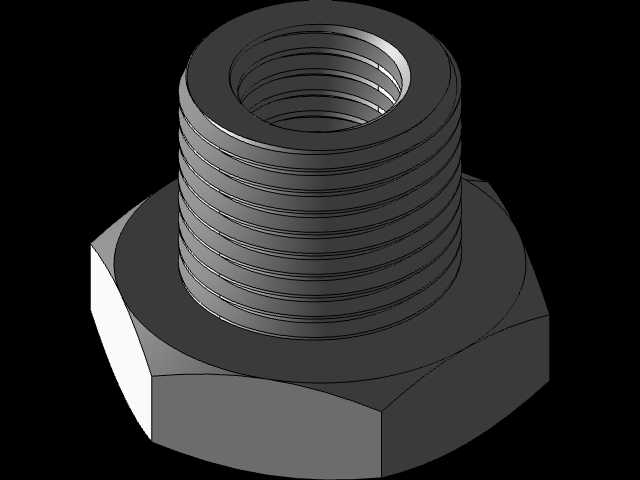

在液压与气动管路的布设作业中，不同通径、不同螺纹制式的管路转接是现场装配最常遇到的工况，这类异径螺纹转接件的设计合理性，直接决定了管路系统的密封可靠性与后期维护便捷性。本次涉及的这款转接接头，采用外螺纹转内螺纹的异径结构，一端为G3/8外管螺纹，另一端为G1/4内管螺纹，主要用于实现3/8英寸通径管路与1/4英寸通径管路的同轴转接，在小型液压站、气动控制回路、民用供水支路、小型设备润滑系统中都有极高的使用频次。

从结构设计逻辑来看，接头主体采用中部六角台的结构形式，六角对边尺寸参照常规管接头的安装标准设定，预留了足够的扳手夹持空间，现场装配时可以使用普通活动扳手或者对应规格的开口扳手直接施力，不需要定制专用工装，能够适配绝大多数现场装配的工具条件。六角台的厚度经过受力校核，既不会因为过薄导致拧紧时六角棱边变形打滑，也不会因为过厚造成材料浪费、整体结构冗余。外螺纹端的螺纹长度按照管螺纹密封的常规旋合深度设计，能够保证与对应内螺纹接口旋合后有足够的啮合牙数，避免螺纹啮合不足导致的密封失效或者螺纹脱开风险；内螺纹端的螺纹深度则兼顾了对接外螺纹接头的旋入长度，同时在内孔入口处做了微小的倒角处理，既方便对接接头的旋入导向，也能去除内孔加工时产生的毛刺，避免毛刺脱落进入管路造成下游阀件或者节流孔堵塞。

从实际使用场景来看，这类接头常被用在气动系统的气源处理单元出口，将主回路3/8通径的管路转接为1/4通径的支路，给小型气缸、气动电磁阀等耗气量较小的元件供气；在小型液压设备的控制油路上，也会用这类接头实现主油路与控制油路的通径切换，匹配不同通径的控制油管；在民用给排水或者净水设备的管路中，这类铜制或者不锈钢制的异径接头也常被用来转接不同通径的水管，实现水路的变径连接。设计这类接头的三维模型时，需要重点关注螺纹的建模精度，管螺纹的牙型角、螺距、锥度（如果是锥管螺纹的话）都要严格对应标准参数，否则后期出工程图加工时会出现螺纹配合过松或者过紧的问题；同时六角部分的建模要保证对边尺寸的公差，预留合理的安装间隙，避免扳手无法卡入的情况。

在安装边界方面，这款接头因为是同轴转接结构，安装后整体的轴向长度较短，不会在管路中占用过多的轴向空间，适合在布局紧凑的阀岛、设备内部管路等空间受限的场景使用。接头的两端螺纹同轴度是设计时需要重点控制的形位公差，如果同轴度偏差过大，安装后会出现管路别劲的情况，长期受交变应力或者振动影响时，容易在螺纹根部产生应力集中，导致接头断裂或者密封失效。密封形式上，这类G型非密封管螺纹在使用时，需要在外螺纹端缠绕生料带或者配合密封圈使用，因此建模时也可以在螺纹端部预留密封圈的安装槽位，方便用户根据实际使用场景选择密封方式。另外，接头的内孔通径按照最小通径原则设计，即内孔直径不小于小端螺纹的通径，避免在接头处产生过大的流阻，影响管路的介质流通效率，这一点在气动回路或者润滑系统中尤为重要，过大的流阻会导致末端压力不足，影响执行元件的动作响应速度。

从建模的工程实用性角度出发，构建这个模型时需要区分加工特征与非加工特征，六角部分的棱边做微小的倒钝处理，符合实际机加工的工艺要求，不会出现尖锐的棱边，避免安装时划伤操作人员；所有的螺纹收尾部分都要做合理的退刀槽设计，符合车削加工的工艺逻辑，避免出现无法加工的建模特征。不同材质的接头适用的介质场景也有区别，钢制接头多用于高压液压系统，不锈钢接头多用于有防腐要求的化工或者食品相关管路，铜制接头则多用于气动或者民用供水场景，模型在设计时保留了材质赋值的接口，方便使用者根据实际需求赋予对应的材质属性，用于后续的装配干涉检查、渲染或者工程图输出。
