带法兰接口手轮式多通管路截止阀结构

　　在工业流体输送系统的现场布设环节，经常会遇到管路需要多向分流同时兼顾通断控制的场景，常规的直通式截止阀搭配多组弯头、三通拼接的方案，不仅会增加现场焊接或法兰对接的工作量，还会因为接头数量过多提升泄漏风险，同时多段拼接的管路流阻也会出现不必要的升高，影响整体输送效率。这款多通带阀的管路结构，正是针对这类复杂布管场景做的一体化设计，把控制阀门和多向弯折的管路做了集成化处理，省去了现场拼接多组管件的繁琐步骤。

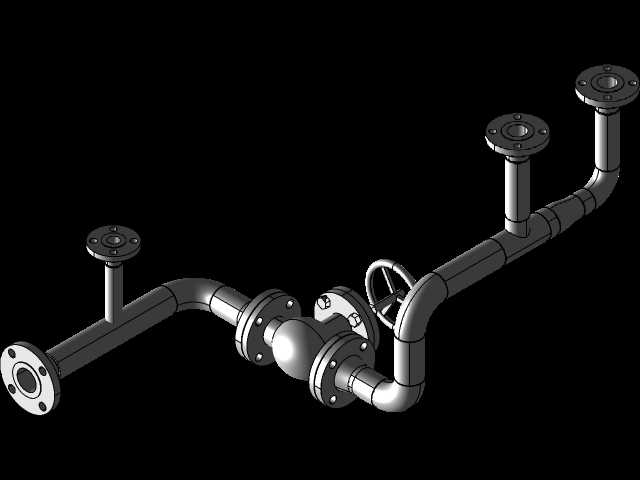

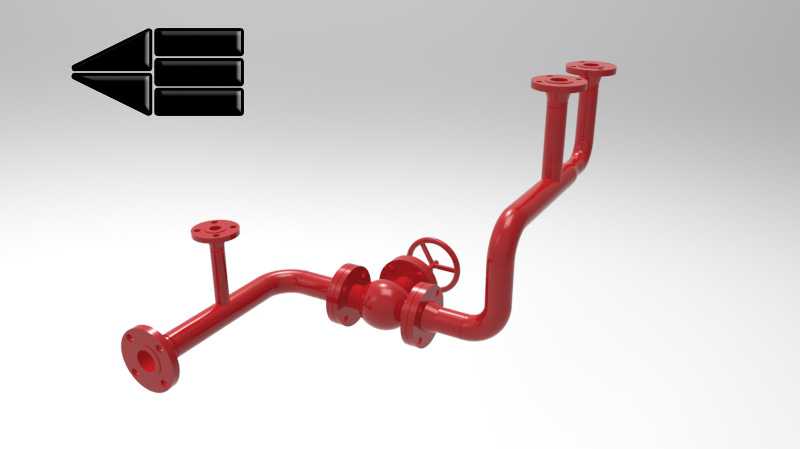

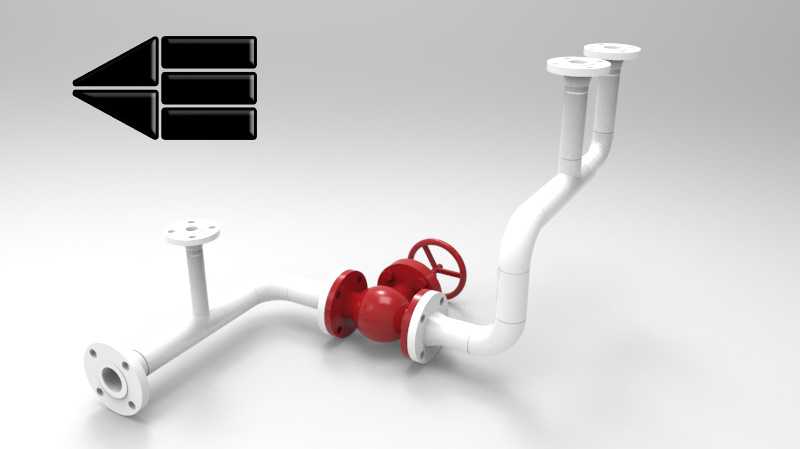

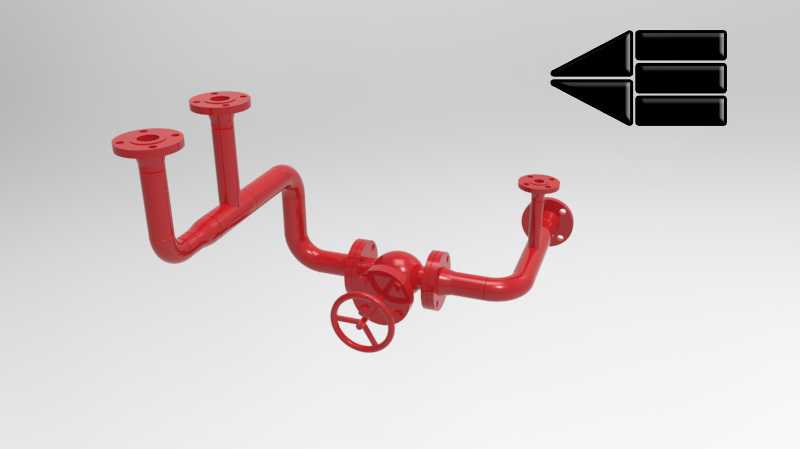

　　从结构上看，三个带标准法兰盘的接口分别朝向不同的空间方位，适配现场不同走向的主管道对接需求，法兰盘上的螺栓孔位按照通用管路压力等级的标准排布，不需要额外做转接件就能和同规格的工业管道直接对接，安装时的对位容错空间充足，哪怕现场管道存在小范围的位置偏差，也能通过法兰连接处的密封垫补偿调整。中间的控制部分采用手轮驱动的截止结构，手轮的轮辐做了镂空处理，既减轻了操作时的转动阻力，也避免了长期使用积灰卡滞的问题，阀杆的升降行程经过匹配设计，转动手轮时可以精准控制管路的通断状态，也能在一定范围内调节介质的通过流量，满足不同工况下的流量调节需求。

　　管路的弯折部分全部采用圆弧过渡设计，没有直角弯折的突兀结构，介质在管路内部流动时不会出现直角冲击造成的紊流，能有效降低管路运行时的振动和噪音，同时减少介质对管壁的冲刷磨损，延长整套管路的使用寿命。设计过程中充分考虑了安装边界的限制，三个法兰接口的中心距、阀组整体的外轮廓尺寸都做了紧凑化处理，在保证通流截面足够的前提下，尽可能压缩整体占用的空间，适合安装在设备周边空间局促、管路排布密集的区域，比如车间工艺管线的夹层、设备本体的流体接口组、消防管路的分支节点等位置。

　　管壁的厚度按照对应公称压力的标准选取，兼顾结构强度和材料成本，阀腔内部的流道做了顺滑过渡处理，没有突兀的台阶或者死角，不会造成介质残留，对于输送洁净流体或者有定期吹扫需求的管路场景也能适配。手轮的安装位置朝向操作侧，安装完成后操作人员不需要俯身或者探身到管路缝隙里就能操作，日常巡检时开关阀门的动作非常顺畅，阀杆位置预留了密封填料的加装空间，长期使用如果出现阀杆处的微渗，不需要拆解整套阀组就能直接压紧填料或者更换密封件，后期维护的工作量很小。三个法兰接口的密封面采用突面结构，适配市面上常用的橡胶石棉垫、金属缠绕垫等多种密封垫片，施工单位可以根据输送介质的温度、腐蚀特性灵活选择密封件，不需要额外加工密封面。整套结构的重心经过合理分配，安装时只需要在三个法兰接口处和主管道固定，不需要额外做支撑支架就能保持稳定，不会因为自身重量造成法兰连接处的额外应力，避免长期运行出现接口变形泄漏的问题。在流体控制逻辑上，这款集成阀组可以实现单路进、两路出的分流控制，也可以作为两路介质汇合的混流控制节点，根据现场管路的连接方式不同，能适配多种管路逻辑，不需要单独定制异型三通或者转角阀，大幅降低了复杂管路布设的选型难度。
