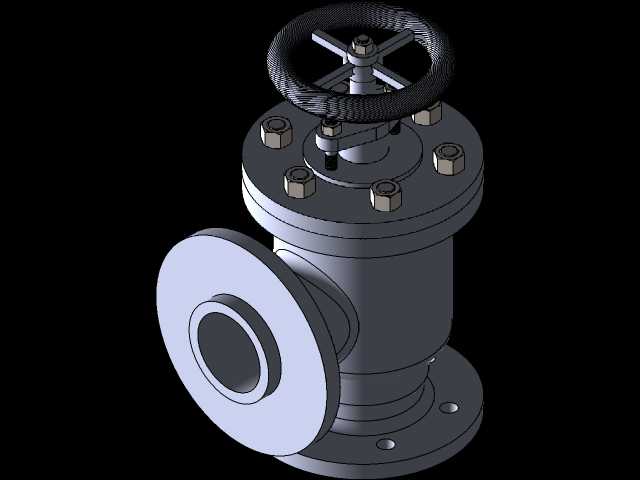

角式法兰连接进料止回阀结构设计

这款角式结构的进料止回阀，主要应用在需要垂直进料、侧向出料的管路系统中，常见于化工原料输送、水处理进料管路、中小型反应釜进料端、流体物料灌装生产线的进料管控环节，核心作用是仅允许介质从阀底法兰端进入、侧方法兰端流出，完全阻断介质反向回流，避免上游物料被回流介质污染、泵类驱动设备因水锤效应出现叶轮反转损坏的问题。从实际工况适配来看，这类角式止回阀相比直通式止回阀，更适合安装在管路转角位置，不需要额外加装弯头改变管路走向，能减少管路流体阻力损失，同时降低转角处的紊流、气蚀风险，尤其适配进料端空间局促、无法布置长直通管路的设备安装场景。

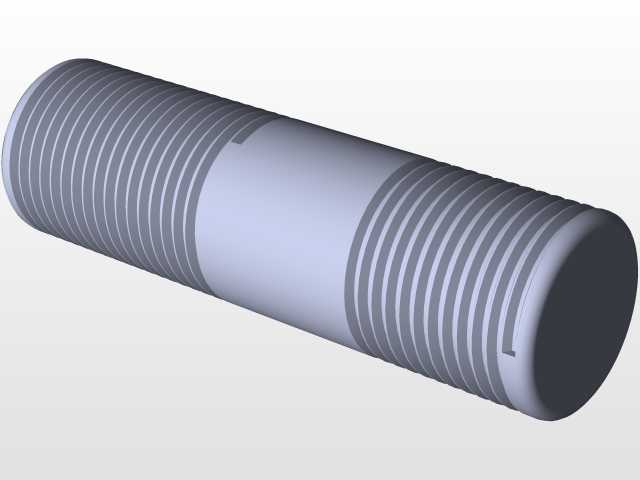

从功能特性上看，该阀采用顶部手轮配合阀杆的结构，除了自动止回的核心功能外，还可通过顶部手轮手动调节阀瓣的开启高度，兼顾截止调节的作用，在管路检修、进料流量需要微调的工况下，不需要额外加装截止阀，能减少管路节点数量，降低泄漏风险。阀盖与阀体采用多螺栓均布压紧的连接结构，螺栓沿阀盖法兰圆周均匀排布，保证密封面受力均匀，适配中低压流体输送工况的密封要求，侧方与底部的连接法兰均采用标准凸面法兰结构，法兰端面的密封槽、螺栓孔位置均匹配通用管路法兰标准，安装时不需要额外加工转接件，可直接与同通径的管路法兰对接。

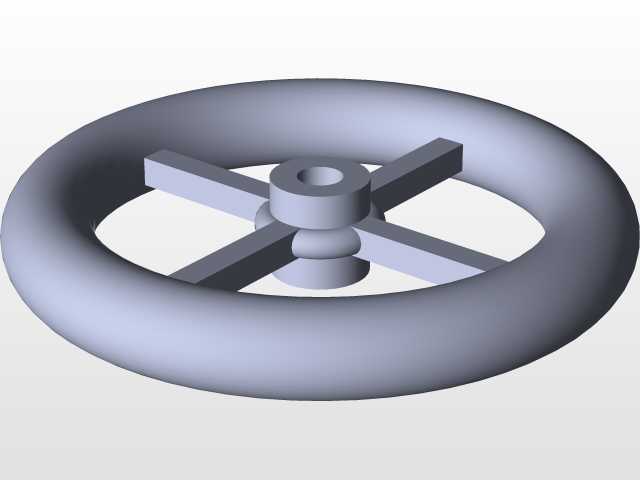

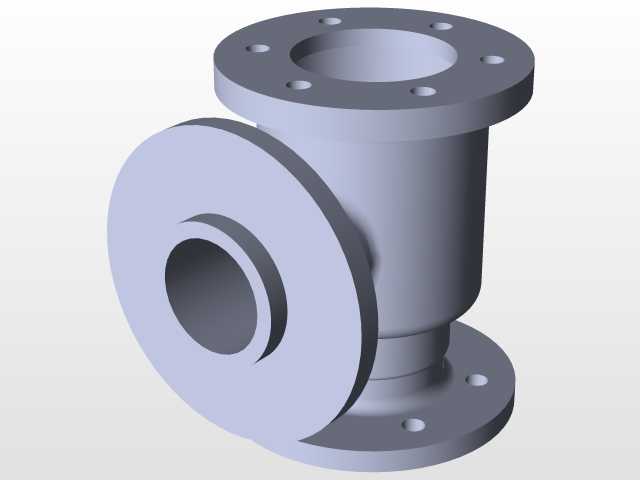

设计过程中，首先确定了角式90度的流道走向，将进液口设置在阀体底部垂直方向，出液口设置在阀体侧方水平方向，流道内壁做圆弧过渡处理，避免直角结构造成的介质流动死区，减少介质残留与流阻。阀瓣采用升降式止回结构，阀瓣导向结构与阀杆同轴设计，保证介质正向流动时阀瓣能沿导向轴线平稳抬升，不会出现卡滞、偏磨的问题；当介质出现反向流动趋势时，阀瓣在介质压力与自身重力作用下快速下落，贴合阀座密封面实现截断，密封面采用堆焊硬质合金的设计思路，可耐受含少量固体颗粒介质的冲刷，延长密封副的使用寿命。顶部的手轮采用轮辐式结构，外圈做滚花处理，手动操作时摩擦力足够，不需要额外加力杆就能完成阀位调节，手轮与阀杆的连接采用方榫配合加锁紧螺母的结构，长期操作不会出现手轮打滑、空转的问题。

安装边界方面，该阀底部法兰的安装基面为水平法兰端面，安装时需要保证底部法兰与进料管路的同轴度偏差不超过法兰通径的千分之五，避免管路附加应力作用在阀体上造成阀体变形、阀瓣卡滞。侧方出口法兰的端面与底部进口法兰的端面垂直，安装前需要确认侧方管路的支撑强度，避免阀门长期承受管路侧向重量造成法兰密封面泄漏。手轮的顶部操作空间需要预留至少两倍手轮直径的操作距离，方便日常操作与后期检修时拆卸阀盖、更换密封件。阀体中腔的螺栓间距均匀分布，拆卸时可按对角顺序松开螺栓，避免阀盖因受力不均出现翘曲变形。流道的通径设计匹配常规进料管路的流量要求，阀瓣全开时的流道通径与管路通径一致，不会出现节流截流造成的压力损失，在额定流量工况下，阀瓣处于完全开启状态，介质流动阻力系数远低于旋启式止回阀，适合对进料压力稳定性要求较高的工况使用。

在细节结构处理上，阀杆穿出阀盖的位置采用填料密封结构，填料压盖通过两侧螺栓压紧，可根据填料的磨损情况实时调整压紧力，避免阀杆位置出现外泄漏。阀体底部的法兰盘设置了定位止口，安装时可与管路法兰的止口配合定位，快速保证同轴度，减少安装找正的时间。阀座与阀体采用过盈配合加密封焊的连接方式，避免长期介质冲刷造成阀座松动、密封失效。整个阀体的外形结构没有多余的突出棱角，外部做圆弧过渡处理，既减少铸造时的应力集中问题，也能避免安装、检修过程中棱角磕碰造成人员受伤。
