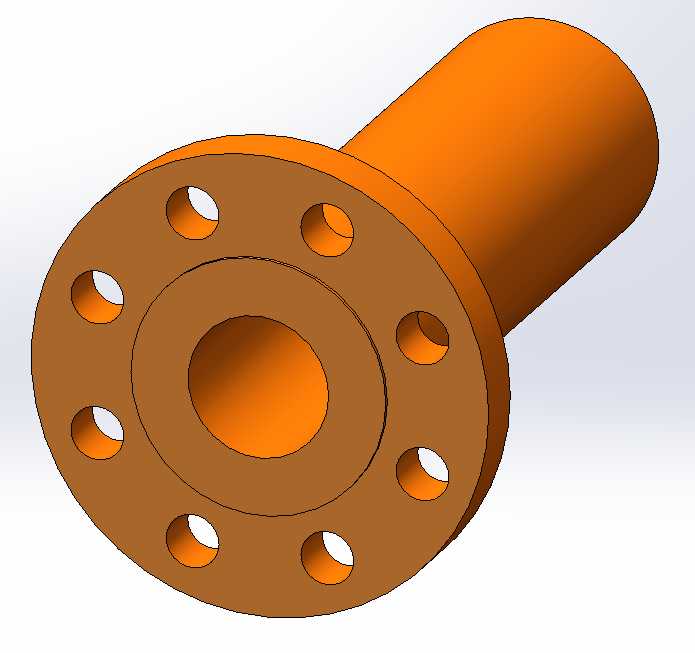

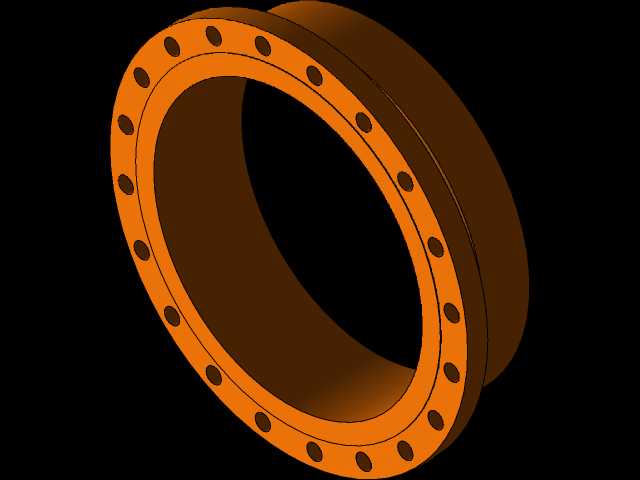

带颈对焊法兰长管连接结构

　　在石油化工、市政给排水、热力输送、船舶动力等涉及压力管路布设的场景中，管路之间的可靠连接是保障系统密闭性、承压稳定性的核心环节，长焊颈法兰作为法兰连接件里适配高压力、高温度工况的典型结构，相比平焊法兰、承插焊法兰有着更突出的结构强度优势。本次建模的长焊颈结构，核心设计逻辑是通过延长的锥形颈段实现法兰盘与连接管道的平滑过渡，避免传统平焊法兰在焊缝位置形成的应力集中问题，颈段的壁厚从法兰盘端向管道连接端逐步收窄，和对接管道的壁厚保持一致，焊接时可以实现管道与颈段的全熔透对接焊，焊缝受力状态从平焊结构的剪切受力转变为对接受力，大幅提升连接部位的抗疲劳性能，在压力波动、温度交变的工况下能有效降低焊缝开裂、介质泄漏的风险。

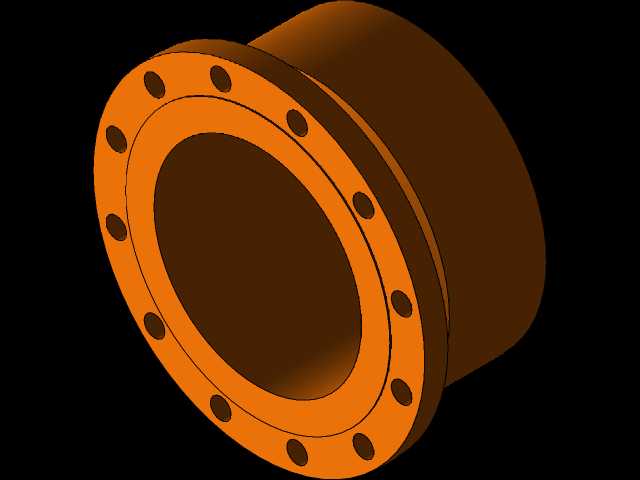

　　从结构细节来看，法兰盘端面采用标准突面密封结构，密封面的平面度、粗糙度需要满足对应压力等级的密封要求，配合金属缠绕垫或非金属平垫即可实现可靠密封；法兰盘上沿圆周均匀分布的螺栓孔，孔位公差严格遵循管路法兰的通用安装规范，孔中心圆直径、螺栓孔直径、螺栓孔数量均匹配对应公称通径、公称压力的标准参数，安装时无需额外扩孔或调整位置，可直接与同规格的配对法兰完成对接。长焊颈的颈段长度设计充分考虑了现场焊接的操作空间，颈段端部预留的焊接坡口角度、钝边厚度符合对接焊的工艺要求，现场施焊时焊工可以从管道内外侧完成多层多道焊，保证焊缝的熔深满足承压要求，同时颈段的过渡圆角做了圆弧处理，避免直角过渡带来的应力集中，在管路承受轴向拉力、弯曲力矩时，应力可以沿着颈段平滑传递到法兰盘整体结构上，不会在局部位置出现应力峰值。安装边界方面，该结构的轴向总长度需要在管路布设时提前预留，相比平焊法兰，长焊颈的轴向占用尺寸更大，在空间紧凑的管路排布场景中需要提前核算安装空间，避免和周边的管路支架、阀门操作机构产生干涉；法兰盘的外径尺寸决定了螺栓紧固时的操作空间，选用对应规格的螺栓紧固工具时需要预留足够的扳手回转空间，螺栓的预紧力需要按照对应压力等级的要求对称紧固，避免法兰盘偏斜导致密封面受力不均出现泄漏。

　　实际应用中，这类长焊颈法兰常被用在高温高压蒸汽管路、易燃易爆介质输送管路、长距离输油输气管路的关键连接节点，这些场景一旦出现连接失效，轻则造成介质泄漏停产，重则引发安全事故，因此结构设计时除了满足尺寸互换性要求，还对各部位的圆角、壁厚过渡做了优化，减少应力集中点，建模过程中所有的安装配合尺寸都遵循通用管路法兰的标准规范，确保模型导入装配环境后可以直接完成虚拟装配，验证管路排布的干涉情况，也可以直接用于工程出图、生产加工的参考。

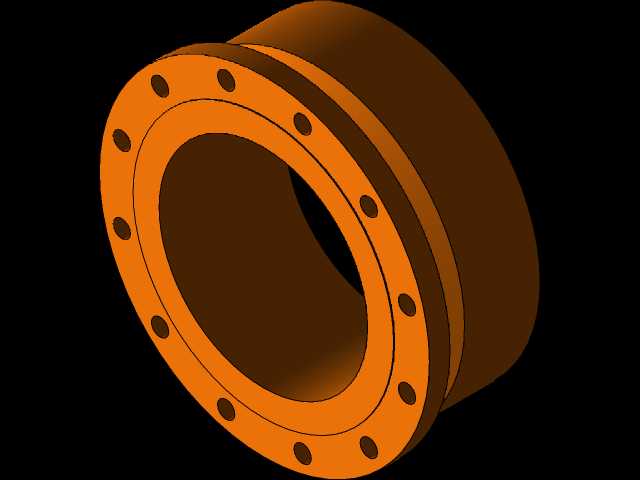

　　在三维建模过程中，首先通过旋转特征完成法兰盘与长劲段的主体结构构建，保证颈段的锥度、壁厚变化的平滑度，之后通过圆周阵列完成所有螺栓孔的切削，确保孔位的分度精度，密封面位置的凸台结构单独做了尺寸校验，保证和标准垫片的尺寸匹配，所有的棱边都按照工艺要求做了倒角处理，既避免加工后的锐边划伤操作人员，也能减少安装过程中密封垫被锐边切损的风险。对于结构设计人员来说，这类标准承压连接件的建模重点不在于外观的还原，而在于所有安装配合尺寸的准确性，因为在管路系统的虚拟装配中，任何一个安装尺寸的偏差都会导致后续整体装配出现干涉，甚至误导现场的施工下料；而对于设备选型人员来说，通过三维模型可以直观判断该连接件的空间占用情况，提前核算管路走向的预留空间，避免现场安装时出现尺寸不匹配的问题。
