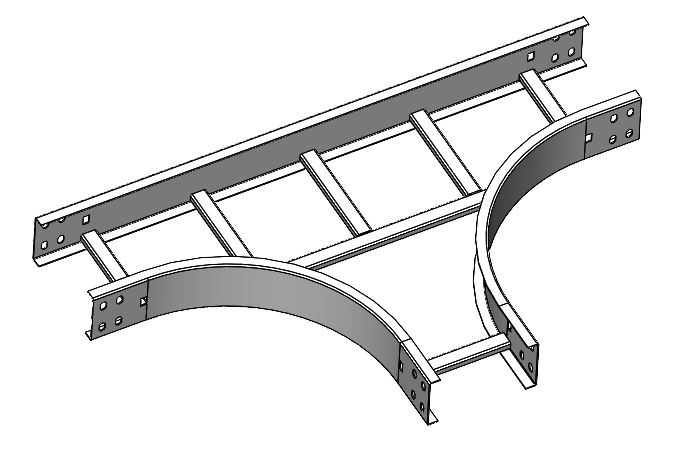

200×100R300梯形托盘水平三通构件

　　在工业厂房线缆敷设、数据中心综合布线、厂区动力线路排布的现场作业里，水平三通类桥架构件是实现线缆水平方向分岔排布的核心连接部件，这款梯形托盘式水平三通，主要应对主桥架线路向两个垂直水平方向分出支路的布线需求，避免线缆在分岔位置出现过度弯折、排布杂乱的问题，同时兼顾线缆敷设后的散热需求与后期运维的检修便利性。不同于槽式桥架的全封闭结构，梯形托盘的侧边采用带连接孔的直板型材，横担采用等距排布的支撑结构，既能够承托大直径动力电缆、多捆控制线缆的整体重量，也能让线缆在运行过程中产生的热量自然散出，减少封闭空间内积热带来的线缆绝缘层老化加速问题，尤其适合大电流动力线缆、长距离敷设的通讯主干线缆的排布场景。

　　从结构设计逻辑来看，这款构件的两个弧形弯段曲率半径设置为R300，是充分考虑了常规动力电缆的最小弯曲半径要求——多数交联聚乙烯绝缘动力电缆的允许弯曲半径为电缆外径的10-15倍，R300的曲率能够适配外径20-30mm的常规工业电缆，避免线缆在弯转位置出现绝缘层拉伤、线芯弯折受损的问题，同时弧形段的侧边采用连续折弯成型工艺，和直段侧边的连接位置采用预制螺栓孔的拼接结构，不需要现场进行切割、打孔作业，能够直接和同规格的直段梯形托盘桥架对接，大幅缩短现场安装的作业周期。构件的整体截面尺寸为200mm宽、100mm高，这个规格属于工业布线场景里的常用中等规格，既可以承载单路大直径动力电缆的敷设需求，也可以同时排布多根小直径控制线缆、通讯线缆，适配厂房内主干线路分岔到设备端支路的布线需求，侧边的连接孔采用长圆孔与圆孔组合的排布方式，能够抵消现场安装时的尺寸累积误差，降低对接时的孔位对位难度，即使是桥架排布存在少量的安装偏差，也可以通过长圆孔的调节余量完成紧固连接。

　　在实际安装场景中，这款水平三通的三个连接端分别对应主线路的来向、两个分岔支路的去向，安装时需要先将三通构件临时固定在支吊架上，再依次对接两端的直段桥架，调整横担的水平度后再完成螺栓紧固，梯形结构的横担间距设置为常规的200-300mm区间，能够保证线缆敷设后不会出现横担间的下垂变形，即使是长距离敷设的大重量电缆，也能保持稳定的支撑状态。和普通的直角三通相比，弧形过渡的水平三通能够减少线缆敷设时的穿线阻力，运维过程中更换线缆时，也能避免直角位置对线缆外皮的刮蹭损伤，同时弧形的走线路径能够让线缆排布更顺直，减少线缆的冗余长度，降低整体布线的材料成本。

　　构件的所有连接端面都采用平齐设计，对接后不会出现内侧的凸起、毛刺，避免穿线时划伤线缆绝缘层，侧边的连接法兰采用外翻边设计，既能够提升构件整体的结构强度，避免长跨度安装时出现侧边变形，也能让连接螺栓的安装操作有足够的操作空间，不需要在桥架内部进行盲孔对位作业。在户外布线、潮湿车间布线的场景中，这种梯形结构的三通也不容易积灰、积水，相比槽式构件能够减少杂物堆积带来的线缆腐蚀风险，日常巡检时可以直接观察到线缆的外观状态，不需要打开盖板就能发现线缆外皮破损、接头过热等异常问题，大幅降低后期运维的工作量。从建模精度来看，这款构件的所有连接孔位、弧形曲率、截面尺寸都完全匹配行业通用的桥架规格标准，能够直接用于桥架排布的三维布线仿真，在工厂整体布局的三维设计阶段，可以直接调用该构件完成整个桥架线路的碰撞检查，提前预判安装时和风管、工艺管道、消防管线的位置冲突，减少现场施工时的管线改造成本，构件的重量、重心参数也能为支吊架的选型计算提供准确的参考依据，保证整个桥架系统的安装结构强度满足承重要求。
