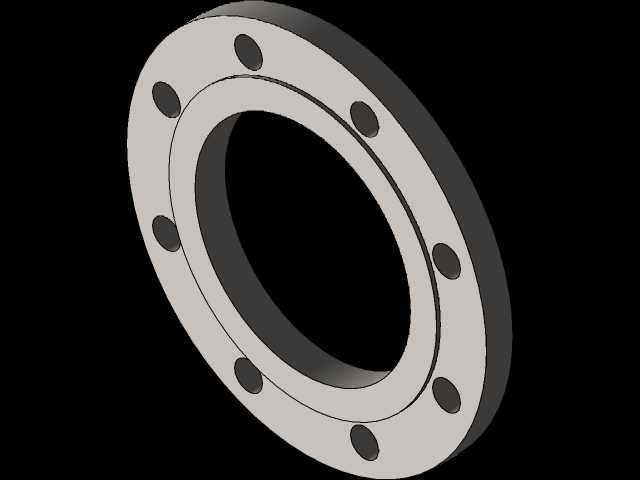

DN150规格6英寸带台阶平法兰结构

在工业管路系统的搭建与运维场景中，法兰作为实现管路分段连接、设备与管路对接的核心承压连接件，其结构合理性直接决定整套管路的密封可靠性与拆装维护效率。这款带台阶的平法兰适配DN150公称通径管路，对应英制6英寸管径规格，是给排水、暖通循环、低压工艺输送等场景中常用的连接构件。

从实际应用场景来看，这类带台阶的平法兰多用于中低压常温管路的对接作业，区别于普通板式平法兰，其台阶结构能够在对接时实现管路的径向定位，避免安装过程中两片法兰出现同轴度偏差，降低密封垫片因偏压导致的渗漏风险。在现场安装作业中，施工人员无需额外加工定位止口，直接将管道端部与法兰台阶内侧贴合定位，即可完成法兰与管道的组对焊接，大幅减少现场组对的调校时间，尤其适合批量管路预制、现场快速装配的施工场景。

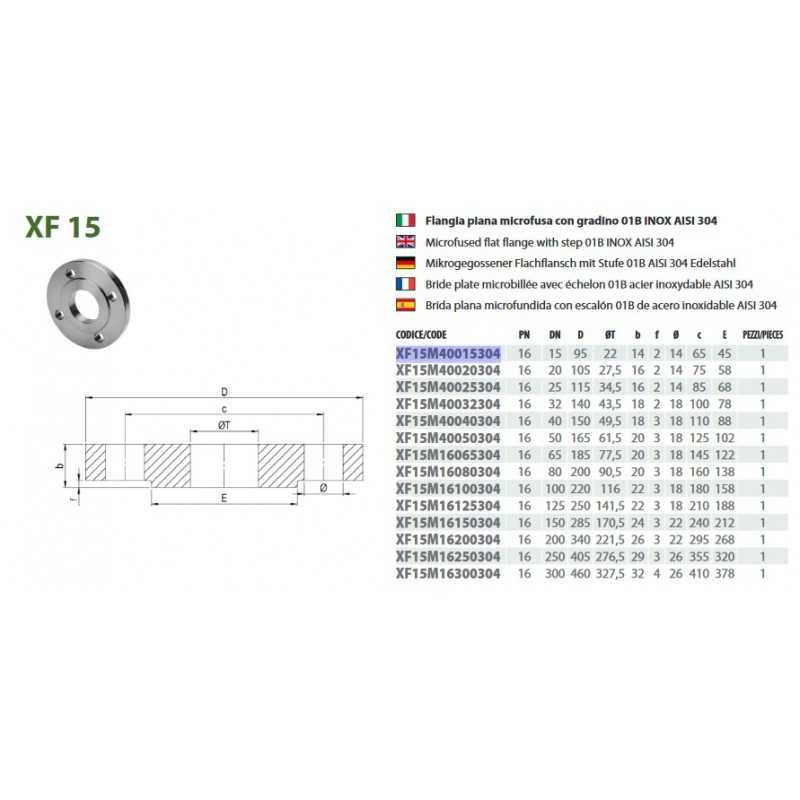

从功能特性层面分析，该法兰的密封面为平面结构，适配耐油橡胶垫、石棉橡胶垫等常规软质密封垫片，可承受1.6MPa及以下的工作压力，满足多数民用给排水、厂区循环水、普通通风排气管路的压力等级要求。法兰盘周向均匀分布8个螺栓通孔，孔位排布符合对应通径法兰的通用连接尺寸规范，可与同规格的阀门、泵体接口、管道端部法兰实现互换对接，无需额外加工转接构件。台阶结构的另一个实用价值在于，当管路存在小幅径向错位时，台阶的限位作用可避免密封垫片在螺栓紧固过程中被挤出密封面，同时在管路长期运行产生振动时，台阶可承担部分径向剪切力，降低螺栓承受的横向载荷，延长连接副的疲劳寿命。

从设计思路来看，这款法兰的建模过程完全遵循实际加工与装配的逻辑：首先确定DN150对应的通径尺寸，保证法兰内孔与对接管道的外径形成合理的配合间隙，台阶的内径尺寸略大于管道外径0.2-0.5mm，既满足现场装配的插入需求，又不会因间隙过大导致焊接时焊瘤渗入管路内部。法兰盘的厚度设计充分考虑螺栓紧固时的刚性需求，避免螺栓预紧力过大导致法兰盘翘曲变形，螺栓孔的中心圆直径严格匹配通用连接尺寸，保证不同厂家生产的同规格法兰均可实现互换。法兰的外缘做了小尺寸倒角处理，既避免加工与安装过程中锐边划伤施工人员，也能减少法兰盘外缘的应力集中，降低运输与安装过程中磕碰产生崩边的概率。

从安装边界与尺寸适配角度来说，这款法兰在装配时需要预留足够的螺栓操作空间，法兰盘外缘到周边构件的距离需满足扳手作业的最小空间要求，螺栓紧固需采用对角分次紧固的工艺，保证密封面受力均匀。台阶侧与管道焊接时，需采用角焊缝沿圆周满焊，焊接完成后需清理焊渣并做渗漏测试，法兰对接面需保证平面度，不得有明显的磕碰划痕与焊接飞溅物，避免密封失效。在管路系统的应力计算中，该法兰可作为管路的刚性支撑点，核算管路热胀冷缩产生的轴向位移时，需考虑法兰连接副的允许位移量，避免过大的轴向力拉裂焊缝或导致密封垫片压溃。

对于三维建模与结构设计从业者而言，这类法兰模型的构建需要重点关注配合尺寸的公差设定，台阶与管道的配合、螺栓孔与螺栓的间隙、密封面的平面度要求都是建模时需要体现的工程细节，不能仅做外观造型的还原，要让模型能够直接用于装配干涉检查、管路预制下料、施工模拟等实际工程环节。在设备选型过程中，这类带台阶平法兰的选用需要匹配管路的输送介质、工作压力、工作温度参数，确认螺栓孔位的中心距、法兰厚度、台阶高度等尺寸与对接构件完全匹配，避免出现到场无法安装的问题。在管路维护作业中，这类法兰的拆装无需移动两侧管路，仅需拆卸连接螺栓即可更换密封垫片或断开管路，相比焊接连接的管路，维护效率提升明显，这也是法兰连接在工业管路中被广泛应用的核心原因。
