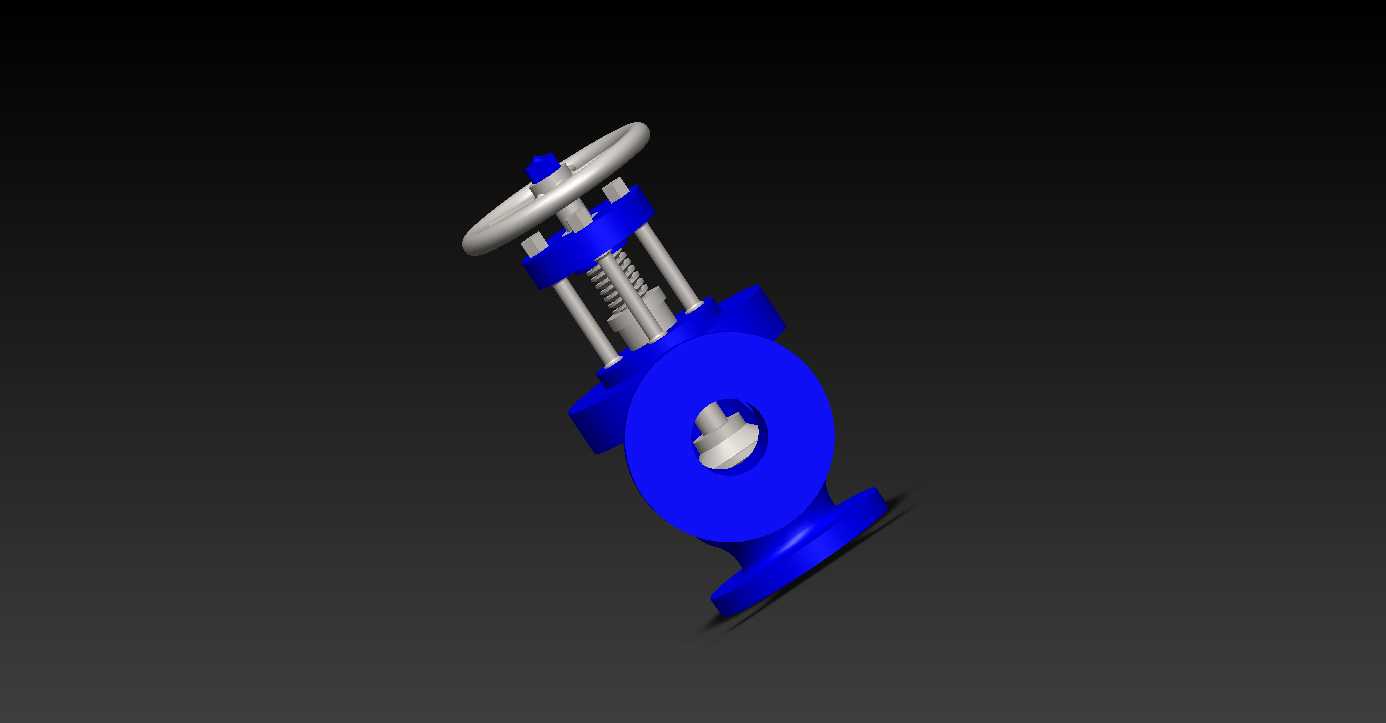

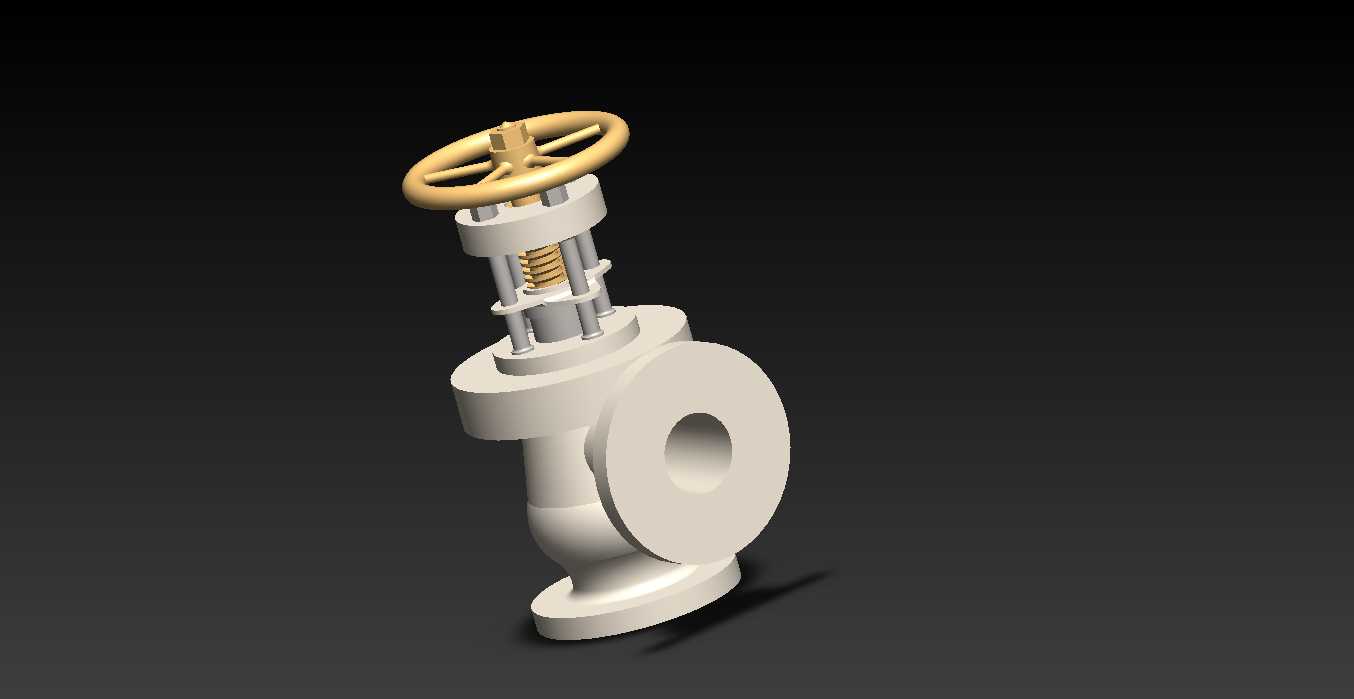

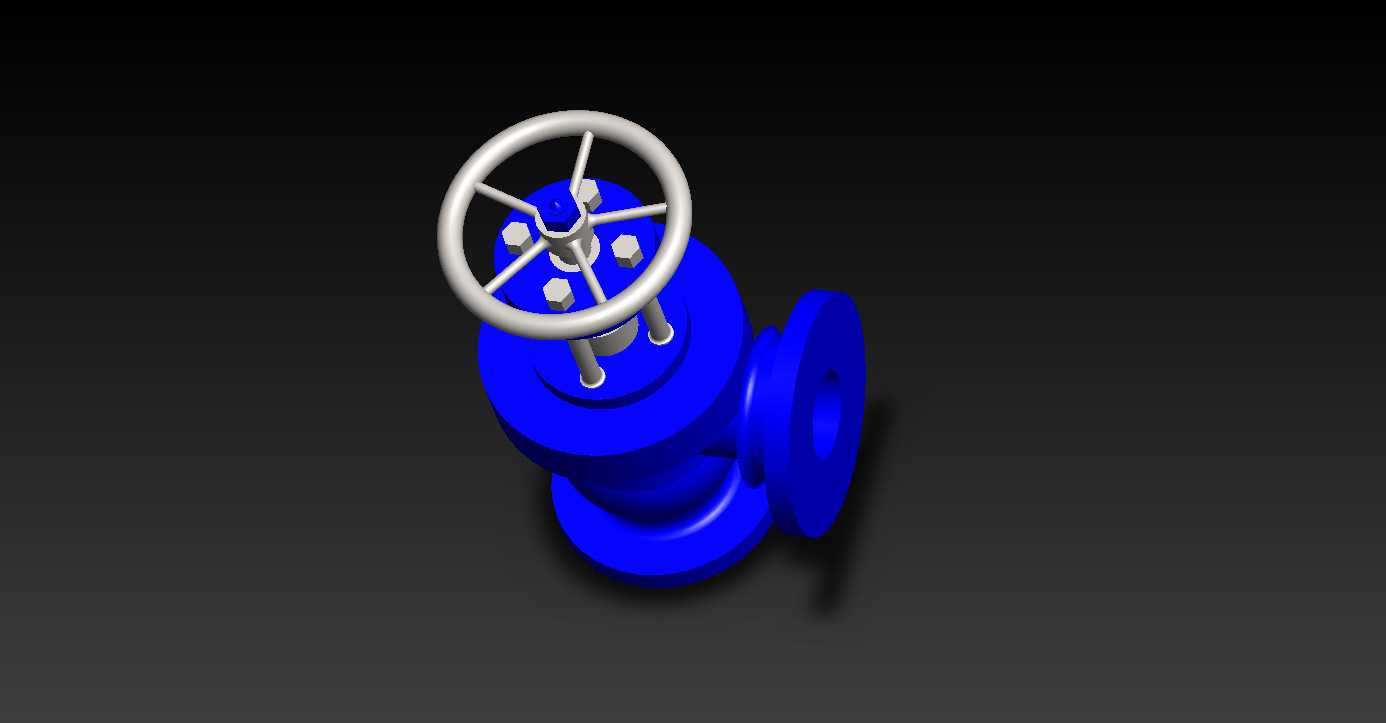

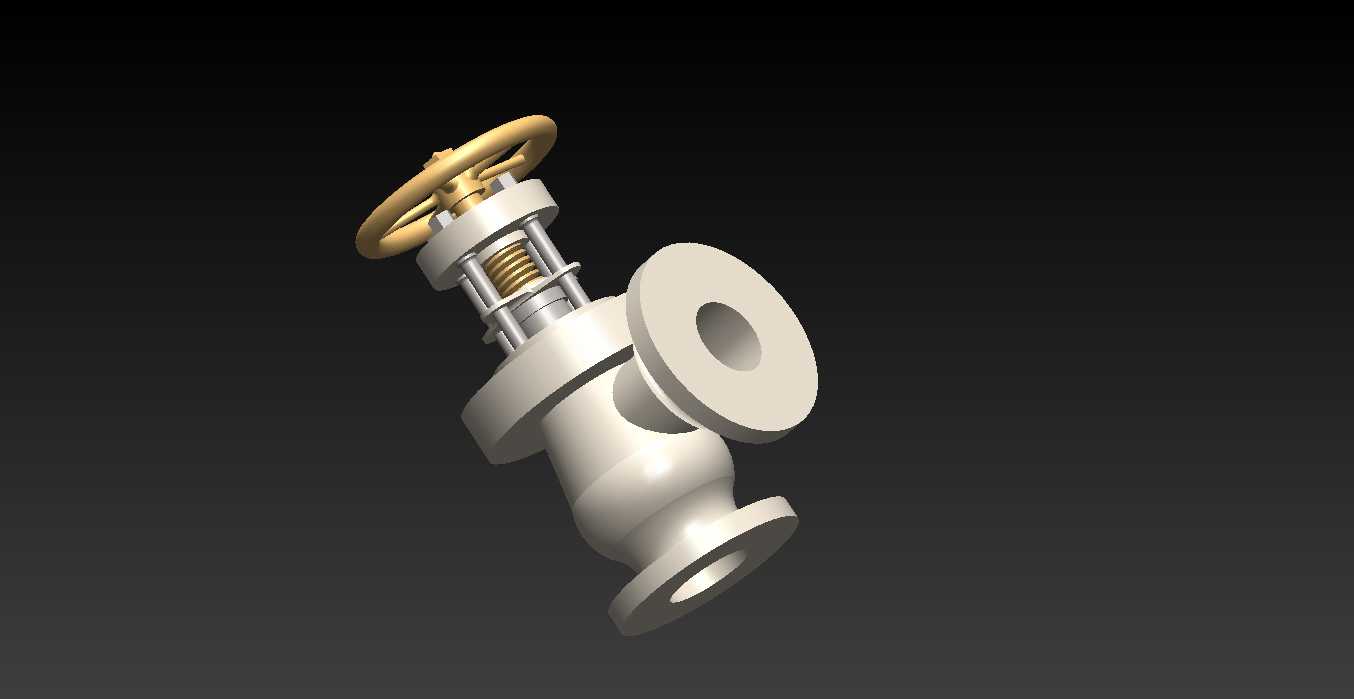

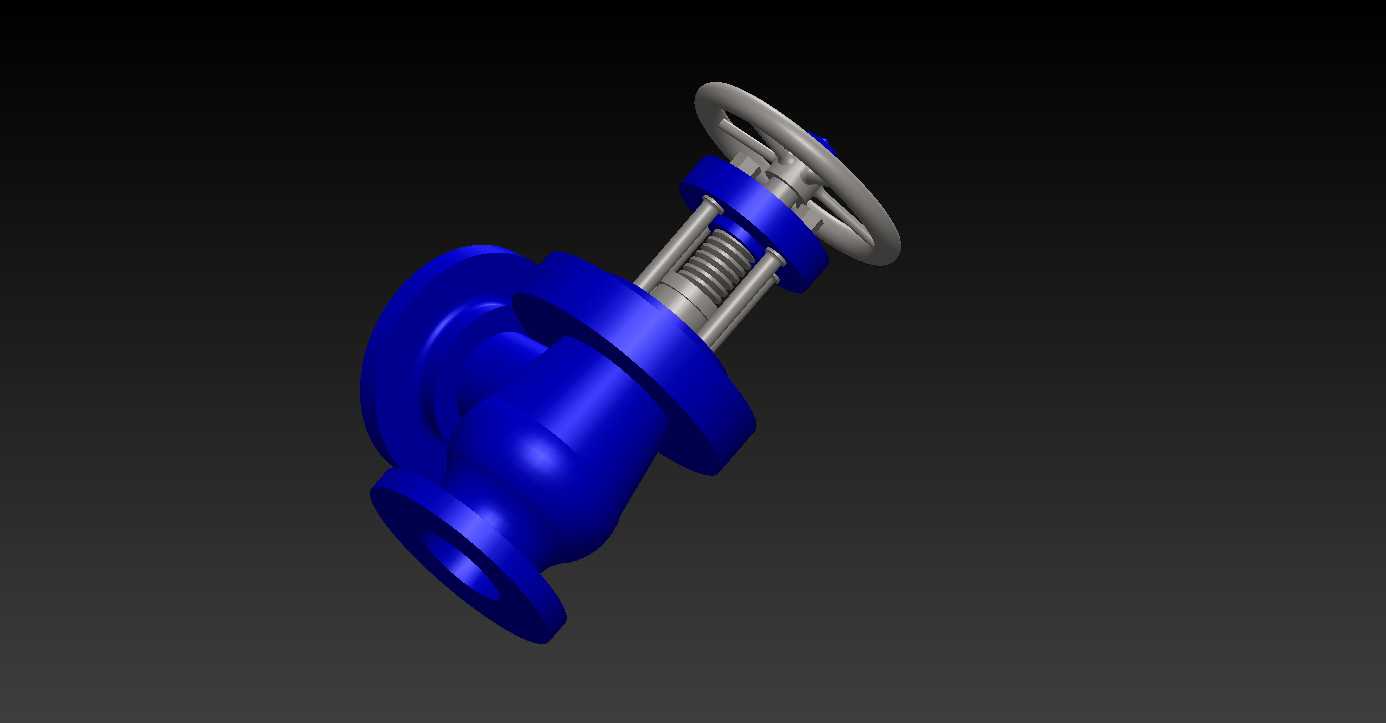

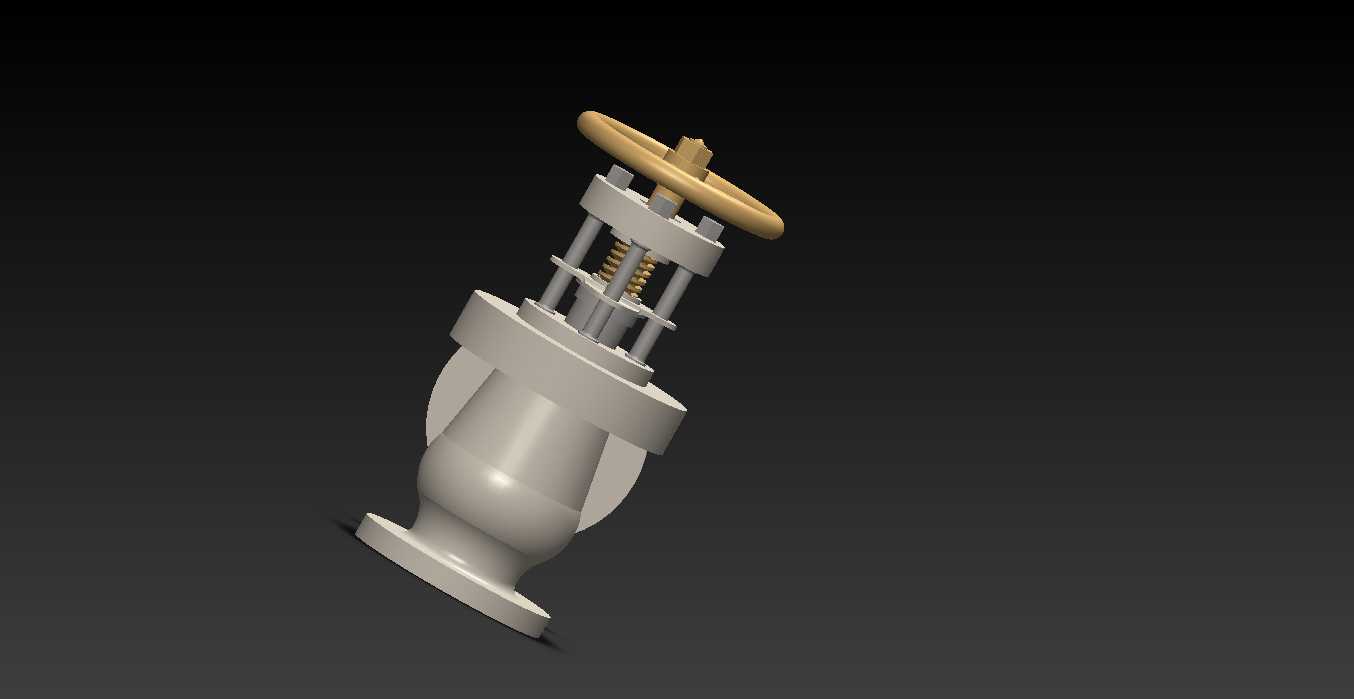

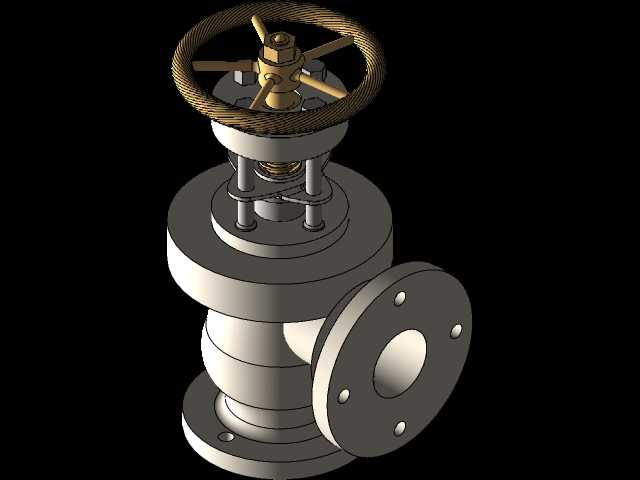

角式蒸汽截止阀内部结构三维展示

　　这款角式结构的蒸汽截止阀，主要面向饱和蒸汽、低压过热蒸汽输送管路的通断控制场景，在化工换热站、食品加工蒸汽灭菌线、纺织印染烘干设备、集中供热二次网支路等场景中应用广泛，区别于直通式截止阀的流道走向，角式结构可直接适配垂直转水平的管路排布，减少管路弯头使用数量，降低沿程压力损失，同时节省安装空间，尤其适合管路布局紧凑、转角位置的控制节点安装。从实际使用功能来看，该阀依靠手轮驱动阀杆做轴向升降运动，带动阀瓣与阀座密封面贴合或分离，实现管路介质的截断与导通，相比闸阀，其密封面在启闭过程中无相对滑动摩擦，密封面磨损量小，长期使用的密封可靠性更高，适合需要频繁启闭操作的蒸汽支路，同时阀瓣开启高度小，启闭行程短，操作响应速度更快，不过介质在阀腔内存在流向转折，流阻相比直通式截止阀略高，因此更适配公称通径不大、压力等级中低压的蒸汽支路场景。

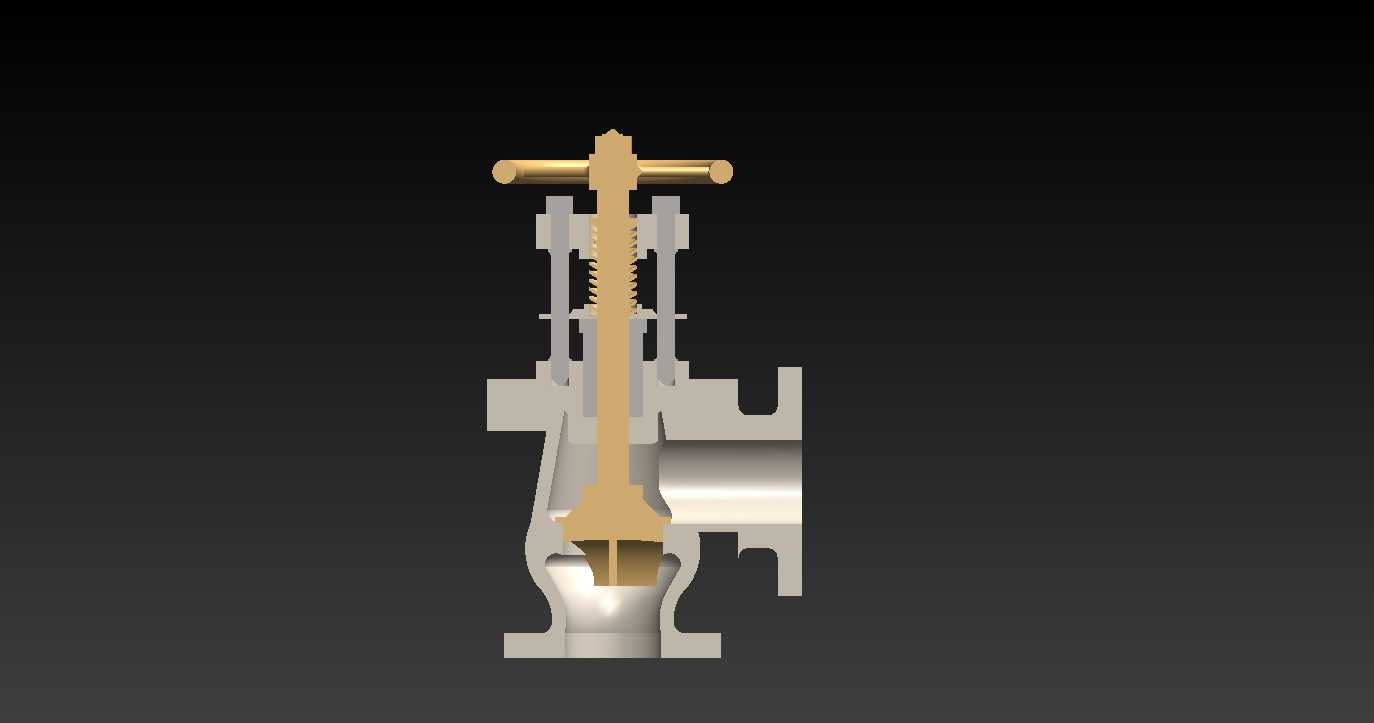

　　从设计思路层面拆解，这款模型完整还原了截止阀的核心传动与密封结构：顶部的T型手轮采用增大操作力臂的结构设计，操作人员无需借助额外加力杆即可手动完成启闭操作，手轮与阀杆通过梯形螺纹副传动，将手轮的旋转运动转化为阀杆的直线升降运动，梯形螺纹的自锁特性可保证阀瓣在任意开度位置保持固定，不会受介质压力冲击出现自行移位的问题；阀杆中部设置填料密封结构，通过压盖压紧填料函内的密封填料，阻断阀腔内蒸汽沿阀杆间隙向外泄漏的路径，填料可采用石墨盘根或聚四氟乙烯材质，适配不同温度等级的蒸汽介质；阀瓣采用锥面密封结构，与阀座的密封面形成线接触密封，相比平面密封所需的密封压紧力更小，在较低的手轮操作力矩下即可实现可靠密封，同时锥面结构具备自动对中特性，可抵消阀杆升降过程中的微小同轴度偏差，避免密封面偏磨导致的泄漏问题；阀体采用角式铸造流道，入口端与出口端呈90度垂直布局，流道内壁做圆弧过渡处理，减少介质在转角位置的涡流冲击，降低流阻与阀体冲蚀风险，进出口端均设置标准法兰连接结构，可与同压力等级的管路法兰直接配对安装。

　　从安装边界与尺寸适配角度来看，该阀的安装需注意介质流向要求，需遵循“低进高出”的流向原则，即介质从阀瓣下方进入阀腔，从侧方出口流出，这种流向设计可在阀门关闭时，使填料函位置不长期承受介质压力，延长填料密封的使用寿命，同时降低启闭操作力矩；安装时需保证手轮操作空间充足，手轮上方预留不小于200mm的操作检修空间，方便后期更换填料、研磨密封面等维护操作；阀体进出口法兰的螺栓孔中心距、密封面尺寸均匹配对应公称通径的法兰标准，安装时需保证法兰密封面平行度偏差不超过法兰外径的1/1000，避免强行对口导致阀体产生附加应力，长期运行过程中出现阀体开裂问题；阀杆的升降行程与阀门口径匹配，全开位置时阀瓣完全抬离阀座密封面，流道通流面积与管路通径一致，不会产生额外截流，全关位置时阀瓣与阀座完全贴合，密封面比压满足蒸汽介质的密封要求，可实现零泄漏截断。

　　从结构细节来看，模型还还原了阀杆的导向结构，在阀盖位置设置导向套，对阀杆的升降运动做径向限位，避免阀杆在升降过程中出现径向摆动，保证阀瓣与阀座的同轴度，减少密封面的偏磨；阀体与阀盖的连接采用法兰螺栓连接，中间设置金属缠绕垫片密封，耐受蒸汽介质的高温工况，避免中法兰位置出现泄漏；手轮与阀杆的连接位置设置锁紧螺母，防止长期操作过程中手轮与阀杆出现松脱。在实际选型应用中，这类角式蒸汽截止阀通常安装在换热器蒸汽入口、分汽缸支路、用汽设备的蒸汽进口位置，作为设备检修、流量调节的控制元件，相比球阀，其节流调节性能更优，可通过调节阀瓣的开启高度，实现蒸汽流量的线性调节，满足不同工况下的蒸汽供应量控制需求，同时金属密封结构可耐受蒸汽的高温冲刷，长期运行的稳定性优于非金属密封的球阀类产品。建模过程中对各零件的装配关系做了完整还原，包括螺纹副的配合间隙、填料的压缩量、密封面的贴合位置、螺栓的连接长度等细节，可直接用于结构教学、装配干涉检查、安装模拟等场景，帮助设计人员直观理解角式蒸汽截止阀的工作原理与结构组成，在管路设计时提前核对安装空间，避免现场安装时出现干涉问题。
