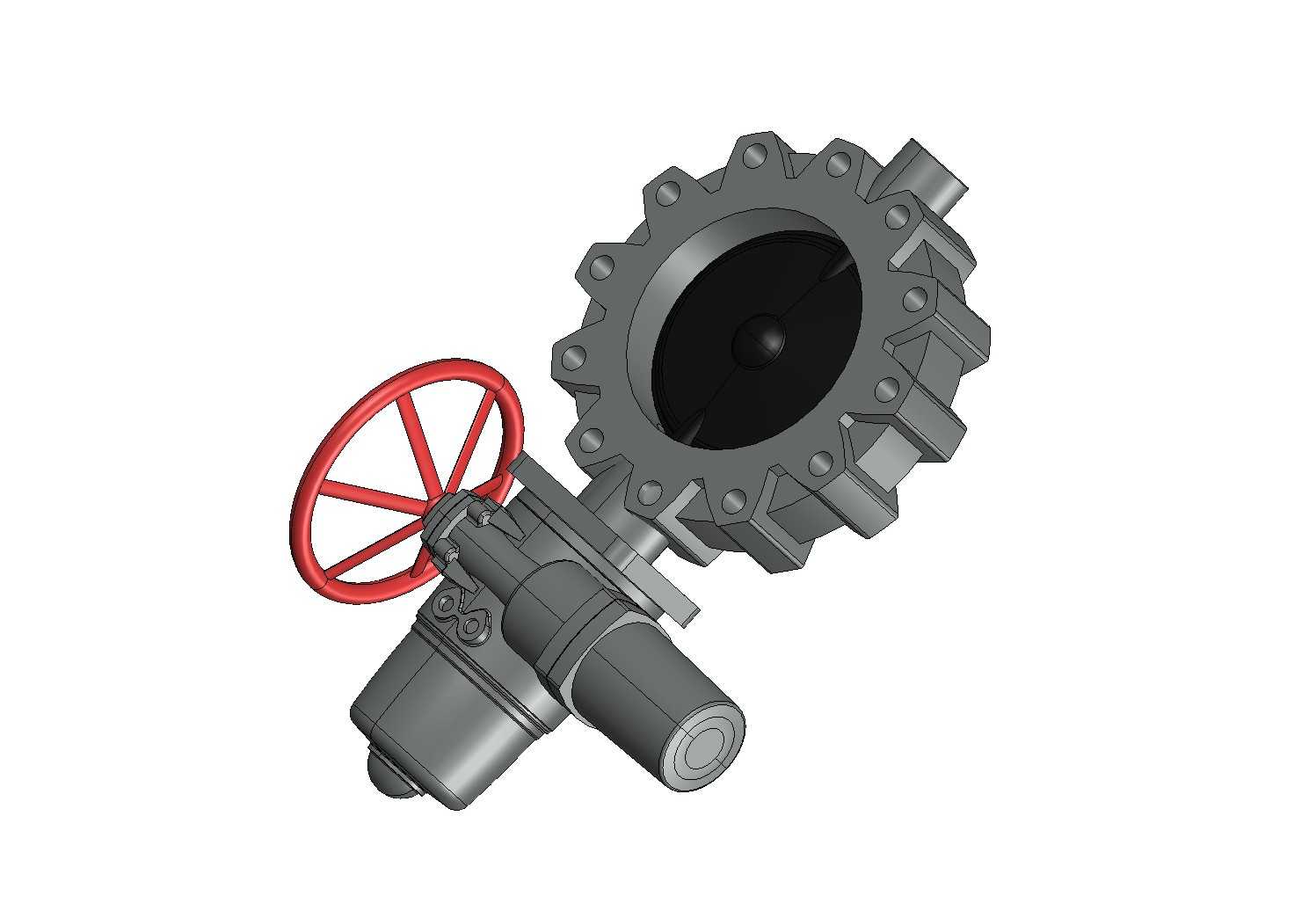

蜗轮蜗杆驱动500口径法兰式蝶阀结构

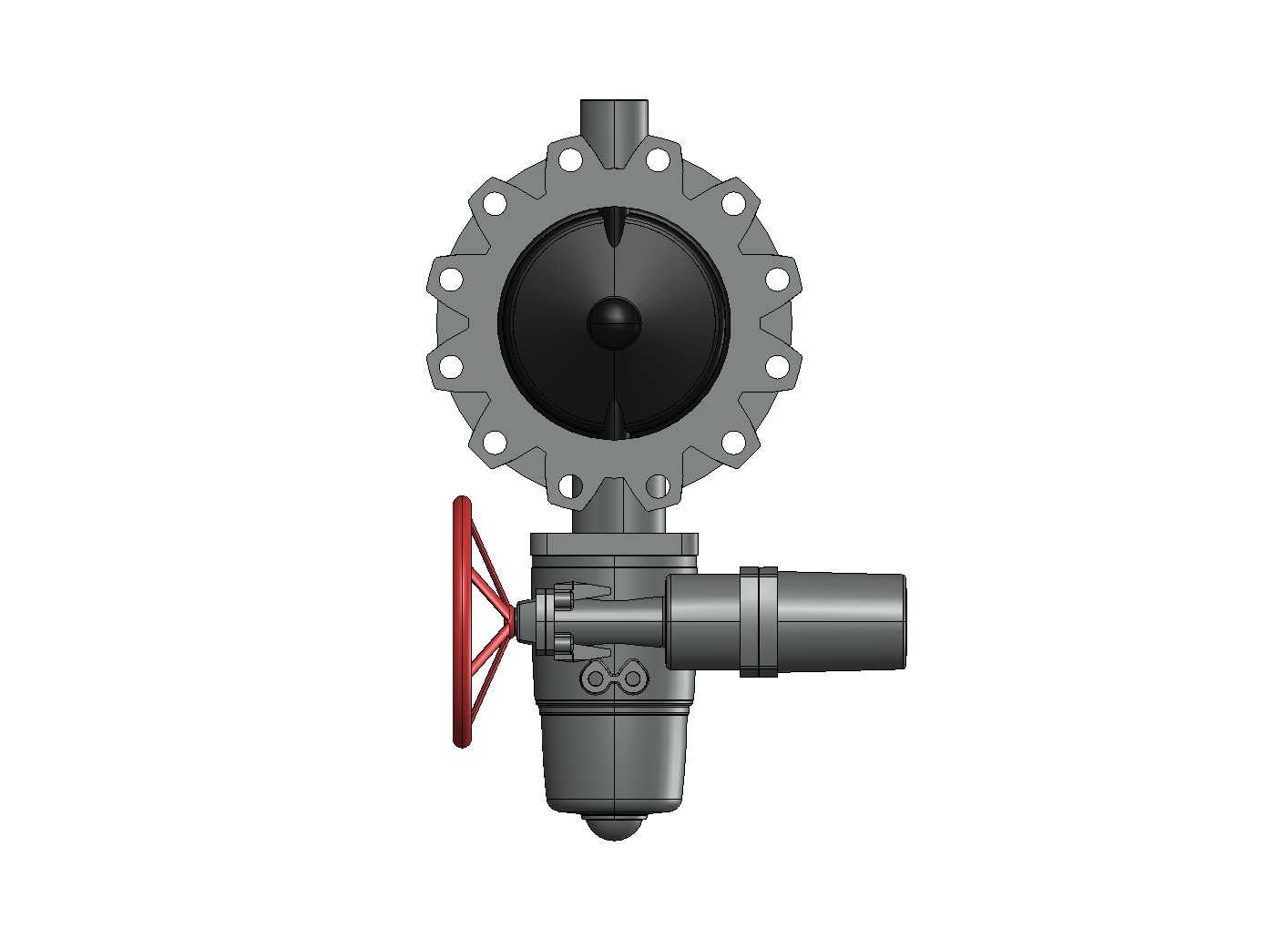

在化工流体输送、市政给排水主管网、工业循环水系统的管线布设中，大口径截断类阀门的选型直接决定整条管线的运维可靠性与改造成本，这款公称通径500的法兰式蝶阀，就是针对中低压大管径流体管控场景开发的核心控制部件。不同于小口径对夹蝶阀的轻薄设计，500口径的蝶阀需要承受更高的管线应力与流体冲击，因此阀体端采用带齿状凸缘的法兰连接结构，法兰端面上的均布螺栓孔位严格匹配对应压力等级的管线法兰标准，安装时无需额外加工转接件，可直接与同口径的管道、泵组出口、换热设备入口进行对接，齿状凸缘的设计一方面增强了法兰端面的结构刚性，避免大口径阀体在螺栓锁紧时出现端面形变导致密封失效，另一方面也为安装对位提供了辅助参照，现场施工时可通过凸缘的对齐快速校准阀门与管道的同轴度，降低高空或狭窄管廊内的安装难度。

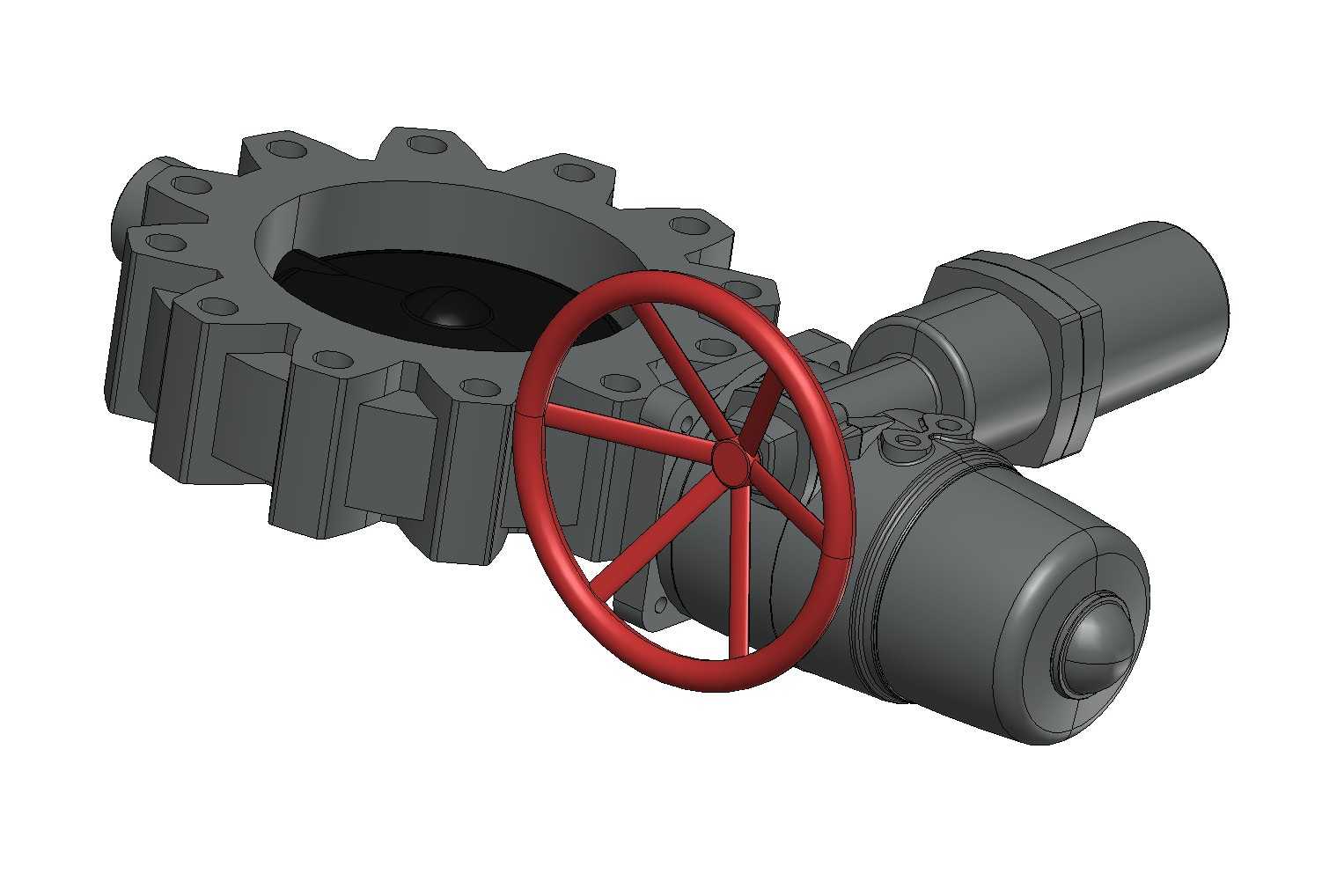

驱动端采用蜗轮蜗杆减速机构搭配手动轮盘的结构，这一设计完全是从大口径阀门的操作实用性出发：500口径的蝶板在满管流体压力下会承受不小的动压，直接扳动的话操作力矩极大，普通操作人员根本无法完成启闭动作，蜗轮蜗杆机构的大减速比可以将手轮输入的扭矩放大数十倍，只需单人转动红色手轮就能平稳带动阀杆转动，实现蝶板的0-90度回转调节，同时蜗轮副自带的自锁特性可以让蝶板停留在任意开度位置，不会因为流体的持续冲击出现开度自行偏移的问题，不管是做全开全关的截断使用，还是做不同开度的流量调节，都能保持稳定的工况状态。手轮采用辐条式结构，相比实心轮盘重量更轻，操作人员抓握施力时也更方便，即使戴防滑劳保手套也能稳定操作，不会出现打滑脱手的情况。

建模过程中首先要确认的是安装边界尺寸：法兰端的外径、螺栓孔分布圆直径、孔位数量与孔径都严格遵循公称压力1.6MPa级的法兰尺寸规范，阀体的轴向长度控制在常规500蝶阀的标准长度范围内，不会出现安装时与相邻管道附件产生空间干涉的问题；驱动机构的外伸尺寸也做了适配，手轮的安装位置距离阀体中心的距离预留了足够的操作空间，现场安装后操作人员站在阀门侧面就能轻松转动手轮，不需要额外加装延长操作杆。密封结构上，蝶板与阀体之间的密封面采用环绕式设计，建模时特意还原了密封件的安装槽位，实际生产中可根据输送介质的不同选配丁腈橡胶、氟橡胶等不同材质的密封环，适配常温水、弱腐蚀性化工流体、高温循环水等不同介质的输送需求。

从结构设计的细节来看，阀杆与蝶板的连接部位采用了防转销加平键的双重固定结构，避免大扭矩传动时阀杆与蝶板之间出现相对转动导致的开度偏差；阀体下部的端盖结构做了加强处理，可承受管线内的流体静压，不会出现长期使用后下端盖渗漏的问题。这款蝶阀的适用场景非常广泛，除了常规的化工生产管线、市政供水主干管，还可用于污水处理厂的曝气管道、热电厂的循环冷却水系统、大型暖通空调的冷冻水主管路，在这些场景中，大口径蝶阀相比同口径的闸阀、截止阀，结构长度更短，整体重量更轻，安装时的吊装难度更低，后期维护时也只需更换密封件即可恢复密封性能，运维成本远低于其他类型的截断阀门。建模时对所有配合面都做了公差适配的还原，比如阀杆与阀体轴套的配合间隙、法兰密封面的平面度要求、蜗轮蜗杆的啮合间隙，都按照实际机械加工的公差范围进行了设定，导出的三维模型可直接用于管线排布的碰撞检查、安装施工的模拟交底，也可作为基础结构进行参数化修改，适配不同压力等级、不同驱动方式的同类型蝶阀开发。
