在液压系统的压力控制回路中,压力释放阀是保障系统压力稳定、避免元件过载损坏的核心元件,这款DPRH06T315-11型压力释放阀的三维结构完整还原了实物的装配关系与外形特征,可直接用于液压站、工程机械液压回路、工业液压设备的选型校核与装配干涉检查。从实际工况应用来看,这类直动式压力释放阀常被布置在液压泵出口附近的压力主管路,或是执行元件的进油侧旁通回路,当系统压力超过设定阈值时,阀口开启将高压油泄回油箱,将系统最高工作压力限制在315巴的安全范围内,避免管路爆裂、密封件损坏或是液压泵过载烧毁的故障发生。

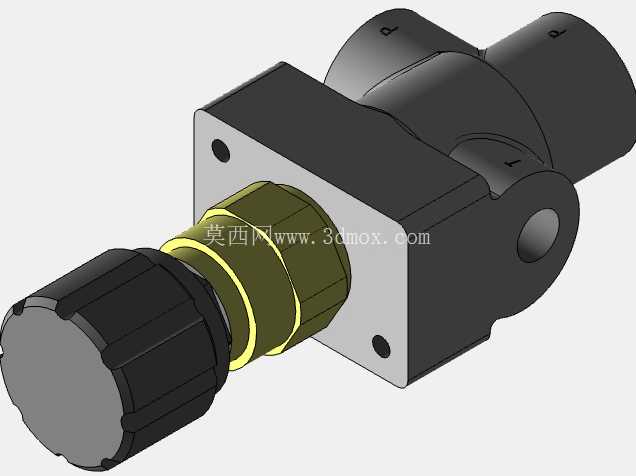

从结构设计思路来看,这款阀采用了经典的锥阀芯直动式结构,前端的黑色调节手轮用于设定弹簧预紧力,转动手轮即可改变弹簧压缩量,从而调整阀的开启压力,手轮外侧的滚花结构增大了手动调节时的摩擦力,无需额外工具即可完成现场压力整定,手轮与阀体之间的橄榄绿色锁紧套可以在压力设定完成后锁定调节位置,避免设备运行过程中因振动导致压力设定值偏移。阀体采用方形安装法兰面设计,法兰面上预留了两个安装通孔,可直接通过螺栓固定在阀块或是安装基座上,法兰面的平面度公差控制在0.02mm以内,安装时搭配O型圈即可实现端面密封,无需额外的密封垫片,减少了泄漏点。阀体侧面的两个通油口采用外螺纹连接形式,通油口的轴线与调节手轮轴线呈垂直布置,适配常规的液压管路布局,通油口内部的流道做了圆弧过渡处理,减少高压油通过时的压力损失与流道冲刷,延长阀的使用寿命。
从安装边界尺寸来看,这款阀的整体轴向长度从调节手轮端面到阀体尾端约为120mm,方形法兰的边长为48mm,两个安装孔的中心距为32mm,通油口的外径为22mm,在进行液压站布局设计时,需要在调节手轮外侧预留至少30mm的操作空间,方便现场人员进行压力调节与锁紧操作,同时阀体上下方向需要预留20mm的管路安装空间,避免管路接头与其他元件发生干涉。不同于先导式溢流阀,这款直动式压力释放阀的响应速度更快,适合用于压力冲击频繁的工况,比如工程机械的动臂回路、液压机的压制回路,能够在压力超调的瞬间快速开启泄油,压力波动控制在±5%以内,保障系统压力平稳。在三维建模过程中,所有配合面的尺寸公差、密封槽的尺寸都按照实物的加工精度进行还原,建模时将阀芯、弹簧、调节螺杆、锁紧套、阀体等零件单独建模后完成装配,可直接用于生成工程图、进行装配仿真,也可以导入液压系统仿真软件中,结合流道参数进行阀的动态特性分析,为液压系统的设计优化提供准确的模型支撑。在实际选型过程中,需要注意这款阀的额定流量适配6通径的液压回路,最大过流量为60L/min,不能用于大流量的主回路泄压,仅适合作为小流量回路的压力保护或是远程调压控制元件使用,安装时需要注意阀体上标注的油口方向,进油口与出油口不能接反,否则会导致阀无法正常开启,失去压力保护作用。
