大口径管道可拆卸式连接接头结构设计

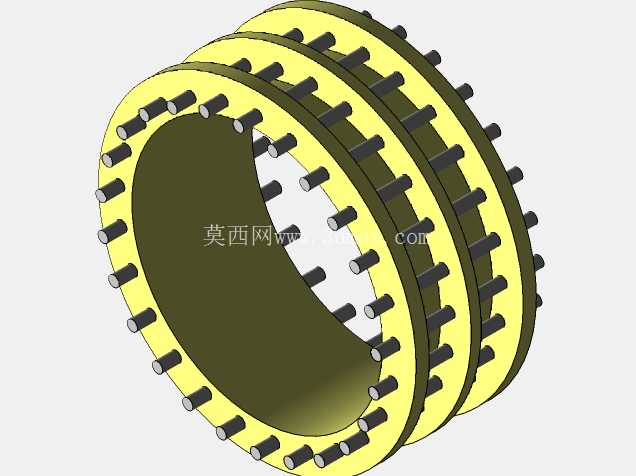

　　在市政给排水、长距离输水管线、工业循环水系统等大口径管路布设场景中，管路的分段检修、部件更换、轴向位移补偿一直是管路设计阶段需要重点考量的环节，本次设计的DN800规格可拆卸接头，正是针对公称通径800mm的大口径钢制管路开发的连接构件，可在不额外改动相邻管段的前提下，实现管路局部段的快速拆装，大幅降低大口径管线的运维拆装难度。从结构功能层面来看，该接头采用多组环形法兰叠合的结构形式，沿法兰圆周均匀布置的穿接螺栓为接头提供均匀的轴向压紧力，相邻法兰环之间预留的密封安装槽可适配不同材质的环形密封垫，在螺栓预紧力作用下，密封垫产生均匀的弹性形变填充密封间隙，可承受1.0MPa-1.6MPa等级的管路工作压力，满足多数常压输水、循环水管路的承压要求。

　　不同于常规固定焊接法兰，该接头的叠合式结构允许相邻管段存在一定范围的轴向安装偏差，在管路投用后出现热胀冷缩产生的轴向位移时，接头可在设计允许的伸缩量范围内进行位移补偿，避免管路应力集中导致的焊缝开裂、法兰变形等问题。设计阶段首先确定了核心通径尺寸为800mm，匹配同规格的螺旋焊管、无缝钢管的外径尺寸，法兰环的外圆尺寸根据螺栓排布数量、螺栓规格进行核算，沿圆周均匀排布的螺栓数量需保证每两个螺栓之间的密封面压紧力均匀，避免出现局部压紧力不足导致的渗漏问题；螺栓的长度根据接头叠合后的总厚度、密封垫的最大压缩量、螺母垫圈厚度进行预留，保证在接头处于最大伸缩量位置时，螺栓仍有足够的螺纹啮合长度提供压紧力。

　　安装边界方面，该接头安装时无需对相邻管段进行焊接作业，只需将两端法兰与相邻管段的配套法兰对齐，穿入螺栓后按对角线顺序逐步拧紧螺栓即可完成安装，拆装时只需松开螺栓即可将接头整体从管段间隙中取出，无需大范围挪动相邻管段，尤其适合空间受限的管廊、井下管路等场景的检修作业。在结构细节处理上，法兰环的密封面采用突面结构，加工时保证密封面的平面度公差在0.2mm以内，避免因密封面翘曲导致的密封失效；螺栓孔采用铰制孔加工精度，保证穿装螺栓时的同轴度，避免螺栓受剪影响连接强度；法兰环的边角位置做倒钝处理，避免安装过程中划伤施工人员，同时减少运输存储过程中的磕碰损伤。

　　实际应用中，该类可拆卸接头常布设在阀门、流量计、水泵等需要定期检修更换的管路设备两端，当设备需要拆检时，只需松开接头位置的螺栓，预留出足够的拆装间隙即可将设备移出，无需切割相邻管段，大幅缩短检修停机时间，降低管路运维的材料成本与人工成本。建模过程中对各部件的装配干涉做了全面校验，模拟了接头在最小压缩量、最大伸长量两种极限位置的装配状态，确认所有螺栓均能顺利穿装，法兰环之间无卡滞干涉，密封垫的压缩量处于弹性形变范围内，不会出现过度压缩导致的密封垫永久变形，也不会因压缩量不足导致密封面渗漏。针对大口径管路运行中可能出现的水锤冲击问题，接头的螺栓强度等级选用8.8级，法兰环材质选用Q235B碳素结构钢，通过强度核算确认在1.5倍工作压力的水锤载荷下，螺栓的拉应力、法兰环的弯曲应力均处于材料许用应力范围内，保证管路运行的结构可靠性。
