大口径法兰式管道止回阀结构设计

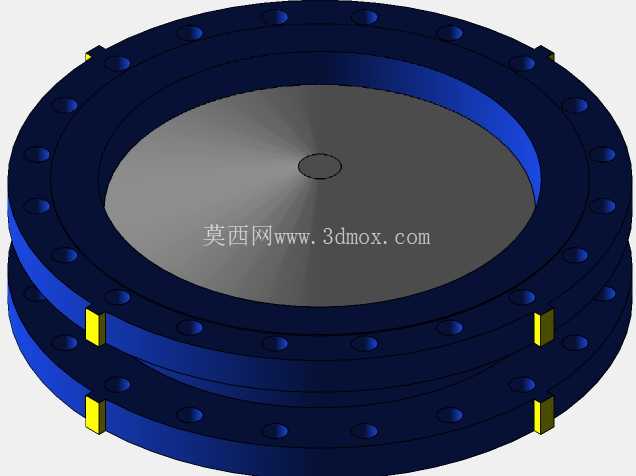

在市政供水主干网、大型循环水系统、工业流体输送主管路的设计选型中，大口径止回阀的结构可靠性直接决定整个管网的运行安全，DN600规格的止回阀通常应用在公称通径600mm的主管道节点，承担着防止介质倒流、避免水锤冲击破坏上游泵组与管路设备的核心作用。这类大口径阀门的安装场景多为地埋管井、厂区管廊、泵站主输出端，安装空间的预留需要严格匹配阀门的外形边界，从结构上看，该款止回阀采用双法兰对接形式，法兰端面上均匀布置的螺栓孔完全适配同压力等级的管道法兰安装标准，安装时只需将两端法兰与管道法兰对齐，穿入配套螺栓均匀预紧即可完成固定，无需额外焊接或定制转接件，大幅降低现场施工的难度与周期。

从功能逻辑上看，该止回阀为旋启式密封结构，阀瓣在介质正向流动时被流体推力推开，保持管路通畅，当介质出现倒流趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落密封，彻底截断介质反向流动的路径，避免倒流造成的泵组反转、管网泄压、介质污染等工程事故。设计过程中，针对大口径阀门的密封面受力不均问题，特意将阀瓣密封面做了同心圆度的精度控制，保证闭合时整个密封环带的受力均匀，避免局部泄漏；同时阀瓣的转动销轴做了耐磨衬套设计，减少长期开关动作带来的磨损，延长阀门的整体使用寿命。

在结构细节处理上，法兰外圈的定位凸台可以在安装时快速实现与管道法兰的同轴对位，避免螺栓穿装时出现错位问题；阀体侧面的限位块结构可以限制阀瓣的最大开启角度，避免全开状态下阀瓣贴附到阀体内壁造成卡涩，同时也能保证介质流动时阀瓣处于稳定的开启状态，减少流阻带来的压力损失。针对大口径管路常见的水锤问题，该结构的阀瓣回落行程做了优化，在保证密封响应速度的前提下，适当增加阻尼缓冲的结构余量，避免阀瓣快速闭合时产生的刚性冲击对阀体和管路造成损伤。

从安装边界来看，该阀门的轴向长度符合同规格法兰止回阀的标准安装尺寸，现场更换旧阀时无需调整两端管道的间距，直接替换即可；法兰端面的密封槽适配常规的橡胶或金属缠绕垫片，不需要定制特殊密封件，运维备件的通用性极强。在实际工程应用中，这类大口径止回阀通常和闸阀、蝶阀、水泵等设备配套安装在泵组出口端，在泵组停机时自动截断管路，防止下游高压介质倒灌冲击泵叶轮，也能避免管路内的介质倒流造成的水资源浪费或者工艺介质混合事故。

建模过程中，所有法兰螺栓孔的位置度、密封面的平面度、阀瓣的转动间隙都严格按照工程实际的公差要求进行还原，既保证了三维模型的结构完整性，也能直接用于管路布局的干涉检查、安装模拟、运维方案推演等工程场景，对于从事市政管网设计、工业流体系统设计、泵站设备选型的工程师来说，该模型可以直接导入装配环境完成管路节点的布局设计，省去从零开始建模的时间，同时结构细节的完整还原也能保证设计阶段的空间校核准确性，避免后期安装时出现结构干涉、空间不足等问题。
