90度等径钢制弯管接头结构设计

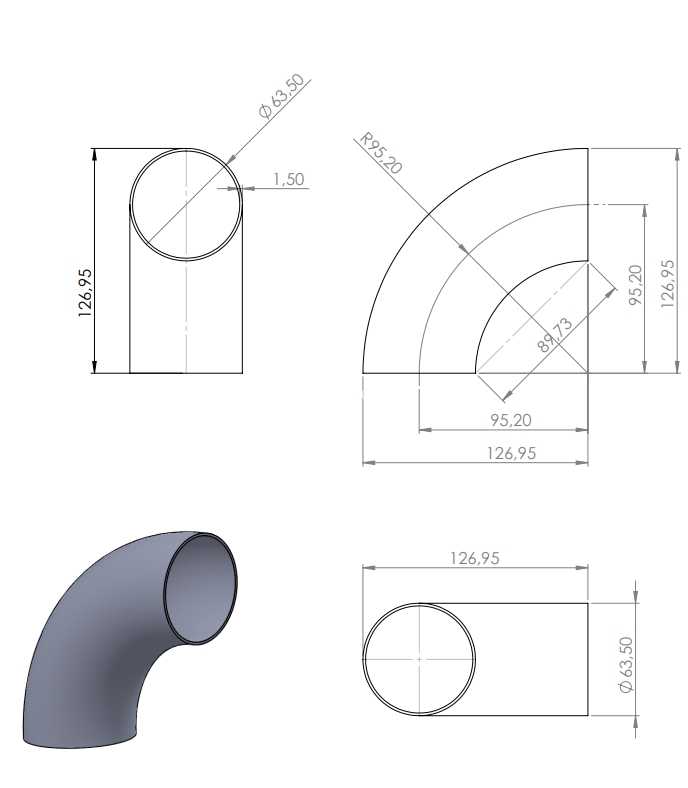

在工业流体输送、通风排气、工艺管路排布的现场场景里，管路走向的转向需求几乎无处不在，90度弯头是管路系统里应用频次最高的转向连接件之一，本次涉及的这款等径90度弯管，针对公称通径2又1/2英寸的管路场景设计，适配外径63.5mm的金属管路连接，管壁厚度控制在1.5mm，兼顾结构强度与材料成本的平衡。从实际安装场景来看，这类弯头常应用在低压流体输送、车间压缩空气管路、除尘通风管路、小型工艺管线的直角转向位置，不需要额外做变径处理，直接对接同外径的管路即可完成90度方向的管路转向，减少管路排布时的直线段占用空间，优化整体管路的布局紧凑性。

从结构设计的角度出发，这款弯头采用标准的圆弧弯曲结构，弯曲段的中心曲率半径经过尺寸校核，既不会因为曲率过小造成管路内部流体阻力陡增，也不会因为曲率过大导致弯头整体安装占用空间超标。查看尺寸参数可以发现，弯头两端的接口段保留了足够的直边长度，直边段长度满足常规管路连接的焊接、卡压或者套接的工艺要求，避免弯曲段直接对接接口造成的连接强度不足、密封性能下降的问题。弯头的端面为垂直于管路轴线的平切口，切口平面与管段轴线的垂直度公差控制在常规管路连接的允许范围内，对接时不需要额外修磨端面即可保证贴合度，减少现场安装的加工工作量。

在建模逻辑上，这款弯头采用扫掠特征作为核心建模思路，先绘制两端接口的中心连线，也就是90度的圆弧中心轨迹，再以接口的圆形截面作为扫掠轮廓，沿中心轨迹完成主体结构的生成，之后对两端的直边段做长度修整，保证两端直段的尺寸符合安装要求，最后对管壁厚度做抽壳处理，得到均匀壁厚的弯头主体。整个建模过程严格遵循实际加工的成型逻辑，模型的壁厚均匀性、弯曲段的椭圆度控制都和实际冲压、推制加工的钢制弯头工艺特性保持一致，没有出现建模过程中容易出现的壁厚突变、曲面褶皱等不符合实际生产的问题。

从安装边界的维度考量，这款弯头安装完成后，两个接口的端面中心距尺寸经过精确核算，在做管路排布设计时，可以直接根据这个中心距尺寸预留安装空间，不需要额外考虑弯曲段的外轮廓干涉问题。弯头弯曲段的外轮廓最大半径、内轮廓最小半径都有明确的尺寸约束，在密集排布的管路群里，相邻管路之间的安全间隙可以根据这个外轮廓尺寸做校核，避免安装后出现管路碰擦、后期维护操作空间不足的问题。接口的内径尺寸和对接管路的外径尺寸匹配，采用套接工艺时，配合间隙控制在常规工程允许的公差范围内，既不会因为间隙过大造成焊接时焊瘤坠入管路内部，也不会因为间隙过小导致现场装配时无法顺利套接。

在实际功能表现上，这款等径90度弯头因为采用了合理的曲率设计，流体经过弯头时的局部阻力系数处于行业常规水平，不会造成过大的压力损失，适配低压工况下的流体、气体输送需求。钢制的材质选择也让它具备足够的结构强度，能够承受管路常规工作压力下的应力，同时适配常规的焊接、法兰连接、卡箍连接等多种连接工艺，现场安装的适配性较强。不管是新建管路的排布，还是现有管路的维修改造，这类标准尺寸的等径弯头都可以直接替换同规格的现有配件，不需要重新调整周边管路的尺寸，降低现场施工的改造成本。

从结构细节来看，弯头的弯曲段没有出现局部壁厚减薄超标的设计问题，建模时特意对弯曲段的外侧壁厚做了工艺性的补偿考量，和实际推制弯头加工时外侧壁厚自然减薄的特性相匹配，保证模型的结构强度仿真结果和实际产品的力学表现一致。两端的直边段没有做额外的结构设计，保留了最大的连接适配性，用户可以根据自己的实际使用需求，在直边段上加工螺纹、焊接法兰或者制作卡压槽，不需要对弯头主体结构做额外修改，拓展了这款配件的适用场景。
