Y型带法兰连接管路结构设计

这类带法兰的Y型分流管路，在低压流体输送系统里的应用场景十分广泛，小到车间气动回路的支路分配、小型除尘设备的风道分流，大到民用给排水的支路接驳、轻型化工流体的管路换向，都能见到这类结构的身影。不同于普通直连管路，Y型结构的核心作用是在不额外加装三通接头的前提下，实现单路输入到双路输出的流体平稳分流，减少管路接驳点的同时，也能降低流体在转向位置的压损，避免直角三通带来的湍流、异响甚至管路共振问题。

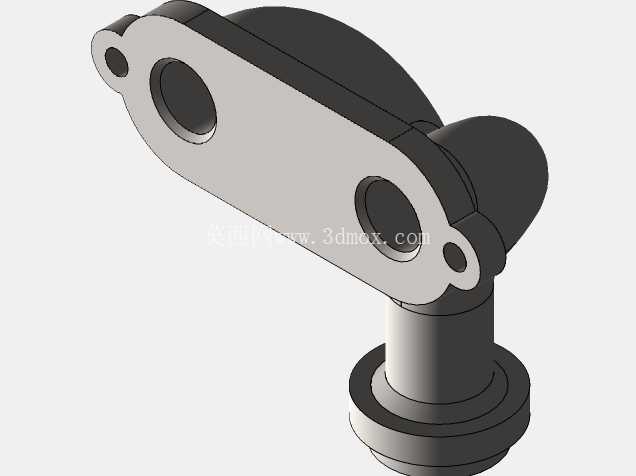

从实际使用的功能特性来看，这款管路的两个输入端采用法兰式连接结构，相比传统的螺纹连接、快插连接，法兰连接的密封可靠性更高，能承受更高的管路压力，同时安装对位的容错空间更大，不需要像螺纹连接那样反复旋转管路找正角度，现场装配时只需要将法兰端面对齐，穿入固定螺栓压紧密封垫即可完成安装，后期维护拆卸也更方便，不需要转动整段管路就能完成密封件更换或者支路检修。输出端采用直插式外圆结构，适配常规的软管套接或者卡箍紧固安装，能快速对接下游的柔性管路，适合需要经常拆装或者管路存在小幅震动的使用场景。

设计这款管路结构的时候，首先要考虑的是流体在腔体内的流动平顺性，两个分流支路的转弯位置全部采用大圆弧过渡，内壁没有直角突变结构，能最大程度减少流体经过时的局部阻力，避免杂质在转角位置沉积堵塞。法兰端的固定耳位置做了R5的圆角过渡，避免应力集中导致安装时耳片断裂，两个安装孔的中心距严格匹配常用的轻型法兰安装标准，能直接适配市面上通用的法兰密封件和固定螺栓，不需要额外定制连接配件。管路的壁厚设计兼顾了结构强度和材料成本，承压段的壁厚满足常规1.6MPa以下的低压流体输送要求，同时在法兰端面、输出端的接驳位置都做了45度倒角，既方便安装时导入密封件和对接管路，也能去除加工后的锐边，避免安装时划伤操作人员或者割破密封软管。

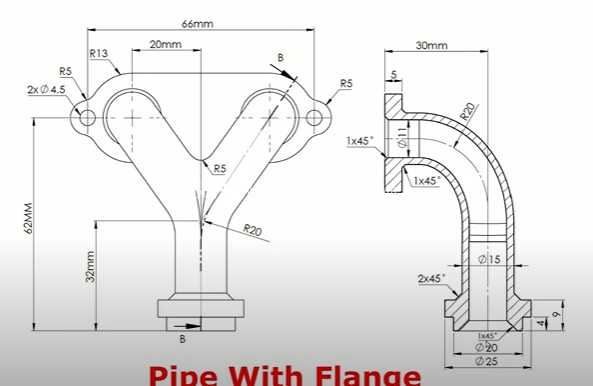

从安装边界尺寸来看，这款Y型管路两个法兰端的中心总宽度为66mm，输入端法兰的总厚度为5mm，法兰端的内孔通径为11mm，能满足小流量流体的输送需求。输出端的总长度为32mm，输出端的外圆直径为15mm，端部做了20mm直径的限位凸台，套接软管时能起到轴向定位作用，避免软管在压力冲击下脱落。两个分流支路的转弯半径分别为R13和R20，流体从两个法兰端进入后，顺着圆弧壁面汇流到下方的输出通道，整个流道没有截面突变，能保证流体流动平稳，减少压力损失。安装时需要注意，法兰端面要保证平整无磕碰，两个固定螺栓要对角均匀拧紧，避免法兰偏斜导致密封失效，输出端套接软管后要使用卡箍在凸台上方位置紧固，保证连接可靠。

在实际建模过程中，这类结构的建模逻辑也十分适合结构设计新手练习，从草图绘制阶段就要注意各个圆弧的相切约束，保证流道内壁的顺滑，法兰端的固定孔位置要和安装基准严格对齐，倒角和圆角特征要在主体结构完成后统一添加，避免特征顺序错误导致建模失败。完成建模后还可以配合流体仿真插件简单验证流道的压损情况，调整转弯半径的参数，进一步优化流体通过性能。这类管路结构虽然简单，但是涵盖了法兰连接、流道设计、安装限位等多个机械结构设计的基础知识点，吃透这类基础零件的设计逻辑，能为后续复杂管路系统、流体设备的结构设计打下扎实的基础。现场安装时还要预留足够的操作空间，法兰外侧要留出至少20mm的扳手操作空间，方便螺栓的拧紧和拆卸，输出端下方要留出软管弯曲的空间，避免软管弯折过度导致通径变小影响流量。
