12mm管径转1/2外螺纹黄铜压缩接头

在民用供水、小型气动回路、实验室气路搭建这类对管路密封可靠性有要求，但又不需要重型法兰连接的场景里，压缩式管接头一直是小口径硬管连接的首选方案，这次拆解建模的这款1/2公头转12mm管径的黄铜压缩接头，就是这类场景里适配性极强的一款通用连接件。

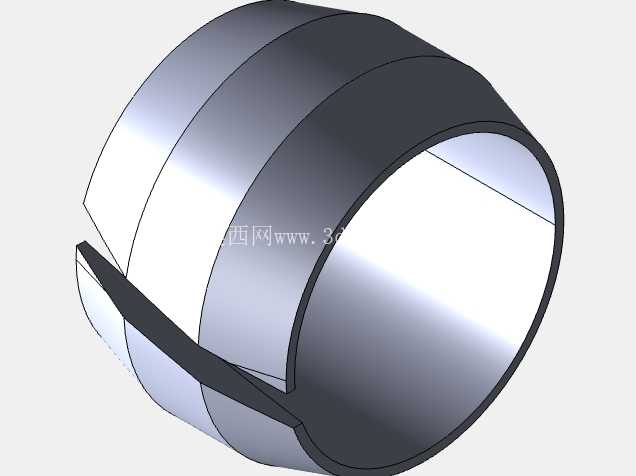

先从实际安装边界说起，这款接头的外螺纹端是标准1/2英寸外锥管螺纹，适配市面上绝大多数同规格的内螺纹阀座、设备接口、分水块，不需要额外做变径衬套就能直接拧装，螺纹段的长度控制在常规安装余量范围内，不会因为螺纹过长顶坏对接端的密封面，也不会因为啮合长度不够导致承压不足。接12mm硬管的一端，配套的卡套（也就是图里拆分出来的黄铜环）内径和12mm外径的紫铜管、黄铜管、尼龙硬管是过盈配合的公差带，锁紧螺母的内锥面和卡套的外锥面角度完全匹配，拧紧的时候不需要在管端缠生料带，只需要把管子插到底，按规定扭矩拧紧螺母，卡套就会均匀咬入管子外壁，形成金属面密封，承压能力可以满足常规1.6MPa以下的水、气、低压油路输送需求，后期拆洗维护的时候，只需要松开螺母就能拔下管子，不会像焊接接头那样破坏管端，重复安装3-5次依然能保持密封性能，这在需要经常调整管路布局的实验台、小型设备气路里优势非常明显。

从设计思路上看，这款接头没有做多余的结构，主体采用六角外形，和锁紧螺母的六角对边尺寸统一，现场安装只用一把活动扳手或者对应规格的开口扳手就能完成全部操作，不需要准备多套工具。主体的流道是等径过渡设计，1/2螺纹端的通径和12mm管端的通径基本一致，没有做缩径处理，不会在接头位置造成额外的流阻，输送流体的时候不会因为截面突变产生紊流、噪音，也不容易在接头位置积存杂质造成堵塞。材质上选用铅黄铜做整体加工，一方面黄铜的切削性能好，批量加工的时候螺纹、锥面的精度容易保证，另一方面黄铜的抗锈蚀能力比普通碳钢强，在水暖、潮湿的气动环境里不需要做额外的表面处理就能长期使用，不会像碳钢接头那样时间长了锈死拆不下来，而且黄铜材质本身有一定的韧性，安装的时候如果稍微有点偏斜，锥面配合能有微小的补偿量，不会因为硬接触导致密封面崩裂。

实际选型的时候要注意，这款压缩接头适配的是外径12mm的硬管，不能用来接软管，接软管需要额外加衬芯，不然卡套咬不住管壁会漏。安装前要把管端的毛刺、飞边清理干净，管口要切平，不能有斜口，不然插到底之后卡套受力不均匀，容易出现渗漏。如果是用在气动回路里，压缩空气要经过滤水干燥，避免长期带水导致卡套位置结垢影响后期拆卸；用在水暖回路里，如果是热水工况，要确认密封圈（如果配套的话，这款全金属结构的话不需要额外密封圈）的耐温等级，全黄铜金属密封的结构耐温可以到120℃以上，完全满足民用热水、常规工业低压流体的输送要求。

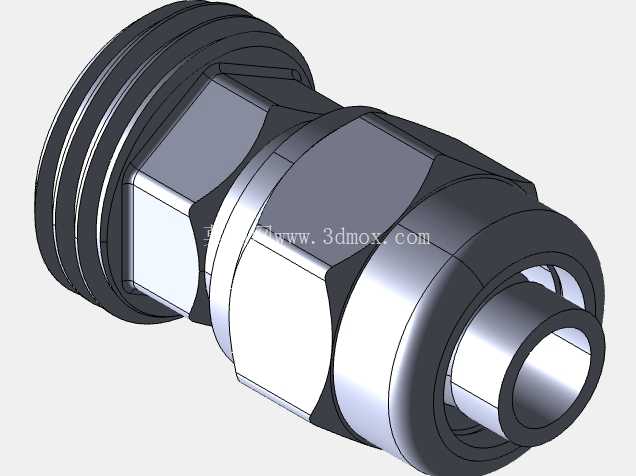

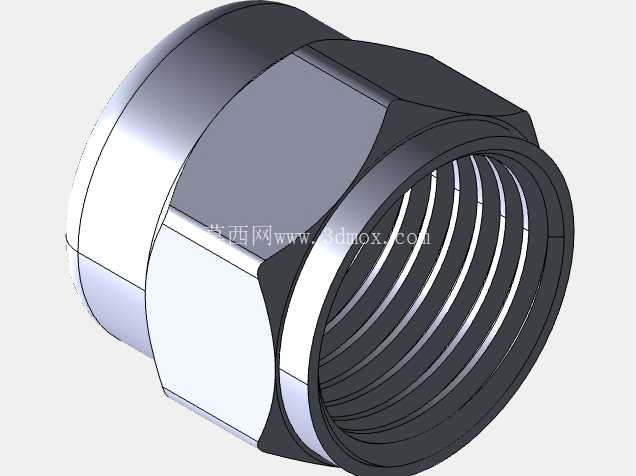

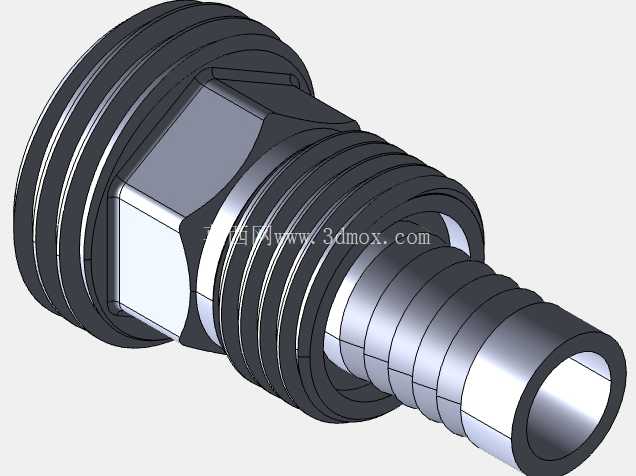

建模的时候把三个零件（接头主体、卡套、锁紧螺母）都做了单独的零件文件，装配的时候可以直观看到卡套的压缩变形位置，做管路干涉检查的时候，能准确模拟出锁紧螺母拧紧之后的外形尺寸，避免在布局的时候给接头留的安装空间不够，导致扳手伸不进去没法拧紧。接头主体的六角对边、螺纹长度、插杆长度都是按照行业通用的标准尺寸做的，和市面上同规格的成品接头安装尺寸完全互换，做设备设计的时候直接调用这个模型，不用反复核对安装尺寸，能减少选型出错的概率。

很多刚入行的结构设计师做小管路布局的时候，容易忽略接头的安装操作空间，要么把接头贴在板壁上，要么旁边布置其他零件，最后现场安装的时候扳手没法操作，拧不到规定扭矩，后期容易漏。这个模型把锁紧螺母的最大外径、接头主体的六角对边尺寸都做了准确还原，做三维装配的时候可以直接做空间干涉检查，预留出足够的扳手操作空间，避免后期生产装配的时候出现问题。另外卡套的锥面角度、接头主体上的内锥面角度都做了准确的建模，要是需要做接头的受力分析，也可以直接用这个模型导入仿真软件，计算拧紧的时候卡套的咬入深度、密封面的接触应力，验证不同扭矩下的密封可靠性。
