石油化工用内置盘管式丙酮分离装置

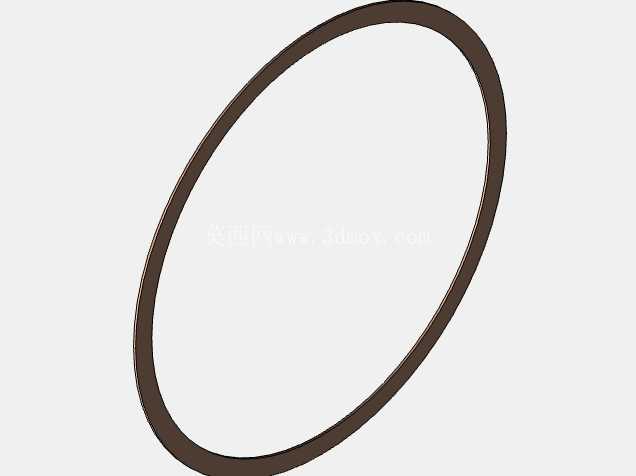

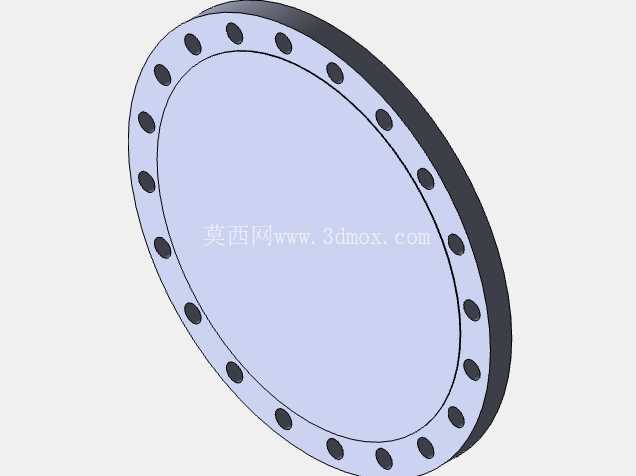

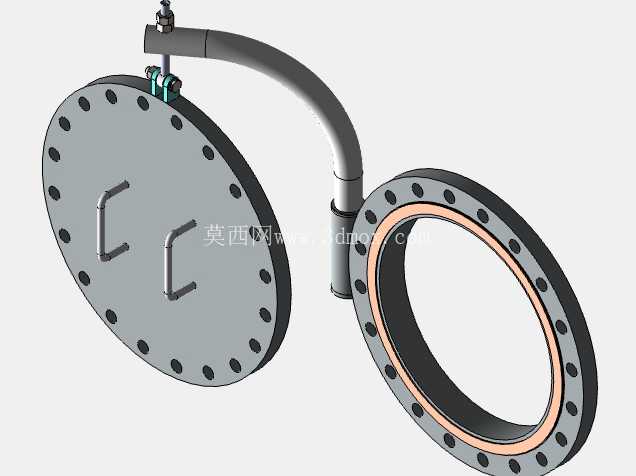

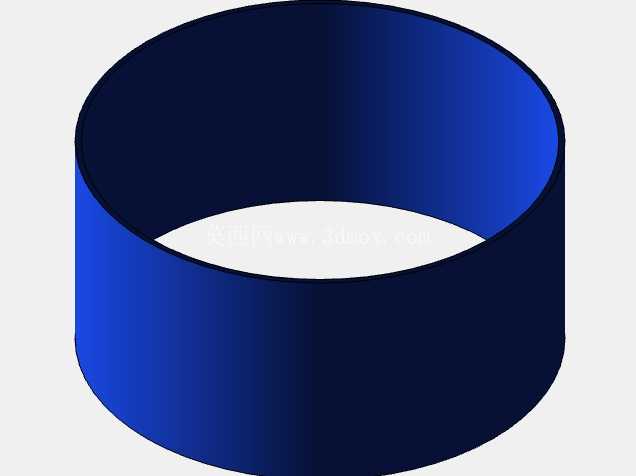

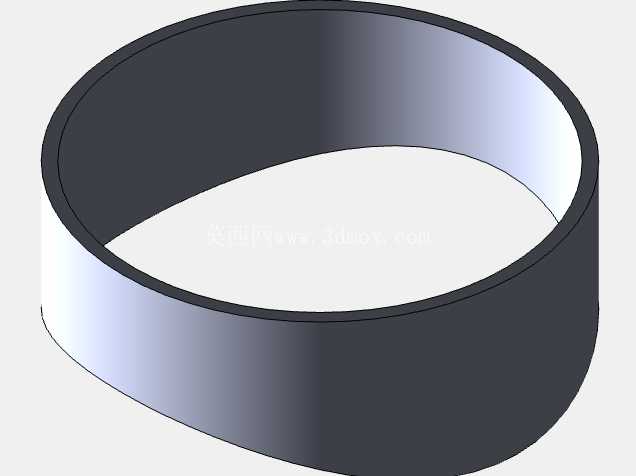

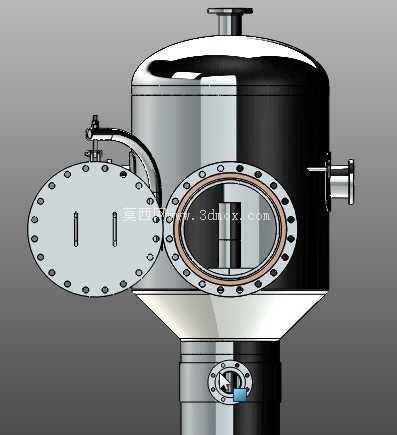

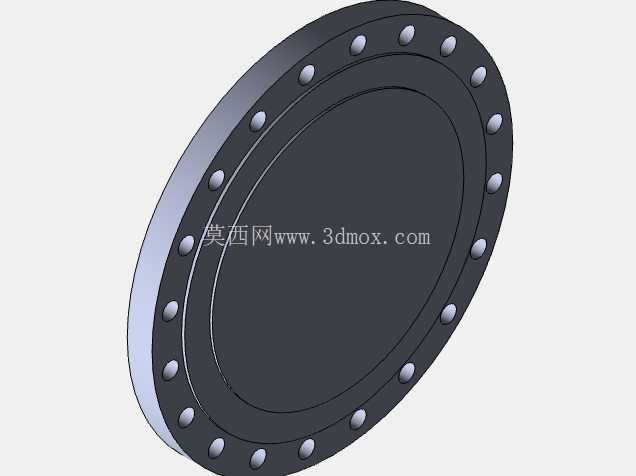

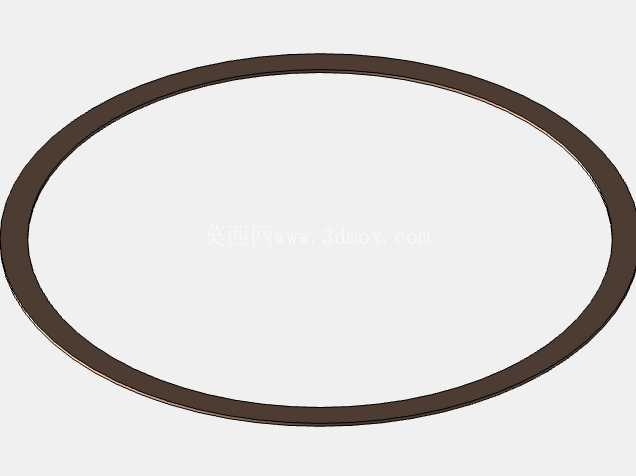

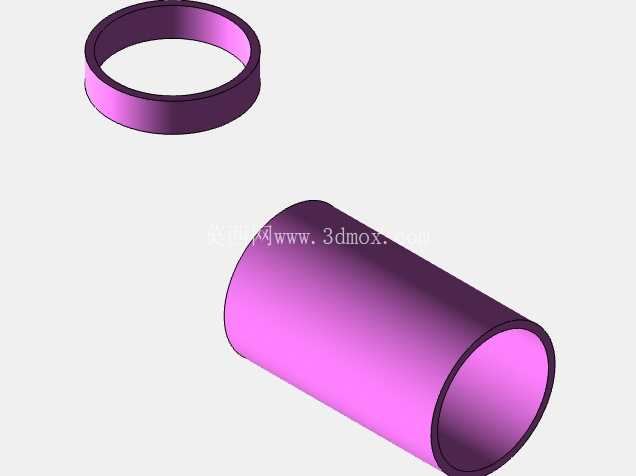

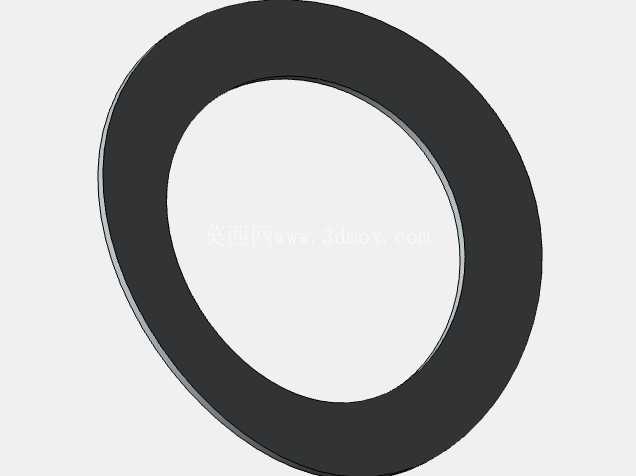

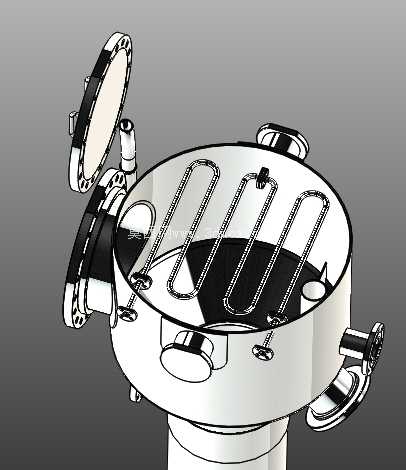

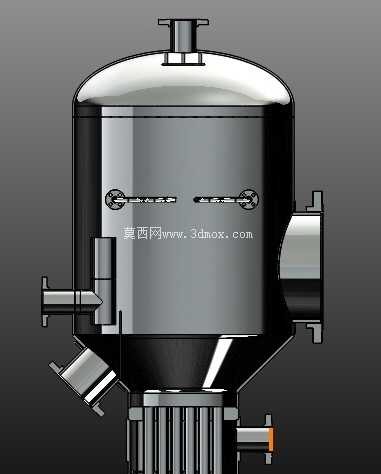

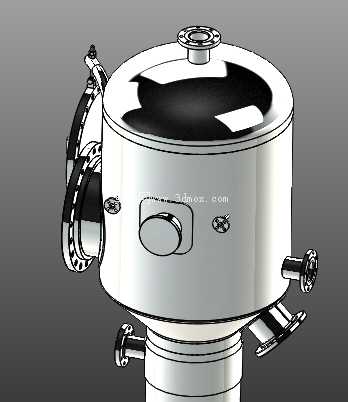

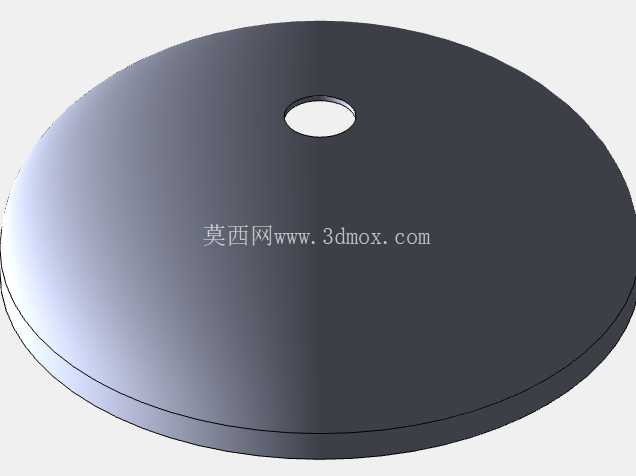

　　在石油化工溶剂回收、精细化工原料提纯的生产工段中，丙酮作为常用的极性有机溶剂，其混合液的气液分离精度直接影响后续工段的原料纯度与生产能耗，这款内置盘管结构的丙酮分离装置，正是针对常压或低压工况下丙酮-水、丙酮-轻烃混合体系的粗分环节设计的单元设备。从结构设计逻辑来看，设备主体采用立式圆筒形承压壳体，顶部设置快开式人孔结构，人孔采用带铰接臂的法兰压盖设计，配套快开锁紧机构，无需完全拆卸螺栓即可完成开盖操作，方便运维人员进入筒体检修内部盘管、清理沉积杂质，人孔密封面采用凹凸面结构适配耐溶剂垫片，避免丙酮介质渗透泄漏。

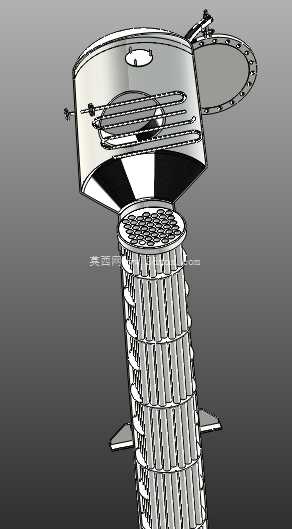

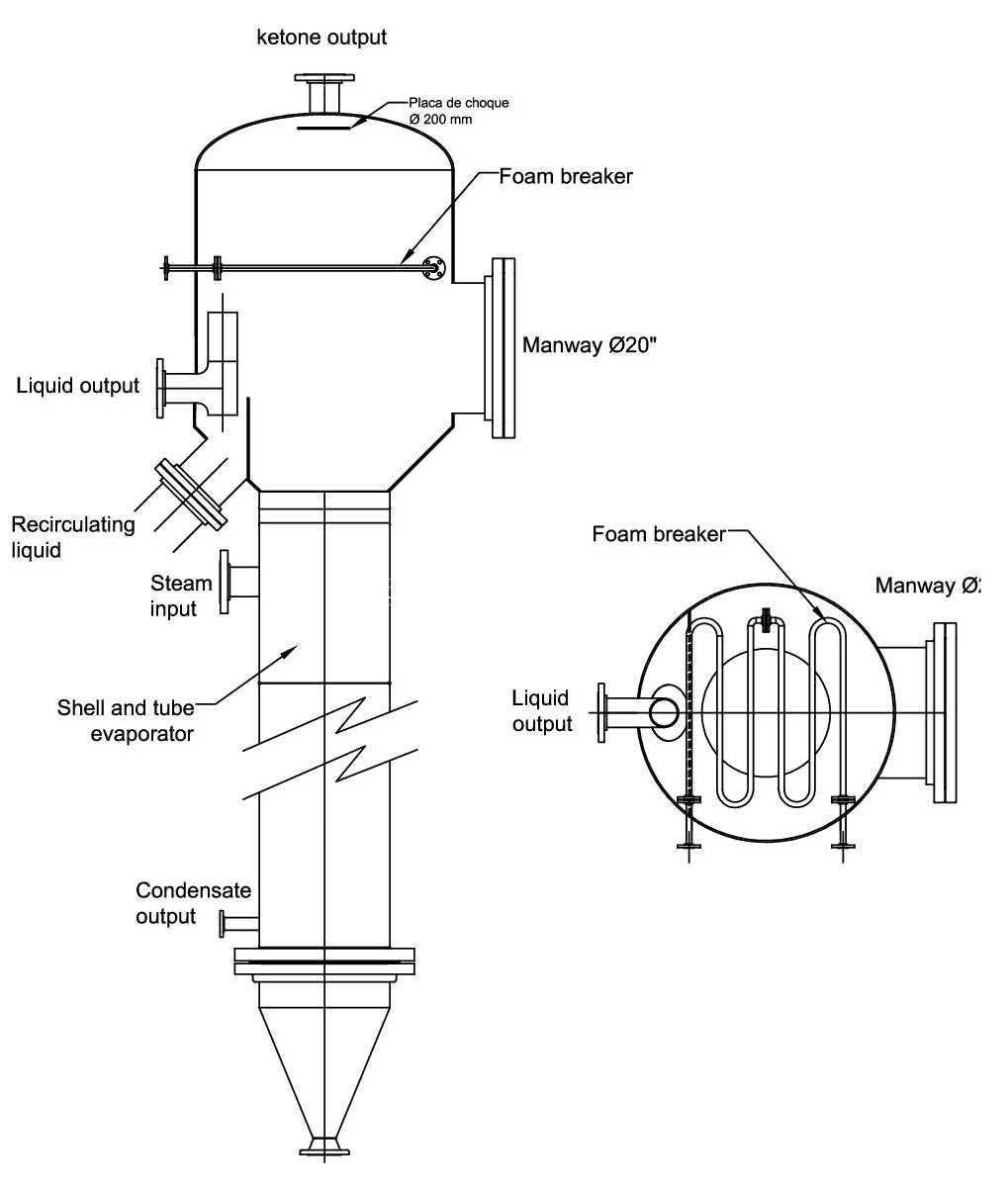

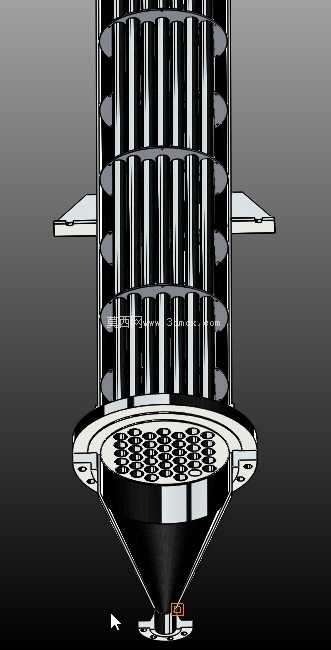

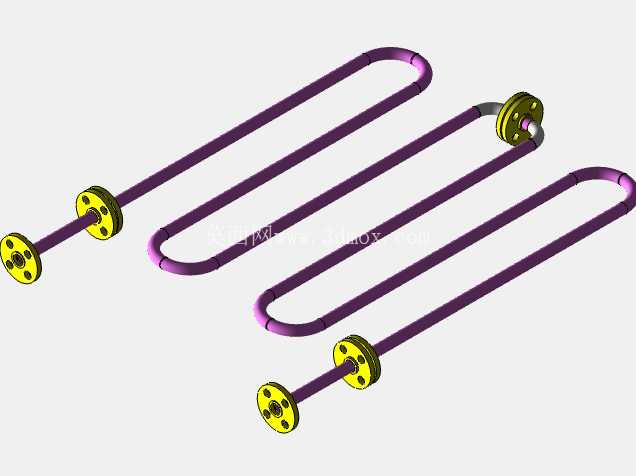

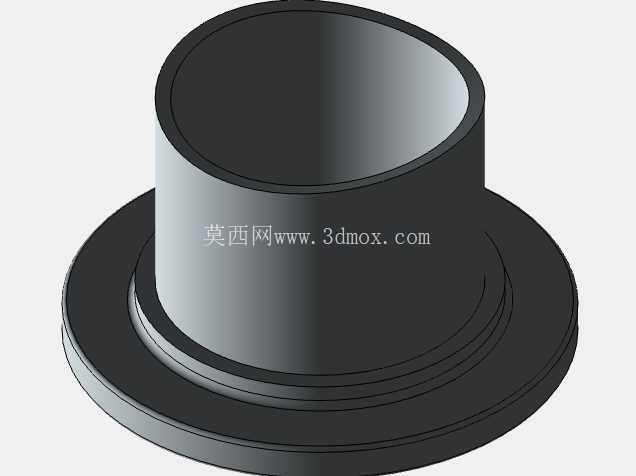

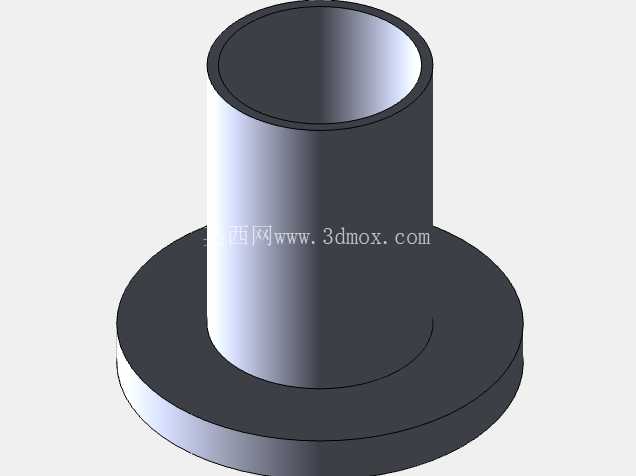

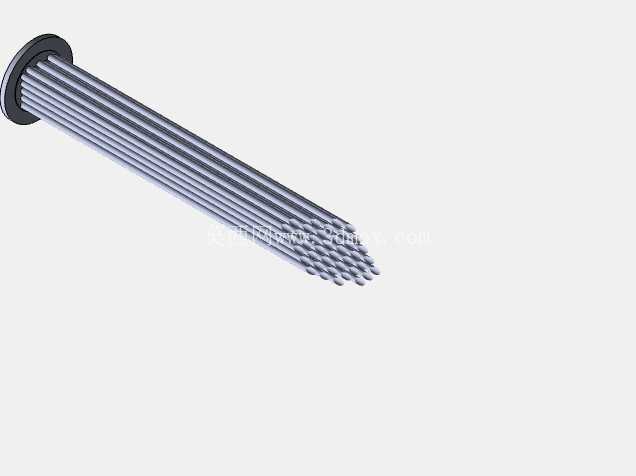

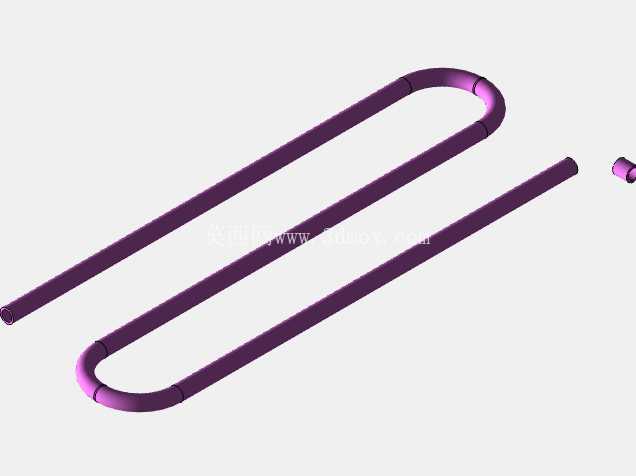

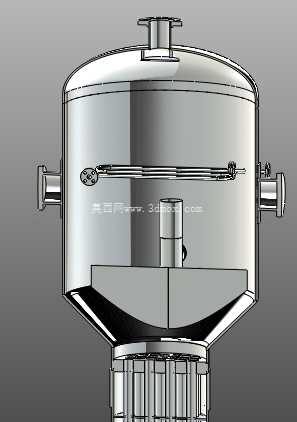

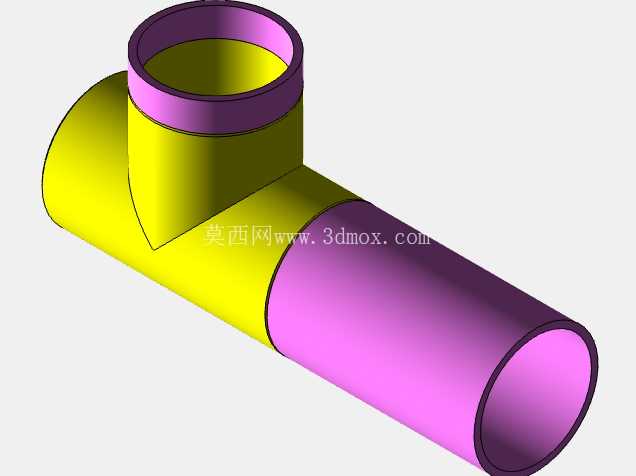

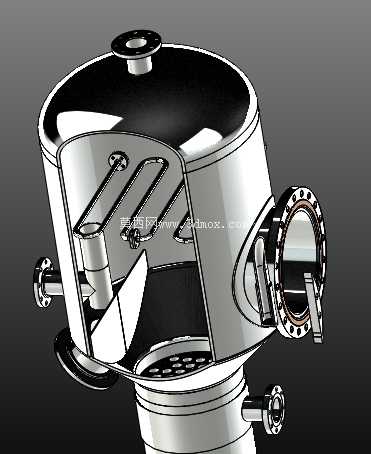

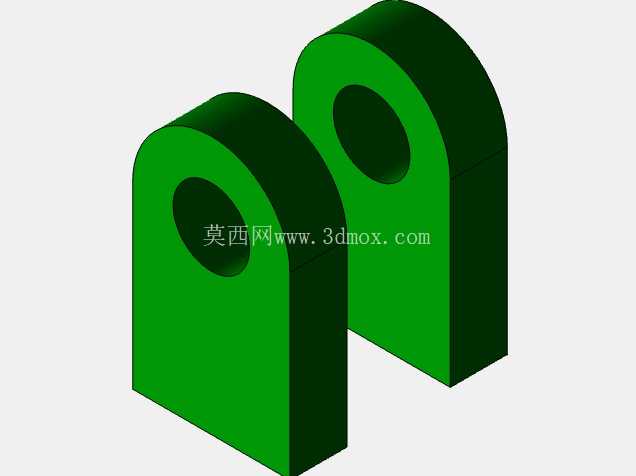

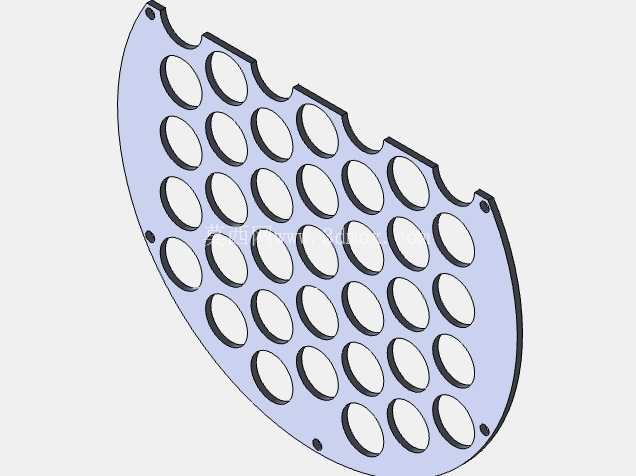

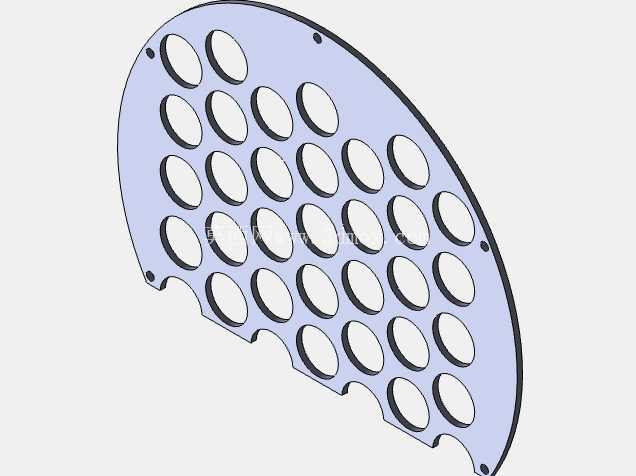

　　壳体侧面沿周向布置多组工艺接管：靠近筒体上部的气相出口接管用于导出分离后的丙酮蒸汽，接入后续冷凝回收系统；筒体中下部的液相进料接管沿切向布置，进料时可借助流体自身动能在筒体内形成旋流，初步分离混合液中裹挟的大粒径液滴，降低后续分离段的处理负荷；筒体下部的液相出口用于排出分离后的重组分残液，接管位置预留了足够的液封高度，避免气相从排液口串出。设备内部核心的换热分离元件采用蛇形盘管结构，盘管沿筒体内壁环形排布，管程走冷却介质，通过管壁与筒体内的上升气相接触，使气相中夹带的高沸点重组分冷凝成液滴，沿盘管表面滑落至筒体下部集液区，而沸点较低的丙酮蒸汽则继续上升从顶部气相口排出，盘管的固定采用管卡与筒体内壁的预焊支座连接，每段盘管设置独立的膨胀补偿弯，避免设备启停时温度变化产生的热应力拉裂焊口。

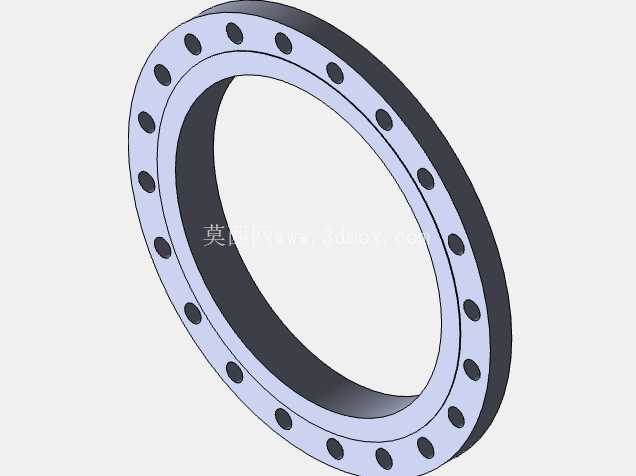

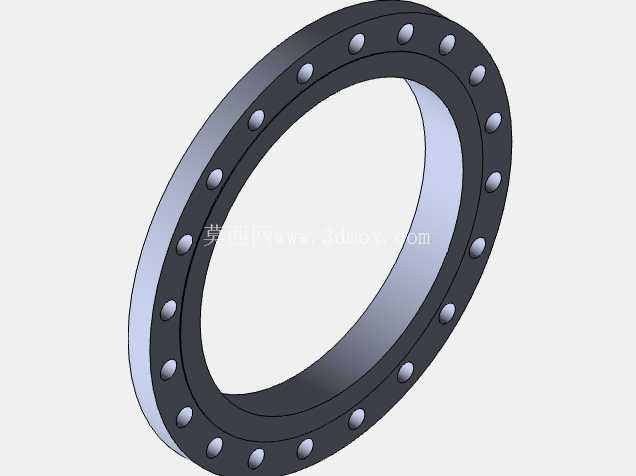

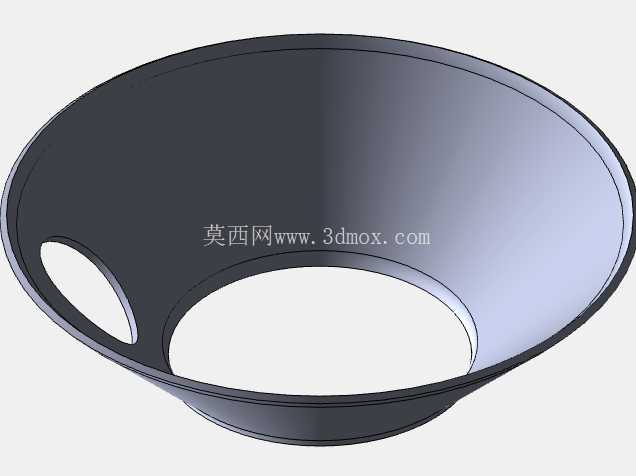

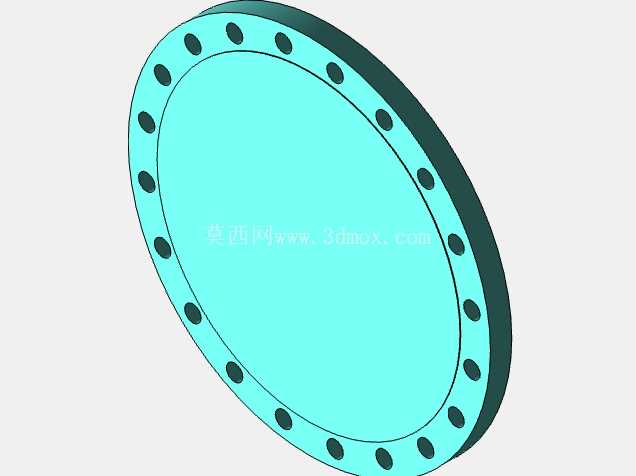

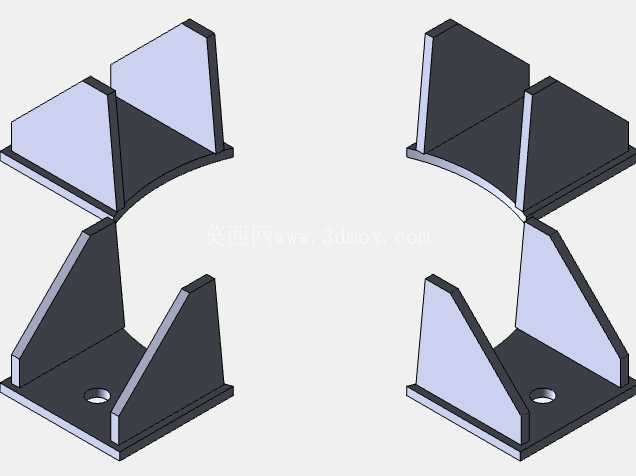

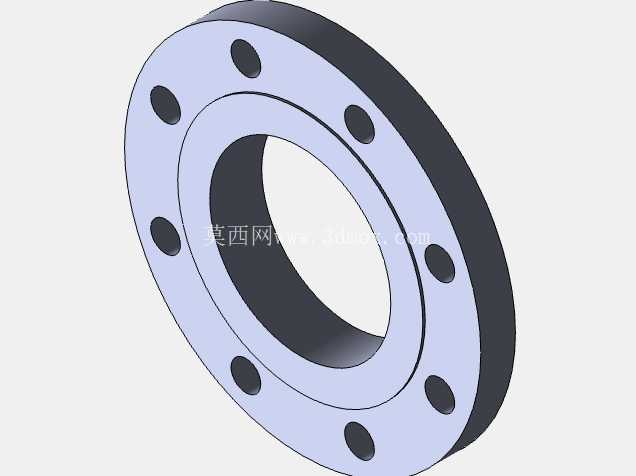

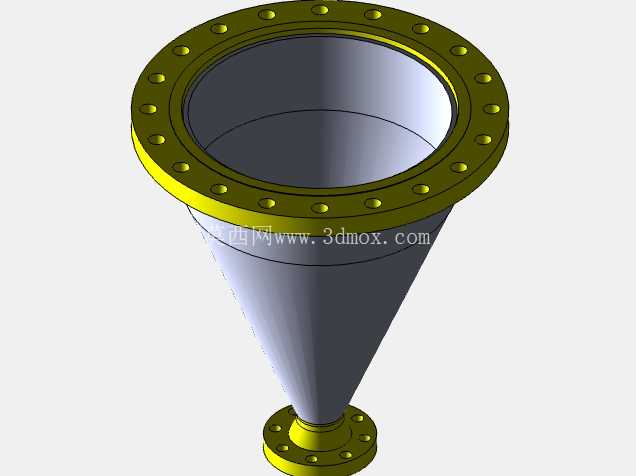

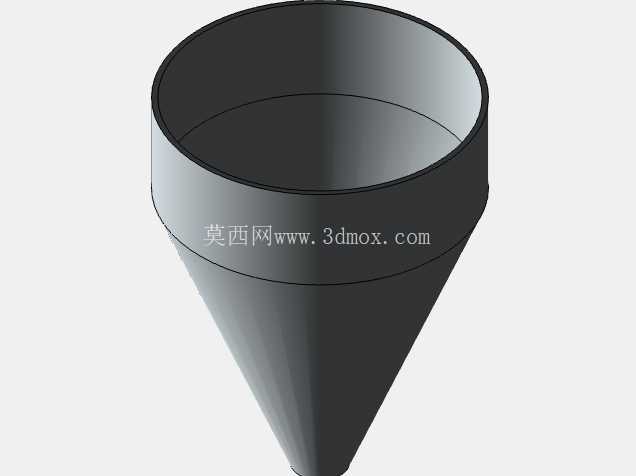

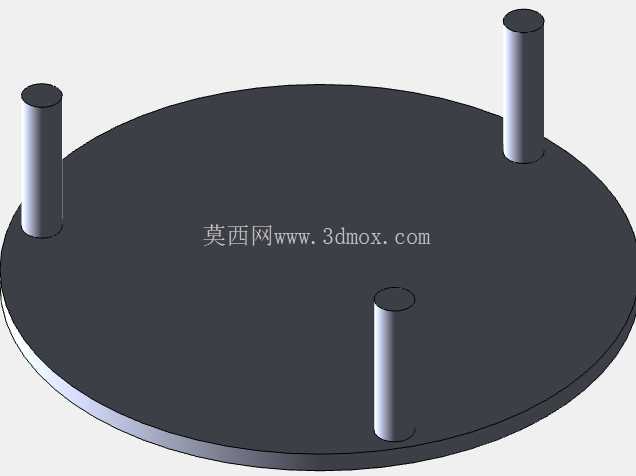

　　从安装边界来看，设备底部采用标准锥形封头过渡，配套裙式支座，支座底板预留地脚螺栓孔，可直接固定在混凝土设备基础上，安装时需保证筒体垂直度偏差不超过千分之一，避免内部盘管积液不均影响换热效率；所有外接法兰均采用统一的压力等级标准，可直接与同等级的工艺管道对接，无需额外配置转换接头。实际应用中，该设备可接入溶剂回收生产线的精馏工段前置环节，作为预分离器使用，能有效降低后续精馏塔的处理负荷，减少精馏过程的蒸汽消耗；也可单独用于小型化工生产批次的丙酮粗分离作业，配合外置冷凝器即可完成溶剂回收。

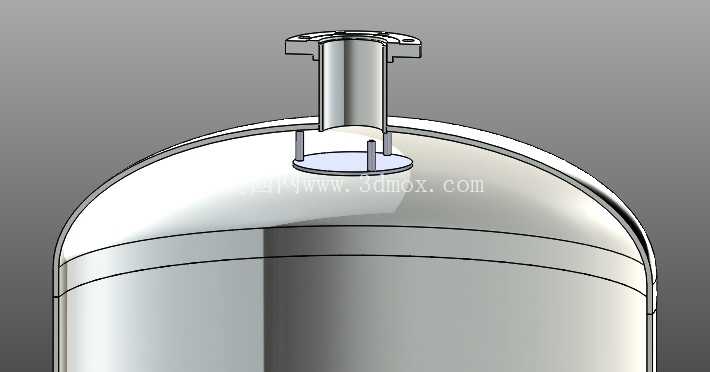

　　设计过程中针对丙酮介质的易燃易爆特性，所有与介质接触的壳体、盘管、接管材质均选用耐有机溶剂腐蚀的不锈钢材质，内壁做镜面抛光处理，减少溶剂挂壁残留；壳体上预留了温度计、压力表接口，可直接接入生产自控系统，实时监控筒体内的温度、压力参数，当参数超出安全阈值时可联动进料阀切断物料供给，避免超压风险。设备顶部除人孔外还设置了安全阀接管口，可配套弹簧式安全阀，当筒内压力超过设定值时自动泄压，保障生产运行安全。盘管的换热面积经过核算，可满足常规工况下进料温度40-60℃时的气相冷凝需求，若处理量提升，可通过调整冷却介质的流量、温度来适配不同的分离精度要求，无需对设备主体结构进行改动。筒体侧面还设置了两组液位计接口，可配套玻璃管液位计或磁翻板液位计，实时观察筒内重组分积液高度，及时调整排液阀开度，维持筒内液层高度稳定，避免液位过高淹没盘管影响气液分离效果，或是液位过低导致气相串入排液管线。
