双头开口梅花组合扳手结构设计

　　在设备装配、产线运维、售后维修等各类涉及紧固件拆装的场景里，组合扳手是一线作业人员随身工具配置里出现频率极高的手动五金件，区别于单头开口扳手或者单独的梅花扳手，这款双头同规格的组合扳手，把开口扳头和梅花扳头集成在同一根杆身上，作业时不需要频繁更换工具，能适配不同操作空间下的同规格螺栓螺母拆装需求。从实际作业场景来看，开口端的扳头开口尺寸与对应规格紧固件的对边尺寸严格匹配，开口处的倒角设计能让扳头快速套入紧固件，适合在紧固件顶部有遮挡、无法从端部套入的作业位置使用，比如设备机架侧面的螺栓、管线排布密集区域的紧固件，不需要完全对准紧固件端部，从侧面就能卡入完成施力；而另一端的梅花扳头采用十二角内孔结构，和紧固件的接触面积更大，施力时的受力点均匀分布在紧固件的多个棱边上，不容易打滑磨圆紧固件棱角，适合需要大扭矩拧紧或者拆卸锈死紧固件的工况，施力时的稳定性远高于开口端。

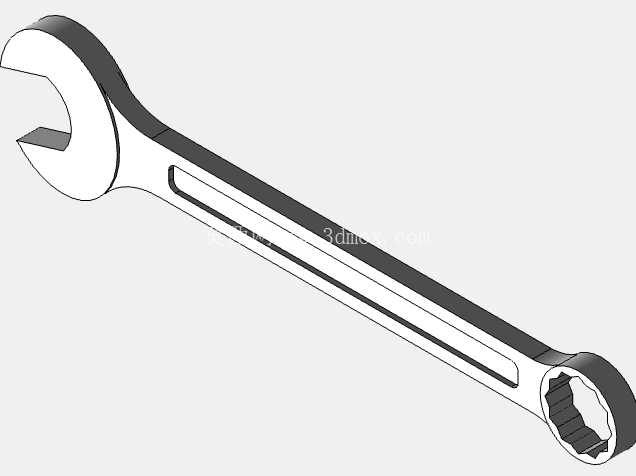

　　设计这款扳手的时候，首先要考虑的是杆身的受力变形量，手动扳手的施力扭矩是按照对应规格紧固件的额定拧紧扭矩来设定的，杆身的截面不能做成等厚的平板结构，要在握持区域做加强筋结构，也就是图中杆身中间的长槽凸起结构，这个结构不是装饰槽，是在不额外增加整体重量的前提下，提升杆身的抗弯曲强度，避免大扭矩施力时杆身出现弯折变形，同时长槽结构还能增加握持时的摩擦力，手上沾有少量油污的时候也不容易打滑。扳头和杆身的过渡区域要做圆弧过渡，不能出现直角尖角，一方面是避免应力集中，长期反复施力时过渡位置出现疲劳断裂，另一方面是作业时不会刮擦周边的零部件或者划伤操作人员的手部。两个扳头的同轴度要控制在合理公差范围内，杆身的直线度也要满足使用要求，避免梅花端套入紧固件时出现卡滞。从安装边界和尺寸适配来看，这款扳手的整体长度是按照对应规格紧固件的操作力臂设计的，长度过短会导致施力时扭矩不足，拧不动额定扭矩要求的紧固件，长度过长则会让工具整体过于笨重，狭小空间内操作时容易和周边零部件发生干涉，扳头的外径尺寸也要做严格控制，梅花端的外径不能过大，否则在沉孔内的紧固件作业时，扳头无法伸入沉孔套住紧固件，开口端的开口深度也要匹配对应规格紧固件的六角头高度，确保卡入后有足够的接触长度，施力时不会滑脱。

　　实际使用中，这类组合扳手的应用覆盖了从民用设备维修、工业产线装配到户外设备运维的各类场景，比如家电售后拆装、自行车维修、普通机械设备的日常维保、通讯基站设备的安装维护，只要是涉及对应规格外六角紧固件的拆装作业，都能用到这类工具。设计时还要考虑扳头的硬度匹配，扳头的工作区域要经过热处理达到合适的硬度，既要保证足够的耐磨性，长期使用不会因为磨损导致扳头尺寸超差打滑，又不能过硬导致脆性过大，施力时出现扳头崩裂的风险，杆身部分的韧性要足够，能承受一定的弯曲形变而不会直接断裂。另外，杆身的表面处理要兼顾防锈和握持手感，表面的氧化层或者镀层要均匀，避免在潮湿环境下使用后很快生锈，影响使用寿命和操作手感。

　　两个扳头的规格一致性要严格把控，因为这款是同规格双头组合扳手，开口端和梅花端适配的是同一尺寸的紧固件，两个端头的尺寸公差要保持一致，不能出现一端尺寸合格另一端尺寸超差的情况，否则会导致其中一端无法正常卡入对应规格的紧固件，失去组合设计的意义。在狭小空间作业时，梅花端还可以采用摆动小角度反复插拔的方式来拧动紧固件，不需要整圈转动扳手，这也是十二角梅花结构相比六角结构的优势，每次转动只需要很小的角度就能重新卡入紧固件，适合操作空间有限、扳手无法整圈旋转的位置，而开口端则适合快速拧动已经松动的紧固件，卡入后可以快速转动，提升作业效率，两种结构的优势结合在同一把扳手上，能减少作业人员随身携带的工具数量，降低工具负重，同时提升不同工况下的作业适配性。
