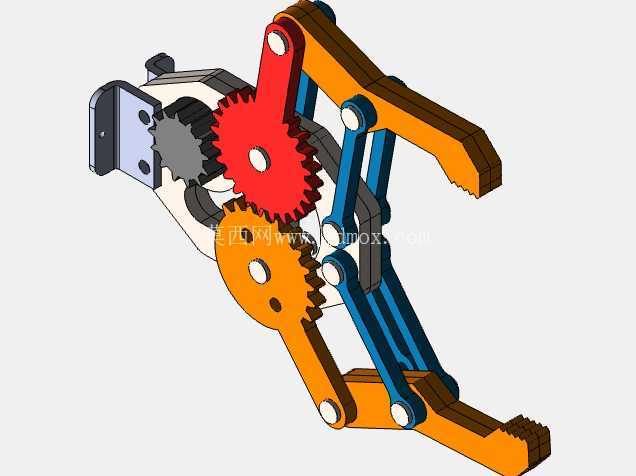

齿轮连杆联动式自适应机械夹爪结构

　　在工业自动化产线的物料搬运、工件上下料、异形件分拣场景中，末端执行器的适配性直接决定整线的运行效率与兼容性，这款采用齿轮与连杆复合传动的机械夹爪，正是针对中小规格规则与异形工件抓取需求开发的执行端结构。不同于传统单自由度平动夹爪仅能适配平行面工件的局限，该结构通过多组连杆的铰接联动配合齿轮副的同步传动，可实现两指的同步对向开合，同时在夹持过程中自动贴合工件外轮廓，对圆柱形、矩形、带局部凸起的异形工件都能形成稳定的多点接触，避免单点夹持带来的工件滑脱或表面压伤问题。

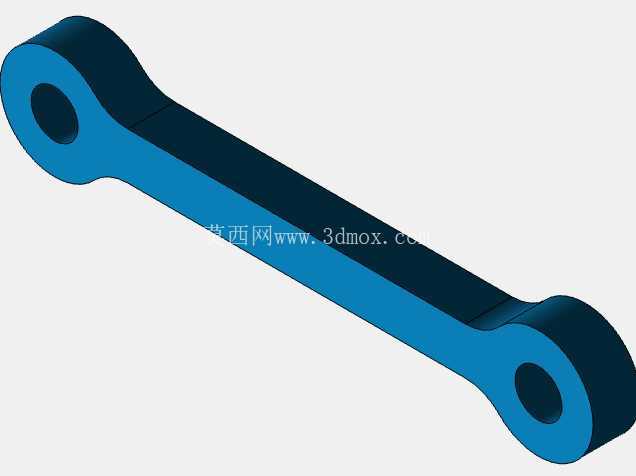

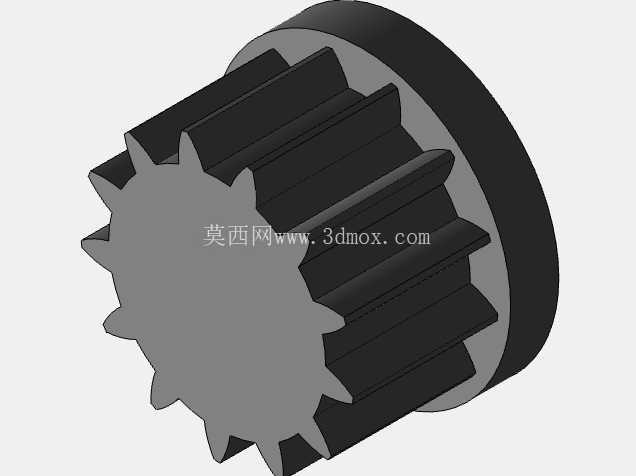

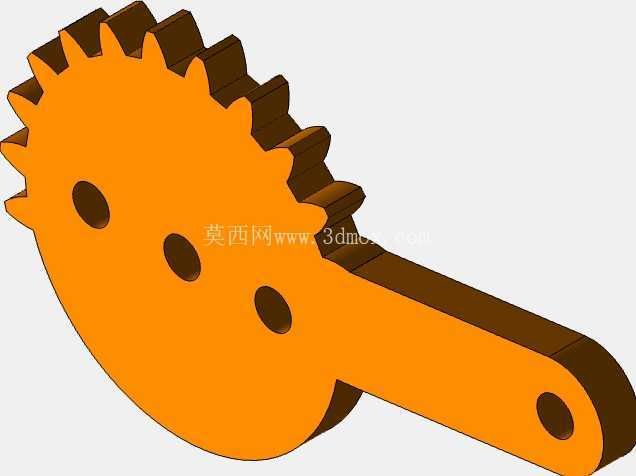

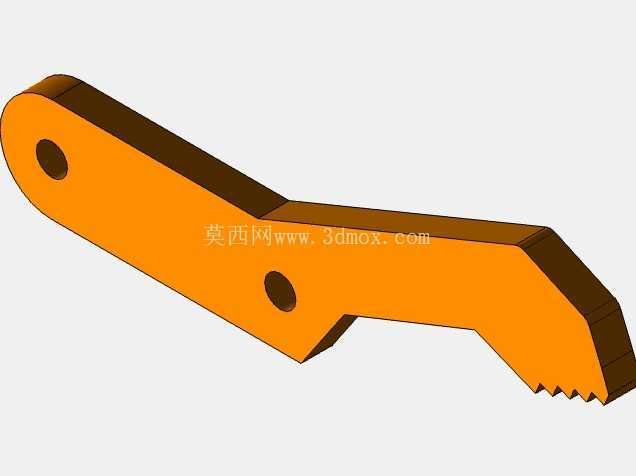

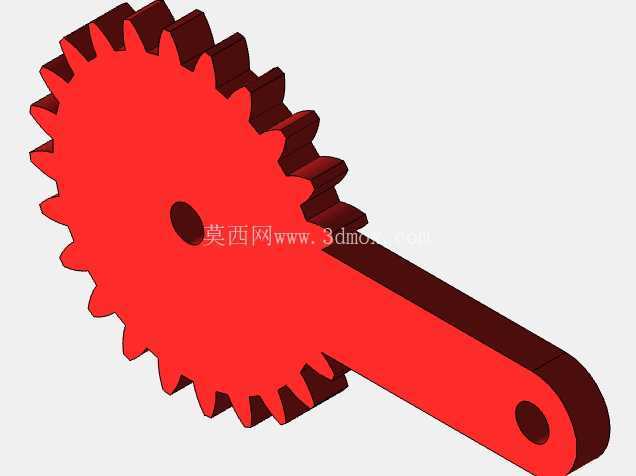

　　从结构设计逻辑来看，夹爪的动力输入设置在靠近安装法兰的中心齿轮位置，中心主动齿轮与两侧的从动齿轮形成定比传动，保证两侧夹指的开合动作完全同步，不会出现单侧偏载导致的工件偏移问题；每侧从动齿轮都与一组多连杆机构固连，连杆之间采用销轴铰接，铰接处预留0.02mm的间隙配合公差，既保证动作顺畅无卡滞，又能控制传动间隙在合理范围内，避免重复定位精度超差。夹指的内侧接触面设计有锯齿状防滑纹路，在夹持表面光滑的金属或塑料工件时，可增大接触摩擦力，无需额外粘贴防滑垫即可满足常规工况的抓取力要求，同时夹指末端做了圆弧过渡处理，避免开合过程中与周边设备或工件发生剐蹭。

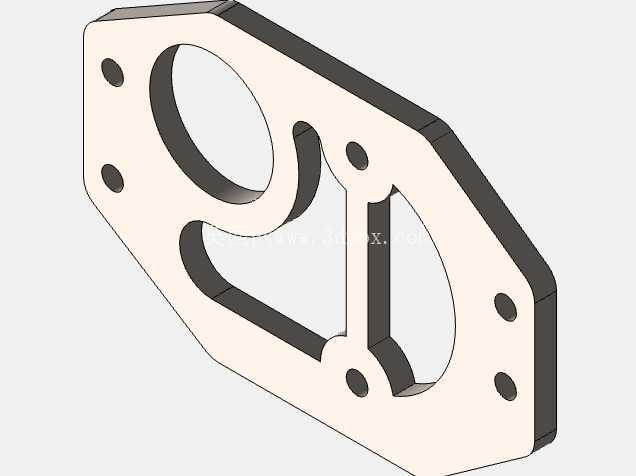

　　在安装边界方面，该夹爪的安装法兰设置在结构后端，采用标准的端面孔位布局，可直接适配市面主流的协作机器人、工业机械手末端接口，无需额外设计转接法兰；整体结构的横向开合行程覆盖10mm至80mm的工件尺寸范围，单指的夹持力可通过输入扭矩进行线性调节，针对不同重量、不同材质的工件可灵活调整输入参数，既可以夹持重量较轻的塑料电子件，也能满足中等重量金属机加工件的抓取需求。从实际应用的适配场景来看，该结构可直接用于3C电子行业的元器件分拣、机加工产线的半成品上下料、包装环节的盒装物料抓取，甚至在教学实训场景中也可作为机器人实训平台的末端执行模块使用。

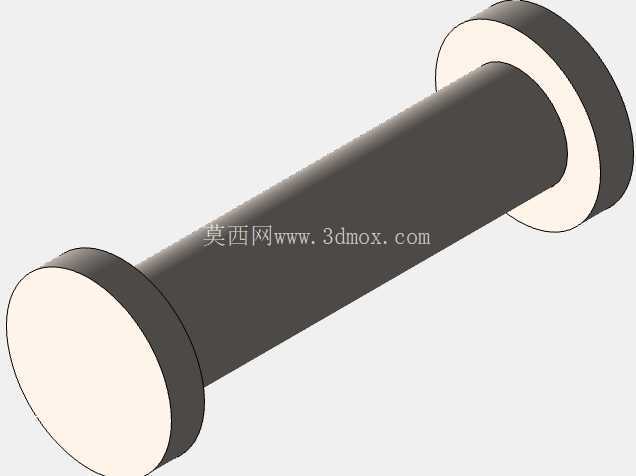

　　结构中所有的铰接销轴都采用标准圆柱销设计，齿轮采用渐开线直齿圆柱齿轮，加工工艺性好，普通的线切割、铣削设备即可完成零件加工，无需特殊定制的异形刀具，后期维护时如果出现零件磨损，可直接替换标准件，降低运维成本。在传动效率层面，齿轮副的传动效率可达95%以上，连杆机构的传动损耗极低，整个夹爪的动力输入仅需搭配小规格的旋转舵机或微型气缸即可驱动，无需配置大扭矩的动力元件，能有效控制末端执行器的整体重量，降低机械臂的负载负担。不同于气动夹爪需要配套气源管路的局限，该结构如果采用电机驱动，仅需布置动力线与信号线即可，在一些不方便布置气源的移动机器人、AGV搭载机械臂场景中也能适配使用。夹爪的整体结构没有复杂的曲面零件，所有板件都采用等厚度板材加工，装配时仅需依次完成齿轮啮合定位、连杆铰接、销轴锁紧即可，装配工序简单，对装配人员的技能要求较低，适合小批量加工制作或作为教学案例使用。在受力传递路径上，夹持工件时的反作用力会通过连杆传递到铰接销轴与齿轮副上，结构设计时对连杆的截面尺寸、齿轮的模数都做了针对性的强度校核，在额定夹持力下不会出现连杆变形或齿轮断齿的问题，长期重复运行的结构稳定性有充足保障。
