M5公制外螺纹六角板牙结构设计

在机械装配、设备维保、五金加工的日常作业场景里，外螺纹加工与修复是极为常见的工序，尤其是小规格公制螺纹的现场处理，往往需要兼顾操作便捷性与加工精度，六角板牙这类手动螺纹加工工具的应用频次极高。这款针对M5-8RH公制外螺纹设计的碳钢螺纹板牙，就是为适配小规格右旋外螺纹的套丝、修复作业开发的，不管是小型五金件的批量预制螺纹，还是现场设备上锈蚀、滑牙螺纹的修复，都能稳定发挥作用。

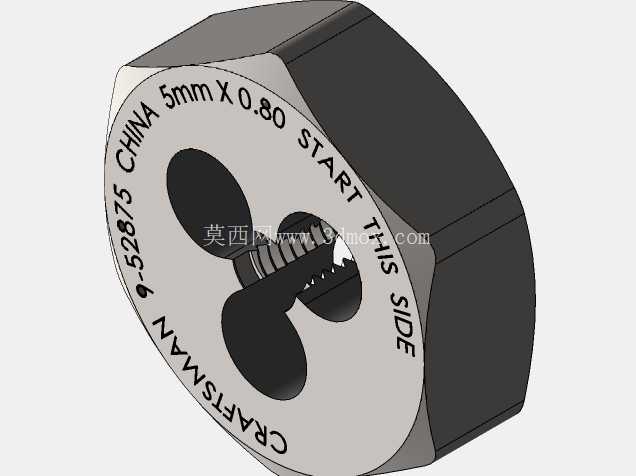

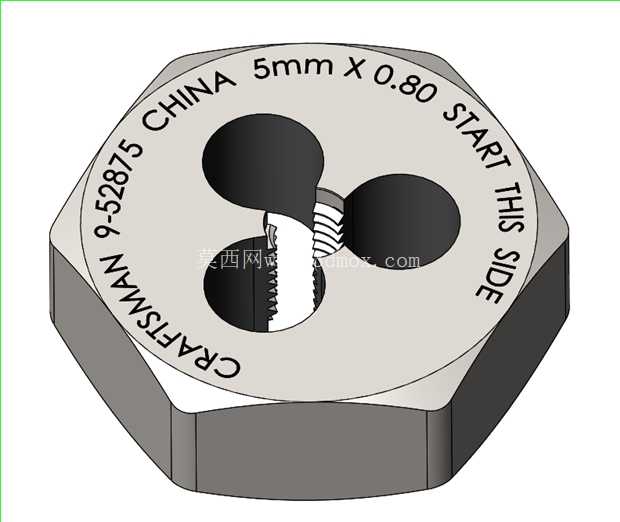

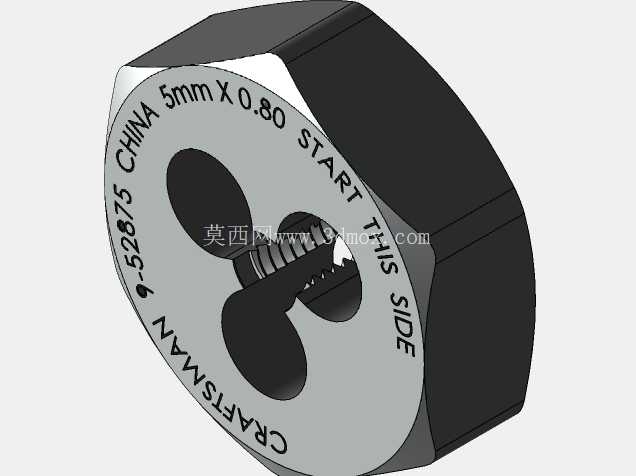

从实际使用的角度出发，板牙的外形采用六角头结构，整体厚度设定为0.350英寸，六角头对边尺寸为1英寸，这个尺寸设计充分考虑了手动工具的夹持适配性——常规的活动扳手、固定开口扳手都能直接卡合六角面施加扭矩，不需要额外定制专用板牙架，在户外抢修、没有专用套丝工具的场景下，随手取用普通扳手就能开展作业，大幅降低了工具适配门槛。板牙的起始加工侧设计了锥形倒角结构，这个细节是套丝作业能否顺利导入的关键：刚开始套丝时，锥形倒角能让板牙平稳对准待加工的圆杆坯料，自动找正螺纹起始位置，避免刚开始进刀就出现歪牙、乱牙的问题，哪怕是操作经验不算丰富的维保人员，只要保持板牙与杆体垂直，就能顺利完成初始进刀。

板牙本体上开设的三个泄压槽，是排屑与切削力平衡的核心设计。套丝过程中，碳钢材质的板牙切削刃会从坯料上剥离金属切屑，如果没有足够的排屑空间，切屑会卡在切削刃与坯料之间，轻则刮伤已加工的螺纹表面，造成螺纹牙型缺损、粗糙度超标，重则会挤住板牙导致扭矩骤增，甚至掰断板牙或者拧变形待加工的细杆。三个泄压槽均匀分布在板牙端面上，既给切屑预留了排出通道，让切削过程中产生的金属碎屑能顺着槽体及时排出，不会积存在切削区域，同时也让三个方向的切削刃受力更均衡，避免单侧受力过大导致板牙崩刃，延长工具的使用寿命。

从材料选型来看，选用碳钢作为板牙基材，是兼顾加工性能与使用成本的选择。碳钢的硬度经过热处理后可以满足常规钢材、铝材等常见五金材质的套丝需求，加工M5规格的外螺纹时，切削刃的耐磨性足以应对日常维保、小批量加工的使用强度，不会加工几个螺纹就出现刃口磨损变钝的问题，同时相比高速钢材质的板牙，碳钢材质的成本更低，对于日常使用频率不算极高的工厂维保班组、个人维修从业者来说，性价比更突出。板牙端面上标注的起始面标识，能让使用者快速识别进刀方向，避免反向安装导致的切削刃崩损，这个细节在现场作业光线不佳、操作人员注意力分散的情况下，能有效减少工具误装损坏的概率。

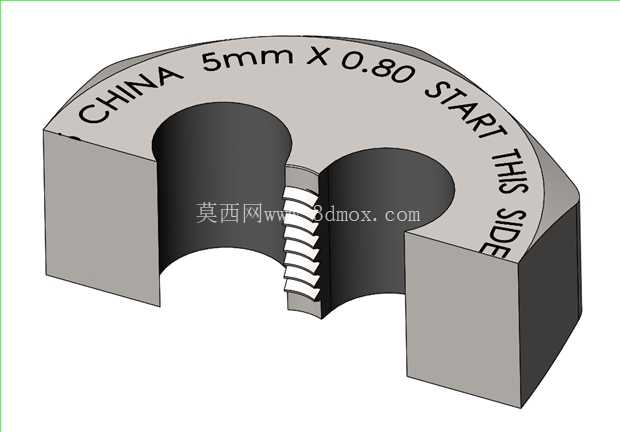

在实际的三维建模过程中，这类工具的建模重点在于牙型的精准还原与结构细节的写实：首先要严格按照M5公制螺纹的牙型参数，还原内孔处的切削螺纹牙型，保证牙型角、螺距的尺寸精度，因为板牙的核心功能就是复制标准螺纹牙型，一旦牙型参数出现偏差，加工出来的外螺纹就无法和标准内螺纹正常配合，出现滑牙、卡滞、配合间隙超标的问题。其次是六角外形的尺寸公差要符合手动工具的夹持要求，六个平面的平面度、相邻面的夹角都要控制在合理范围内，保证扳手夹持时不会打滑。三个泄压槽的位置、槽体的倒角与过渡圆弧也要准确还原，因为这些结构直接影响板牙的受力分布，建模时如果忽略了槽边的过渡圆角，后续做有限元受力分析时就会出现应力集中的误判，无法反映真实工具的受力状态。起始侧的锥形倒角角度也要和实际产品一致，倒角的轴向长度直接影响初始进刀的导入性能，建模时不能随意简化这个结构。

从应用场景延伸来看，这类小规格六角板牙不仅用于机械加工车间的小批量零件套丝，更多时候会出现在设备维保现场：比如小型设备上的紧固螺栓锈蚀断裂，需要现场重新加工螺杆端头的螺纹；或者自制小型五金构件时，在圆杆端头加工外螺纹配合螺母实现紧固；甚至在水电安装、小型钢结构搭建的现场，遇到螺纹损坏的情况，都可以用这类板牙快速修复，不需要更换整个零件，大幅降低维修成本与停机时间。设计这类工具的三维模型时，除了还原外观结构，更要理解每个结构对应的实际功能，不能只做外形的视觉复刻，要让模型能够用于后续的加工工艺模拟、工具受力分析、作业过程仿真，真正服务于结构设计与工艺优化的需求。
