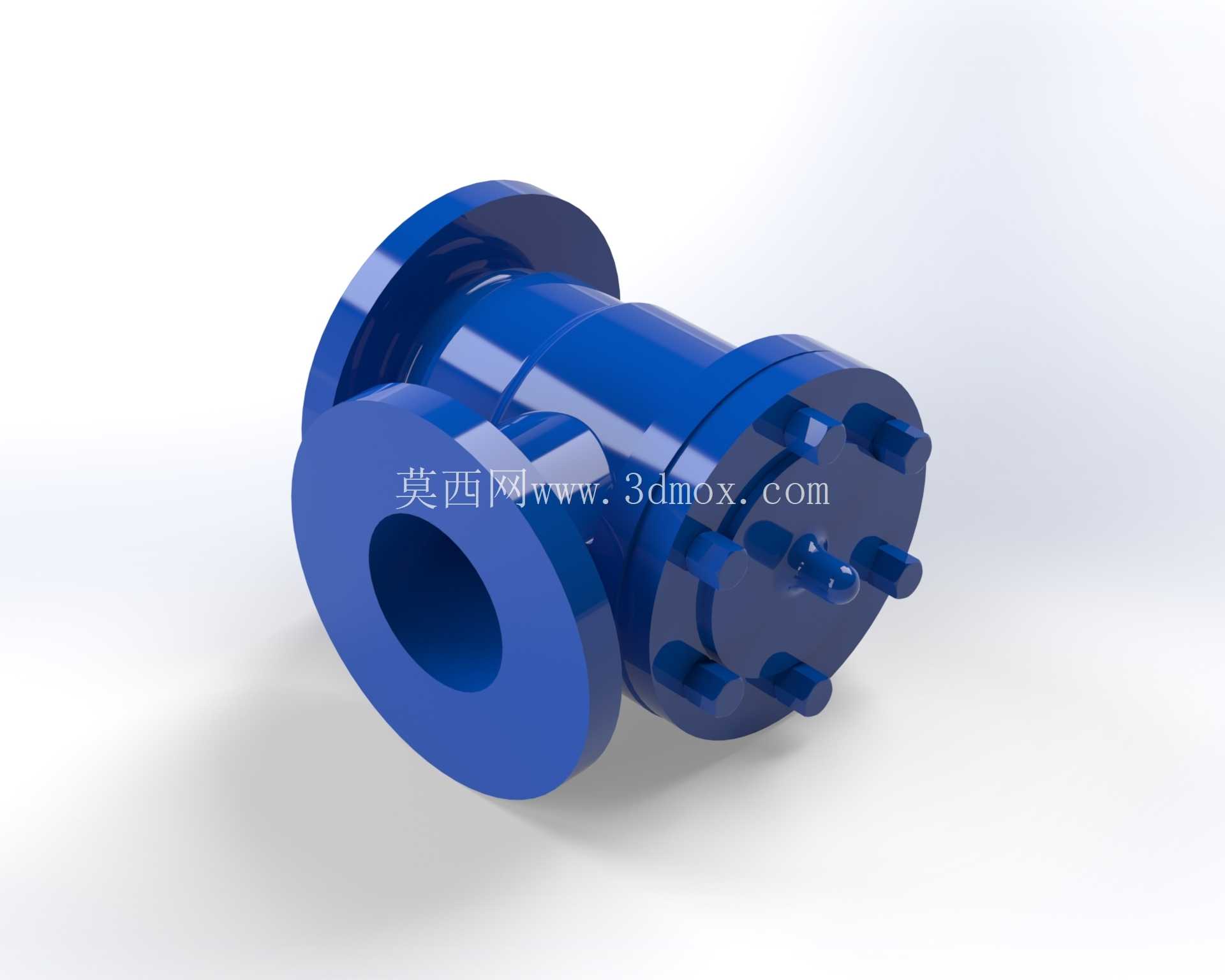

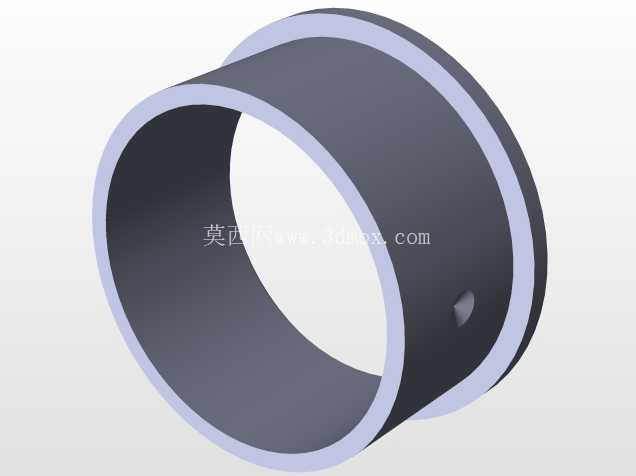

法兰连接立式升降式止回阀结构设计

在工业流体输送管路系统中，介质倒流是极易引发泵组叶轮反转、管路水锤冲击、上游设备承压过载的常见风险点，这类风险的防控核心部件就是止回阀，本次呈现的法兰连接立式止回阀结构，正是针对中低压洁净流体管路单向通断需求开发的典型结构。从实际应用场景来看，这类结构的止回阀常被布置在离心泵出口端、换热设备介质入口侧、压缩空气分支管路节点，以及给排水系统的竖向管段上，依靠介质自身流动产生的推力实现自动启闭，不需要额外配置执行机构或人工操作，能在介质出现反向流动趋势的瞬间快速截断通路，避免倒流带来的设备损坏与工艺紊乱。

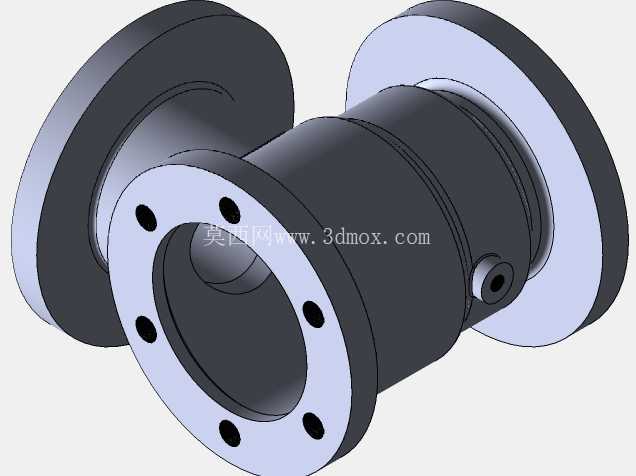

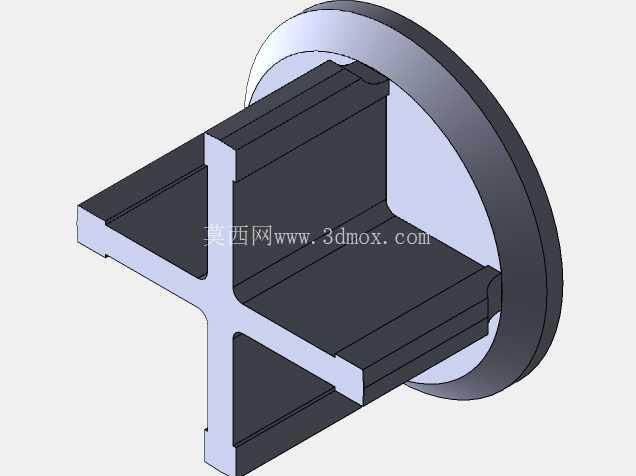

从功能特性层面拆解，该止回阀采用升降式阀瓣结构，相比旋启式止回阀，其阀瓣运动轨迹与管路轴线完全重合，密封面贴合过程无侧向滑移，密封副的磨损更均匀，长期运行的密封可靠性更优，适合对截断泄漏量要求较高的清水、轻质油品、低压气体等介质工况。阀瓣导向结构集成在阀腔内部的肋板上，导向间隙控制在0.2-0.3mm区间，既保证阀瓣升降动作无卡滞，又能避免阀瓣在介质高速流动时出现偏摆振荡，降低运行过程中的流体噪声与结构振动。两端采用标准法兰连接结构，法兰密封面为突面形式，适配通用的非金属平垫片或金属缠绕垫片，安装时不需要对管路端部做特殊加工，只要保证两端法兰同轴度偏差不超过1mm，就能实现可靠密封，现场安装的适配性较强。

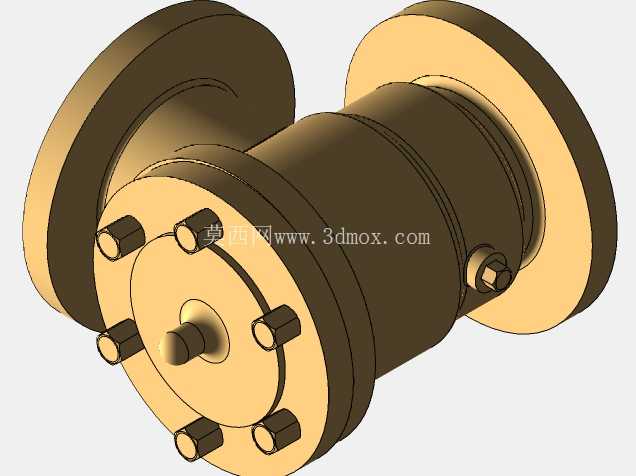

在设计思路上，该结构优先考虑了流阻优化与维护便捷性的平衡：阀腔采用等径过渡设计，介质从入口法兰进入后，流道截面没有出现突然收窄或扩张，阀瓣全开状态下，介质通流截面达到管路通径的85%以上，相比同通径的对夹式止回阀，流阻系数降低约20%，能减少管路系统的输送能耗。阀盖与阀体采用螺栓连接结构，侧面均布的紧固螺栓提供足够的密封预紧力，当需要清理阀腔内部杂质、更换密封副时，不需要将整个阀体从管路上拆卸下来，只要松开阀盖螺栓就能取出内部阀瓣组件，大幅降低现场维护的工作量。阀体外部的加强筋布置在法兰与筒体连接的应力集中区域，通过有限元应力校核，在1.6MPa公称压力工况下，最大应力值远低于铸件材料的许用应力，不会出现结构变形或开裂问题。

关于外形尺寸与安装边界，该止回阀的结构长度符合管路附件的通用尺寸标准，不需要额外调整管路预留间距就能直接替换同通径的同类型阀门；法兰螺栓孔的中心距、孔径均匹配对应压力等级的法兰标准，现场安装时不需要重新配钻法兰孔。安装时需要注意介质流向必须与阀体上的标识方向一致，且该结构更适合安装在竖向管段上，若要在水平管段使用，需要调整阀瓣导向结构的配重，避免阀瓣因自重出现提前关闭或密封不严的问题。另外，阀腔内部没有设置弹簧构件，完全依靠介质推力开启、阀瓣自重与反向介质压力实现关闭，因此对介质的清洁度有一定要求，若介质中含有大颗粒固体杂质，需要在阀前加装过滤装置，避免杂质卡滞阀瓣导致止回功能失效。

从结构细节来看，阀瓣密封面采用堆焊硬质合金的设计，密封面宽度控制在3-5mm，既能保证足够的密封比压，又不会因为密封面过宽导致启闭阻力过大；阀体与阀盖的密封槽设置在阀盖端面，垫片安装时定位准确，紧固螺栓时不会出现垫片偏移问题。整体结构没有复杂的异形曲面，铸件的工艺性较好，适合采用砂型铸造批量生产，加工工序集中在法兰端面、密封面、螺栓孔等位置，加工难度低，生产制造成本可控。在实际选型过程中，只要确认管路通径、公称压力、介质类型三个核心参数与阀门参数匹配，就能直接选用，不需要做额外的结构修改，能大幅缩短管路系统的设计选型周期。
