手轮驱动法兰连接进料止回阀结构设计

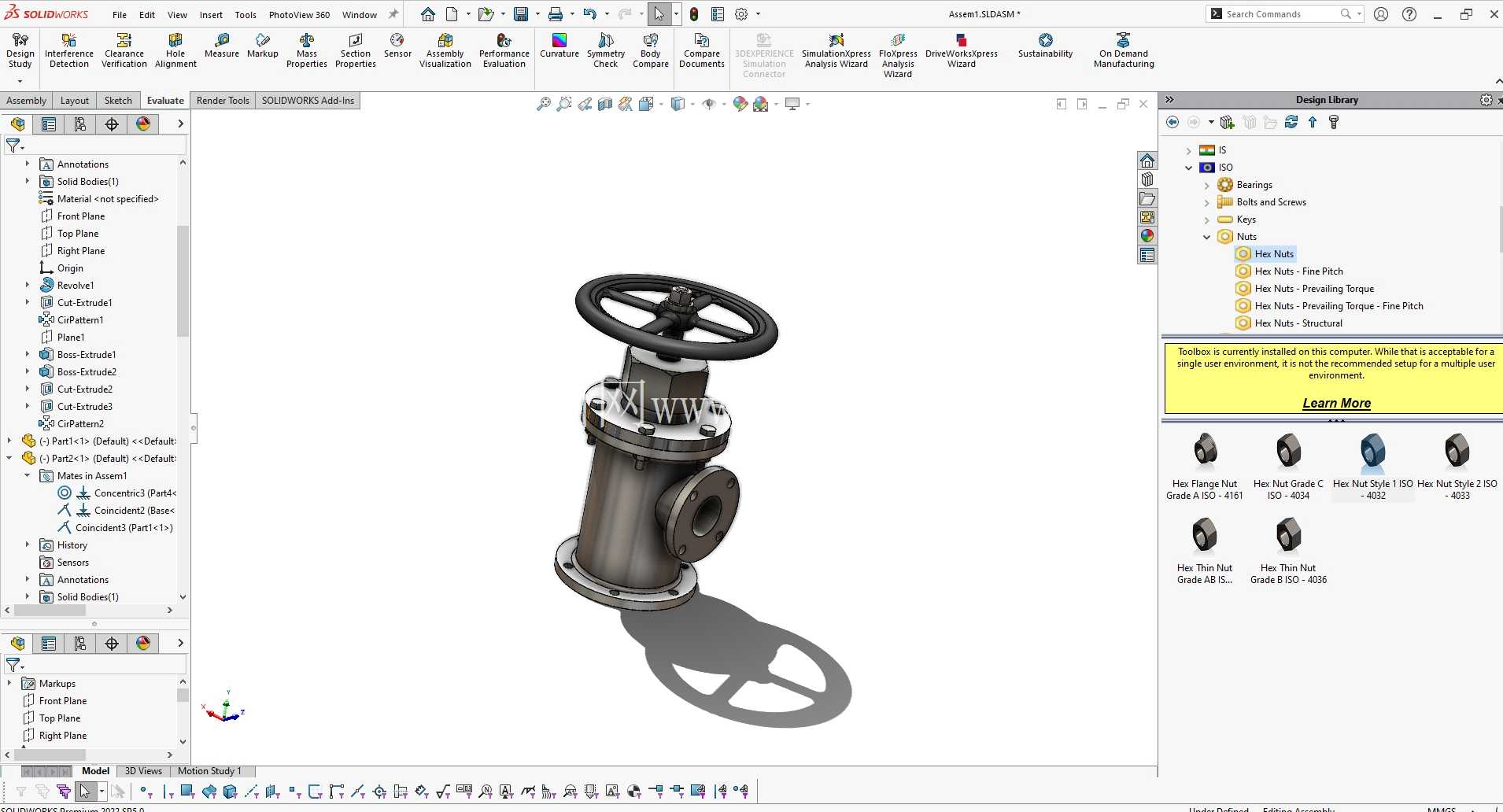

　　在流体输送管路系统中，进料止回阀是控制介质单向流动、避免回流干扰上游工序的核心阀件，这类阀件常应用在化工原料进料段、水处理介质输送管路、小型生产装置的物料补给支路中，既要满足手动调节通断的操作需求，也要具备可靠的止回密封性能，避免停机或压力波动时介质倒流引发的物料混掺、泵体反转等工程问题。这款手轮驱动的进料止回阀采用明杆结构设计，阀杆上部连接手轮操作机构，通过梯形螺纹传动实现阀瓣的升降控制，手轮采用三幅条轮缘结构，轮缘做圆弧过渡处理，操作时握持受力均匀，即使在带压工况下微调开度也能获得足够的操作力矩，不会出现打滑硌手的问题。阀杆中部设置填料密封段，通过压盖压紧填料实现阀杆与阀盖之间的动密封，避免介质沿阀杆配合间隙向外泄漏，填料腔预留足够的压缩余量，可在长期使用出现密封衰减时，通过拧紧压盖螺栓补偿密封压力，无需整体拆解阀件即可完成维护。阀瓣下部与阀座的密封配合面做锥面贴合设计，相比平面密封具备更好的自对中性能，即使阀瓣升降过程中出现微小的径向偏移，也能在关闭瞬间贴合密封面，保证截断状态下的零泄漏。

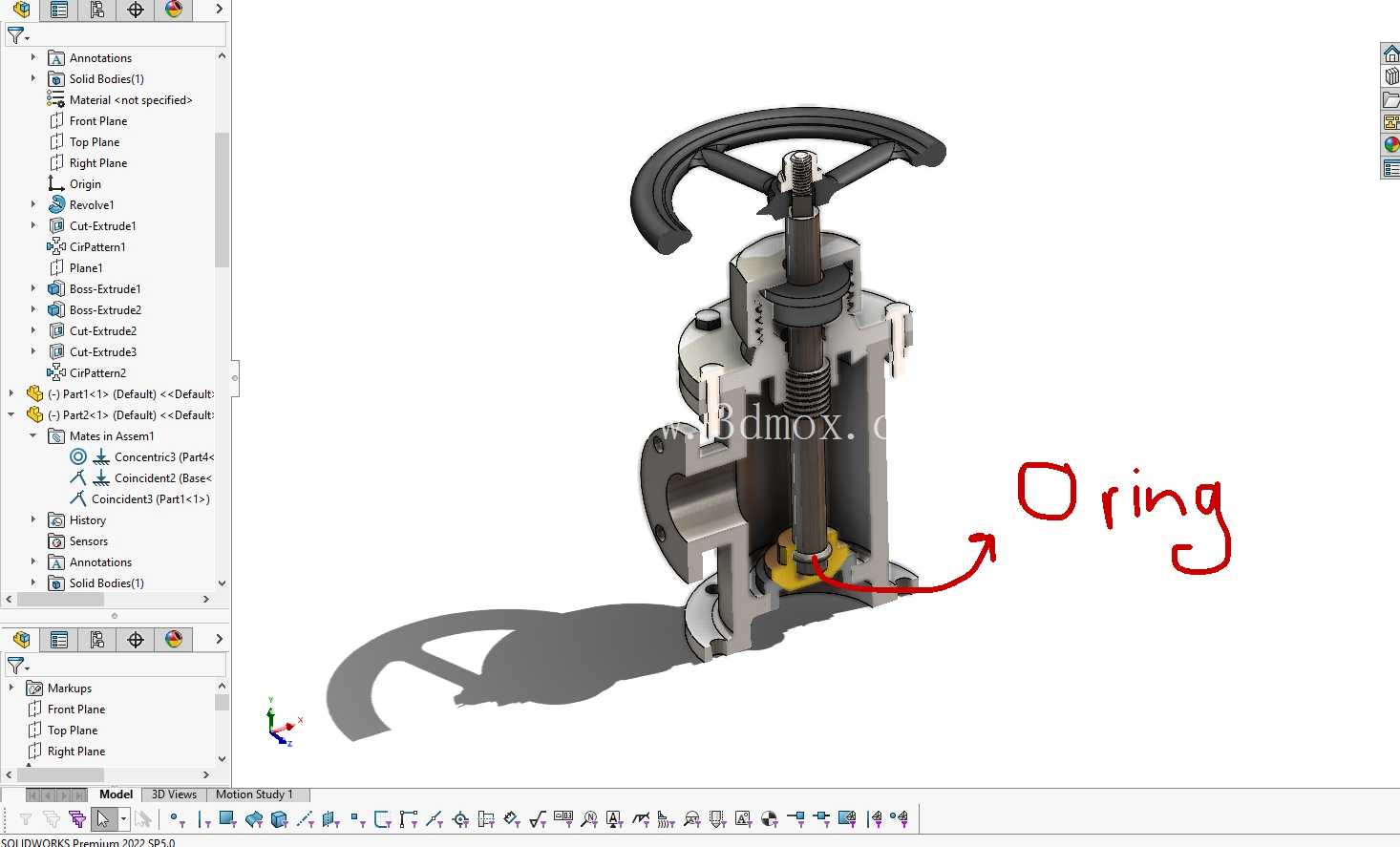

　　模型中特意标注的O型密封圈设置在阀瓣下部与阀杆的连接位置，属于静密封结构，主要用于阻断介质沿阀瓣与阀杆配合间隙向上渗漏的路径，O型圈采用沟槽式安装，沟槽尺寸按照密封件标准设计，既保证安装时不会出现密封圈挤切损伤，也能在介质压力作用下让密封圈产生自紧效应，压力越高密封贴合越紧密。阀体采用直通式法兰连接结构，两侧法兰的密封面、螺栓孔位置尺寸均按照通用管路法兰标准匹配，可直接对接同通径的工业管路，安装时无需额外加工转接件，法兰背面设置加强筋结构，缓解螺栓预紧力作用下法兰面的变形问题，避免因法兰翘曲引发的密封面泄漏。整个阀的内部流道做圆弧过渡处理，没有直角突变结构，介质流经阀腔时的流阻更小，不会在阀腔内部形成涡流滞流区，减少介质中固体颗粒在阀内沉积卡涩阀瓣的概率。从设计逻辑上看，这款阀件将手动截止调节功能与止回功能整合在同一阀体中，相比单独安装截止阀加止回阀的管路配置，减少了两组法兰连接点，既降低了管路泄漏风险，也缩小了阀组安装所需的空间，适合安装空间紧凑、需要同时兼顾手动截流与止回功能的进料管路场景。

　　建模过程中对所有配合间隙做了工程化处理，阀杆与阀盖导向套的配合间隙控制在合理范围，既保证阀杆升降顺畅无卡滞，也避免间隙过大导致阀瓣歪斜；手轮与阀杆的连接采用键传动加锁紧螺母固定的结构，可承受操作时的扭转力矩，不会出现手轮空转的问题；阀盖与阀体的连接采用螺栓均布压紧，密封面设置垫片密封，保证中法兰位置的密封可靠性。在安装边界上，这款阀的手轮操作高度预留了足够的操作空间，安装时手轮上方无需预留过长的操作行程，手轮旋转一圈对应的阀瓣升程经过优化，既可以实现开度的精细调节，也能在全开状态下让阀瓣完全抬离流道，减少对介质流动的遮挡。

　　对于三维建模练习者而言，这款模型覆盖了螺纹传动、密封结构设计、法兰连接、标准件选型等多个机械设计常用知识点，拆解建模的过程可以熟悉阀类产品的典型结构逻辑，掌握不同配合类型的间隙设置原则，理解静密封、动密封的结构设计差异，也能为后续同类型阀件的设计改型提供结构参考。在实际工程应用中，这类阀件可适配水、低粘度油品、无强腐蚀性的化工介质等多种流体工况，根据实际输送介质的特性更换对应材质的密封件与阀体材质，即可覆盖不同压力等级的管路使用需求，阀件的易损件包括填料、O型圈、阀瓣密封面，均为可更换结构，日常维护无需整体更换阀体，可有效降低设备运维成本。
