亚德客常闭双向流体控制电磁阀结构

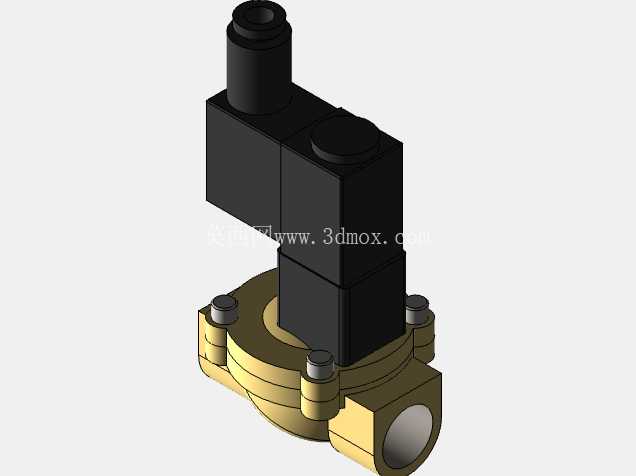

　　在气动流体控制回路的搭建过程中，这类常闭式双向电磁阀是中小通径流体通断控制的核心执行元件，常见于民用净水设备、小型气动给水管路、自动化设备冷却循环回路、轻工机械的流体配送工位，承担着接收电信号后快速切换管路通断状态的作用，相比手动阀能够实现远程电控操作，适配自动化产线的无人值守控制需求。从结构设计来看，这款阀采用上下分体式的布局，上部为电磁驱动的线圈与动铁芯组件，外部包覆绝缘塑壳，既能够实现电磁回路的导磁闭合，也可以隔绝线圈与外部环境的接触，避免车间内的水汽、粉尘侵入线圈造成绝缘失效，塑壳顶部的接线端做了凸起的防护结构，方便接线后做防水密封处理，适配多尘、潮湿的安装工况。

　　下部为阀体流道部分，采用黄铜锻压成型的阀体结构，黄铜材质本身具备不错的耐水腐蚀性能，同时加工切削性能好，能够保证流道内壁的光洁度，减少流体通过时的压损，阀体两侧为内螺纹连接端口，适配常规的水气管路螺纹安装标准，不需要额外定制转接头就可以直接接入现有管路，降低现场安装的改造成本。常闭型的设计逻辑是在电磁阀未通电的状态下，动铁芯在复位弹簧的作用下压紧密封膜片，切断上下游流道的连通，避免管路在失电状态下出现流体泄漏，符合多数流体控制场景的安全要求，当线圈得电后，电磁力克服弹簧弹力带动动铁芯抬升，膜片上方的泄压孔导通，膜片上下形成压差后被流体顶起，流道完全导通，流体可以双向通过阀腔，相比单向电磁阀能够适配流向可能出现变化的回路，比如带背压的循环管路、重力回流的供水支路，不需要额外在阀前加装单向阀来限制流向。

　　在安装边界的设计上，线圈部分与阀体部分采用同轴布局，线圈的侧向出线结构让阀的整体安装占用空间更规整，阀体底部的四个固定螺栓采用对称分布，既可以将阀直接通过螺纹串接在管路中，也可以借助支架通过螺栓孔将阀固定在设备安装板上，避免管路振动导致阀的连接螺纹松动。密封结构上，动铁芯与膜片的接触位置采用耐水橡胶密封件，膜片本身为夹布橡胶材质，既具备足够的结构强度承受管路的工作压力，也能够在长期频繁启闭的工况下保持密封性能，不会因为反复形变出现开裂泄漏的问题。流道设计上采用了直流道的结构，流体通过阀腔时没有过多的弯折，相比折角流道的电磁阀压损更小，在相同通径下能够通过更大的流量，减少阀件本身对管路流量的限制。在实际选型应用中，这类阀适配的工作介质为经过过滤的清水、压缩空气以及无腐蚀性的轻粘度流体，不适用于含有大颗粒杂质的污水管路，否则杂质容易卡滞在膜片密封位置造成关闭不严的泄漏问题，所以通常在阀的上游会配套安装相应精度的过滤器，保障阀的长期可靠运行。线圈的绝缘等级适配常规工业环境的使用要求，长时间通电工作时的温升控制在标准允许范围内，不会因为过热造成线圈烧毁，同时线圈部分可以根据不同的供电需求更换对应电压等级的组件，不需要更换整个阀体，降低后期的维护更换成本。

　　从建模的细节来看，模型还原了阀体上的安装螺栓凸台、线圈塑壳的分型线、阀体流道端口的螺纹退刀结构，以及线圈顶部的接线座结构，能够直接用于设备装配的干涉检查，在做设备布局设计时，可以直接将模型导入装配体，核对阀的安装空间是否足够，接线位置是否与周边的结构件产生干涉，管路连接后的操作维护空间是否满足要求，避免实际加工装配时才发现空间不足的问题。相比简化的阀类模型，这个模型还原了各个部件的实际装配关系，能够用于拆解展示阀的内部工作原理，也可以作为气动回路教学的演示模型，帮助设计人员快速理解常闭电磁阀的结构组成与工作逻辑，在做类似阀件的改型设计时，也可以参考这个模型的布局比例，调整通径、连接方式等参数来适配特定的工况需求。
