带透明视段双法兰连接管道视镜结构

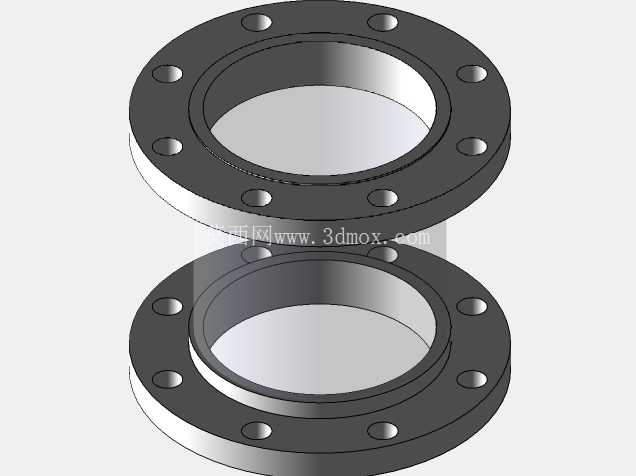

　　在化工、食品饮料、制药、市政给排水等涉及流体输送的管路系统中，管道视镜是不可或缺的直观观测部件，这套双法兰带透明视段的视镜结构，主要用于安装在工艺管路的特定节点，帮助运维人员直接观测管路内部流体的流动状态、介质颜色、浑浊度、是否存在杂质沉积或气泡夹带等情况，无需拆解管路即可快速判断工艺运行是否正常，大幅降低日常巡检的排查成本。从结构设计来看，该视镜采用上下对称的法兰连接结构，两端法兰均按照标准法兰的安装尺寸设计，周向均匀分布8个螺栓通孔，能够直接与同压力等级、同公称通径的管路法兰配对安装，不需要额外加工过渡接头，适配绝大多数常规工业管路的安装场景。

　　中间的透明视段采用直通式结构，内部流道与两端法兰的内孔完全同轴对齐，不存在流道突变的台阶结构，能够最大程度降低流体经过视镜时的局部阻力，避免介质在视镜内部形成滞留死角，对于输送含微小颗粒的介质、高粘度介质时，也能减少介质挂壁、沉积的概率，保证观测视野的清晰度。上下法兰与中间透明视段的连接位置采用端面密封结构，密封面加工精度满足对应压力等级的密封要求，装配时配合适配的密封垫片即可保证连接位置无泄漏，不需要额外的密封结构辅助。

　　在实际选型应用中，这类视镜的安装边界需要提前确认：首先是公称通径需要与对接管路完全匹配，其次法兰的螺栓孔中心距、螺栓孔直径、法兰厚度都需要符合对应压力等级的法兰标准，避免现场安装时出现螺栓无法对位、法兰密封面贴合不严的问题；安装时需要注意视镜的透明段避免受到额外的外力载荷，管路的同轴度偏差需要控制在允许范围内，防止透明视段受到附加弯矩导致开裂损坏。从建模逻辑来看，该结构的建模优先保证法兰安装尺寸的准确性，螺栓孔的位置度、法兰密封面的平面度都按照实际加工公差要求进行建模还原，中间透明视段的壁厚根据使用压力等级做了对应设计，既保证足够的承压强度，又不会因为壁厚过厚影响观测视野的清晰度；两端法兰的背面做了倒角处理，避免安装时划伤密封垫片，法兰内孔与透明视段的对接位置做了平滑过渡处理，减少流体冲刷的局部阻力。

　　这类视镜通常安装在泵的进出口位置、换热器的进出口管路、过滤设备的上下游、反应釜的物料进出管路等需要重点观测介质状态的位置，相比传统的单窗式视镜，这种直通式全透明视段的视镜观测范围更大，能够从侧面完整观测整个管路截面的介质流动状态，不存在观测盲区，对于判断管路是否存在满管流动、是否存在气液两相流的状态更加直观。在日常维护中，这种结构的视镜拆解也十分方便，只需要松开两端法兰的连接螺栓，即可将视镜整体从管路中拆下，对透明视段的内壁进行清洗，去除附着的介质残留，保证观测视野清晰，不需要对两侧管路进行大范围拆解，维护工作量较小。建模过程中对法兰的所有安装尺寸都做了参数化处理，调整公称通径、压力等级参数时，法兰外径、螺栓孔数量、螺栓孔直径、螺栓孔中心距、法兰厚度、视段长度等参数都可以同步更新，能够快速衍生出不同规格的同系列视镜模型，方便不同管路设计场景下直接调用。
