内径22毫米内螺纹等径三通管道接头

在民用给排水、小型气动回路、低压液压输送、家装水暖改造这类需要对管路进行分流合流的场景里，等径内螺纹三通是出现频率极高的管路连接件，这款公称通径对应22毫米内径的三通接头，就是针对小口径管路分支需求设计的结构件。日常做设备气路排布、家装冷热水管改线、小型灌溉管路布设的时候，经常会遇到单路供料需要分成两个同向输出、或是两路介质汇入单路输送的需求，这时候不需要额外焊接、粘接管路，直接通过三个端口的内螺纹和对应规格的外螺纹管道旋接，就能快速完成T型节点的搭建，大幅降低现场施工的装配难度，也减少了多接头拼接带来的泄漏风险点。

从结构设计逻辑来看，这款三通采用等径T型布局，三个连接端口的内径完全一致，都是22毫米，不存在通径缩口的问题，介质在三个端口之间流动的时候不会因为通径变化产生额外的压损，对于输送压力稳定要求较高的小型气动回路来说，这个细节能有效避免支路输出压力不足的问题。三个端口都设计了标准内螺纹结构，螺纹牙型按照通用管螺纹规范做了等距排布，牙顶和牙底预留了足够的密封填料填充空间，现场装配的时候配合生料带、液态密封胶使用，就能满足1.6MPa以下低压工况的密封要求，不需要额外做焊接或者法兰连接，后期维护拆卸也很方便，哪个支路出现堵塞或者损坏，直接旋开对应接头就能更换，不用整段管路切割重做。

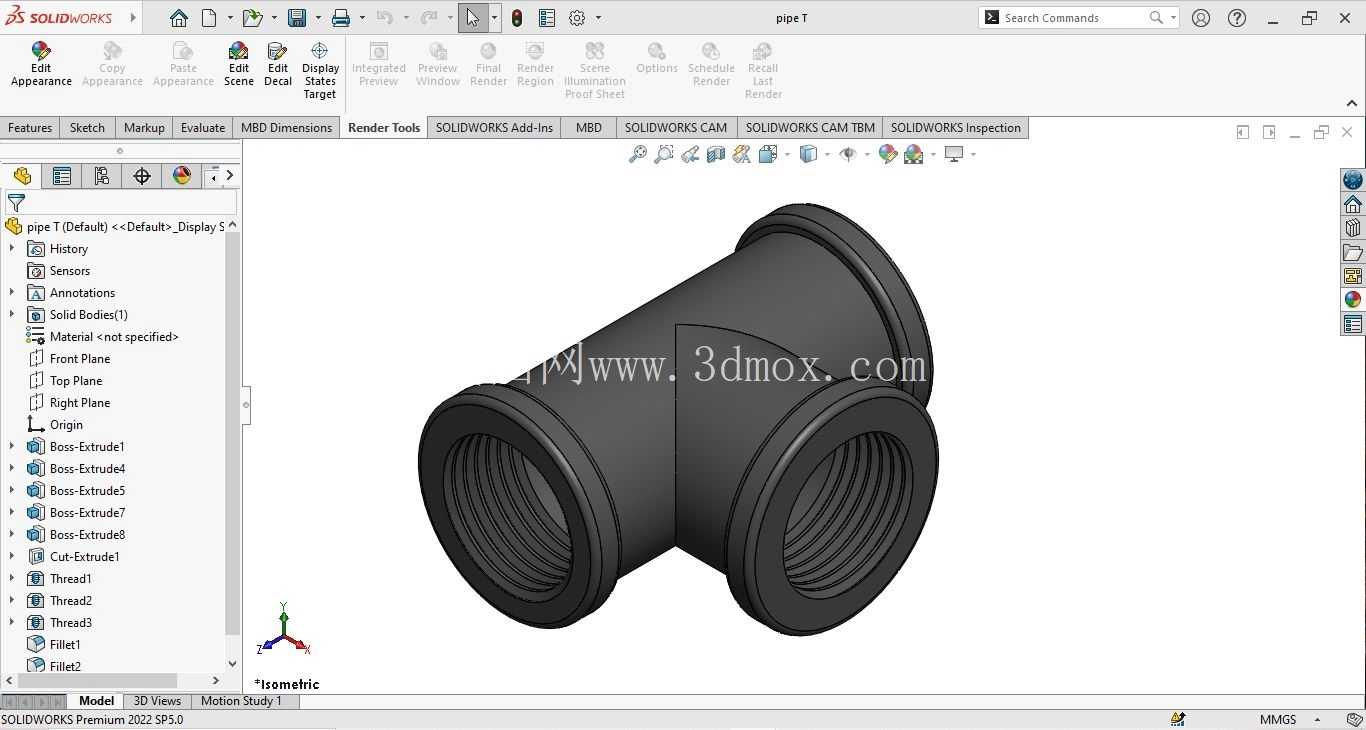

建模的时候首先要确定三个端口的同轴度公差，横向两个端口保持严格同轴，垂直方向的端口轴线和横向轴线垂直相交，交点正好处于三个管路的中心汇合位置，这样介质在腔体内流动的时候不会出现偏流，减少长期使用过程中介质对腔体内壁的局部冲刷，延长接头的使用寿命。外壁在三个端口的位置做了加厚凸缘设计，因为螺纹连接的时候旋紧力矩会对端口位置产生较大的周向应力，加厚处理能避免旋紧过程中端口出现开裂变形，同时凸缘的外径比主体管身略大，也能给管钳等装配工具提供足够的夹持位置，现场施工的时候不会因为夹持力过大夹坏管身。三个端口的端面都做了微小的倒角处理，一方面是在和外螺纹管道对接的时候能快速导向对中，不用反复调整螺纹对位，另一方面也能去除端口加工留下的锐边，避免装配过程中划伤密封填料或者施工人员的手部。

安装边界方面，这款三通的三个端口轴线处于同一平面，横向两个端口的总长度要匹配现场管路的预留间距，垂直方向端口的伸出长度要预留出管道旋接的操作空间，安装的时候要注意三个接口的旋入深度保持一致，不要出现某一侧旋入过深导致通径被遮挡的情况。因为是等径结构，三个端口可以任意作为入口或者出口使用，不需要区分进出方向，现场排布管路的时候可以根据实际走线需求调整安装角度，不用额外定制异径接头。腔体内壁做了平滑过渡处理，三个管路交汇的位置没有尖锐的直角棱边，介质流经的时候不会产生明显的紊流噪音，对于家装水暖场景来说，能有效降低水流过三通节点产生的异响，提升使用体验。

针对不同的使用场景，这个结构的建模参数可以做对应调整，如果是用在气动回路里，可以适当减薄管身壁厚降低整体重量，如果是用在给排水场景，可以适当增加内壁的耐腐蚀余量，延长潮湿环境下的使用寿命。建模过程中要重点校验螺纹的螺距和牙型角和通用外螺纹的匹配度，避免出现螺纹错牙导致装配后密封失效的问题，同时三个端口的端面要和各自的轴线保持垂直，否则旋接之后会出现管路别劲的情况，长期受力会导致接头处出现渗漏。整体结构没有多余的复杂特征，建模的时候通过对称布局减少特征数量，后续做工程图导出或者仿真分析的时候也能减少计算量，方便设计人员快速调整参数适配不同的管径需求。
