双框架式控制力矩陀螺结构设计方案

在航天器姿态控制、大型光电稳定平台、车载惯性稳定装置这类需要高精度力矩输出实现姿态纠偏的场景中，控制力矩陀螺是核心的惯性执行部件，区别于反作用飞轮通过改变转速输出力矩的原理，控制力矩陀螺依靠高速旋转的角动量，通过改变角动量的方向来输出陀螺力矩，具备力矩放大系数高、动态响应快、能耗更低的优势，尤其适合大惯量载体的快速姿态调整需求。

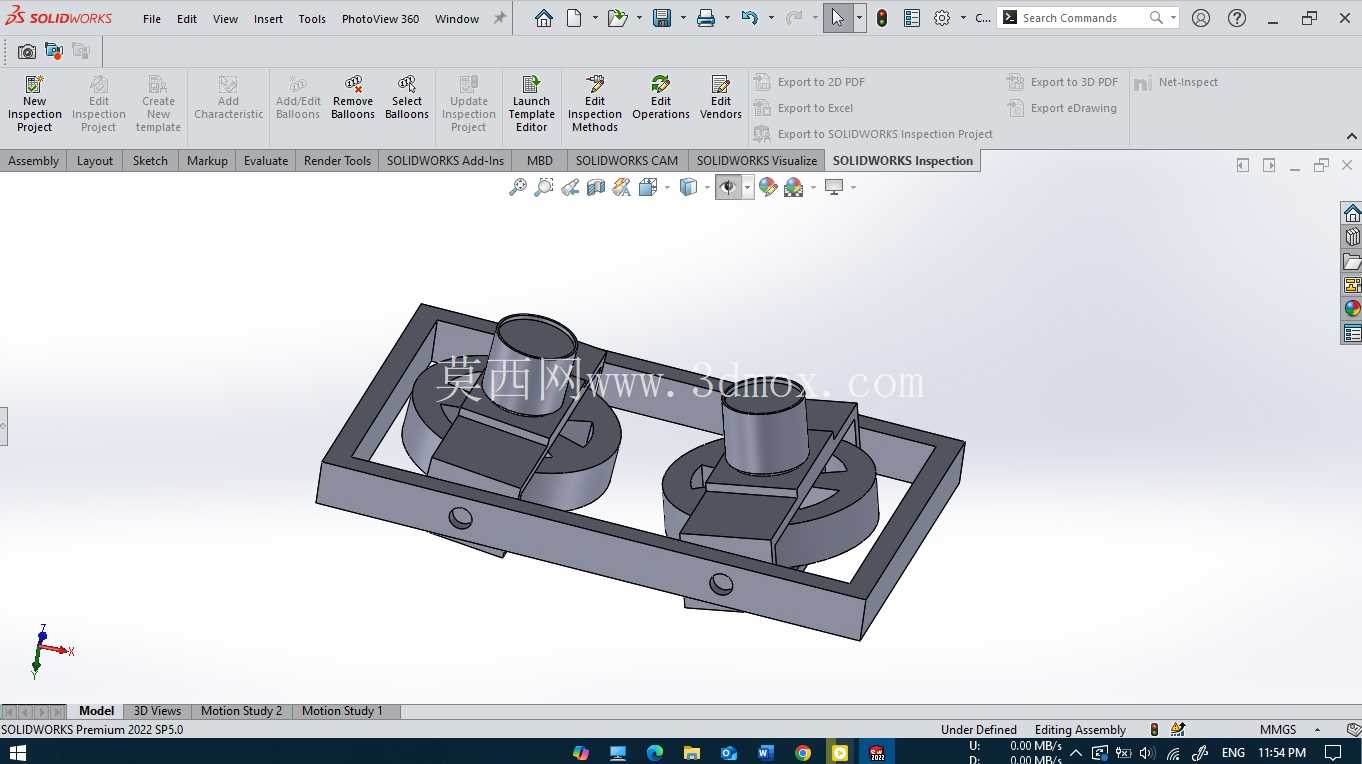

这套双转子平行布置的控制力矩陀螺结构，采用了对称式矩形安装框架作为承载基体，框架主体采用一体化铣削成型的薄壁结构，在保证整体刚性的前提下尽可能降低结构自重，框架两侧预留的安装凸台带有定位销孔与螺纹连接位，可直接适配不同载体的安装基准面，安装边界的定位公差按照IT7级精度设计，能够保证陀螺转子的回转轴线与安装基准的平行度误差控制在0.02mm以内，避免安装偏差带来的附加力矩干扰。

从功能结构来看，两个陀螺转子组件平行安装在框架内部的支撑轴系上，每个转子组件包含高速转子本体、支撑轴承座、框架转轴三个核心部分，高速转子采用对称式轮盘结构，质心严格落在回转轴线上，动平衡精度达到G0.4级，能够在高转速工况下将振动幅值控制在微米级，避免对载体上的精密传感设备造成振动干扰。转子的支撑轴系采用成对安装的角接触球轴承，预紧力经过精确计算，既可以抵消高速旋转带来的轴向窜动，又能将轴承的摩擦阻力矩控制在合理区间，降低驱动功耗。

设计过程中重点考虑了力矩输出的线性度问题，两个陀螺单元的转轴采用平行布置方案，通过协调两个转子的框架转角，可以实现不同方向、不同大小的合成力矩输出，相比单陀螺结构，双转子布置能够有效抵消单个陀螺工作时带来的附加耦合力矩，提升力矩输出的平稳性。框架的边角位置做了圆弧过渡处理，避免应力集中，同时在框架非承载面开设了轻量化减重槽，在不降低结构刚性的前提下减少整体质量，适配航空航天类应用对载荷重量的严苛要求。

在实际应用场景中，这类控制力矩陀螺可以作为小卫星的主姿态执行机构，在卫星进行轨道机动、对地观测指向调整时，快速输出所需的控制力矩，相比传统的喷气姿态控制方式，不需要消耗工质，能够大幅提升卫星的在轨工作寿命；也可以集成在车载光电侦察平台上，当车辆在颠簸路面行驶时，通过陀螺输出的反向力矩抵消路面扰动带来的平台姿态晃动，保证光电载荷的成像稳定性；还可以应用在大型船舶的减摇系统中，通过实时输出调整力矩抵消海浪带来的船体横摇、纵摇，提升船舶航行的平稳性。

结构设计时充分考虑了装配工艺性，所有连接部位的螺纹孔都预留了足够的扳手操作空间，转子组件与框架的连接采用定位销加螺栓的组合固定方式，既可以保证装配位置的重复定位精度，又能在维护时快速拆解更换部件。框架表面设计有均匀分布的安装基准面，方便在装配调试时打表检测转子轴线的位置精度，也便于后续集成角度传感器、力矩电机等配套组件，整个结构没有复杂的异形曲面，所有加工面都可以通过常规的铣削、磨削工艺完成，不需要特殊的加工设备，具备较好的工艺可行性。

针对实际工况下的温度变化影响，框架材料选用线膨胀系数较低的铝合金材料，与转子组件的钢质材料线膨胀系数差值控制在合理范围，避免宽温域工作环境下因为热胀冷缩导致轴系卡滞或者预紧力变化，保证设备在-40℃到60℃的工作温度范围内都能稳定输出力矩。转子外侧预留了足够的安全间隙，即使在框架做最大角度偏转时，转子也不会与框架内壁发生剐蹭，偏转角度的机械限位设置在框架转轴的两端，限位位置加装了缓冲垫，避免偏转到位时的刚性冲击损坏轴系部件。
