NEMA17步进与MG996R伺服集成安装支架

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1123424
  • NEMA17步进与MG996R伺服集成安装支架
  • NEMA17步进与MG996R伺服集成安装支架

在桌面级数控设备改造、小型教育机器人关节搭建、DIY执行器模组开发这类场景里,经常会遇到步进电机与舵机类伺服系统的安装干涉问题——NEMA17规格步进电机作为小型运动机构最常用的动力源,法兰安装尺寸固定为42mm见方,输出轴中心到安装面的距离有标准公差,而MG996R这类大扭矩金属齿轮舵机,自身外壳尺寸、输出轴位置、安装孔位都和步进电机没有统一的适配基准,很多从业者在做双动力复合执行端的时候,往往会临时用角铝、亚克力板拼接固定,不仅安装累计误差大,长时间运行后连接件松动还会导致传动精度丢失,甚至出现输出轴卡滞的问题。

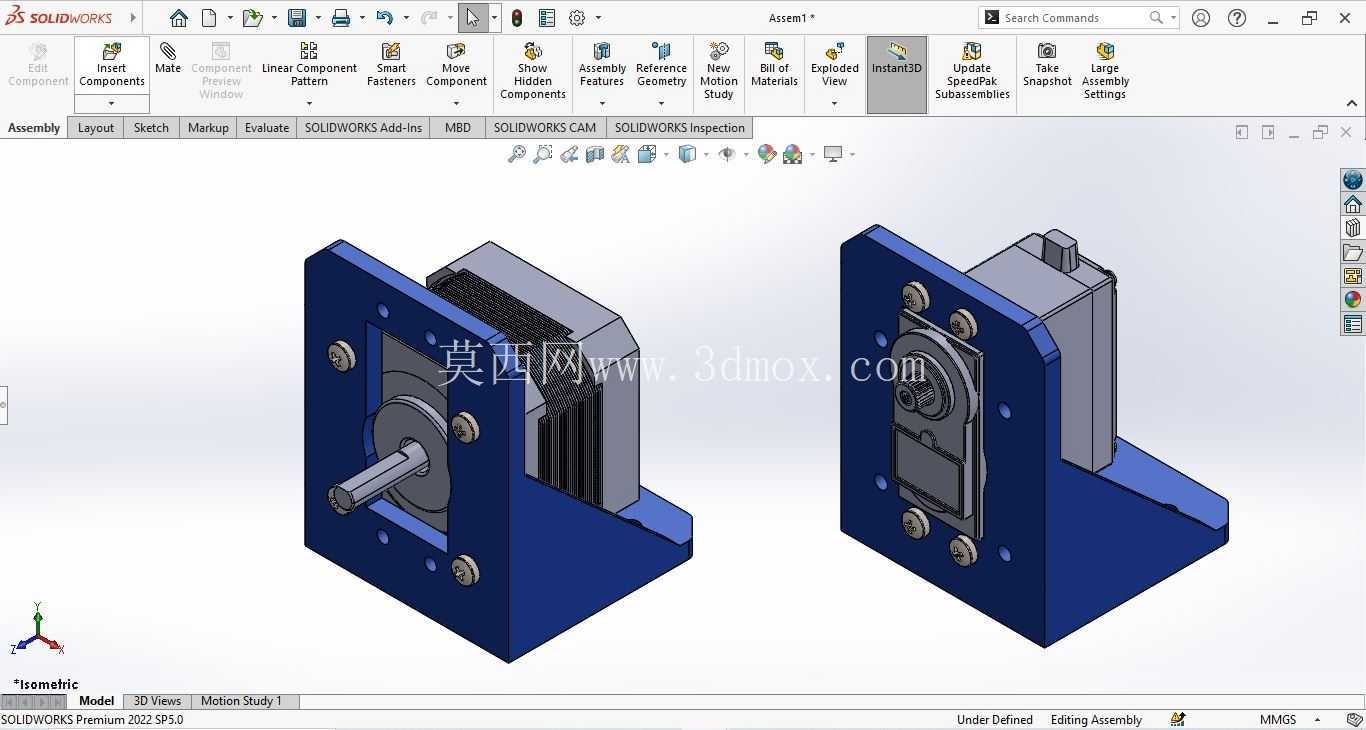

这款集成安装支架的设计,核心就是解决两类动力元件的基准统一问题,整体采用L型弯折的一体式承载结构,没有额外的拼接连接件,从根源上消除了多件装配带来的公差累积。支架的两个安装立面分别对应两类动力元件的安装基准:一侧立面按照NEMA17步进电机的标准安装孔位做了沉头孔设计,孔位公差控制在±0.05mm以内,刚好匹配M3螺丝的安装间隙,电机装入后输出轴的同轴度可以直接靠安装面的加工精度保证,不需要额外做同轴度校准;另一侧立面则匹配MG996R舵机的安装孔距,预留了舵机输出轴的让位空间,舵机固定后输出轴的回转中心和步进电机输出轴的中心距经过精准核算,刚好满足同步带传动、齿轮啮合传动的常用中心距要求,不需要额外调整张紧结构就能实现稳定的动力传递。

从安装边界来看,支架底部的安装面做了通长的固定槽孔,可以适配2020、3030等常用规格铝型材的安装间距,不管是固定在数控滑台的端面、机器人关节的基座,还是DIY设备的框架上,都不需要额外打孔适配,槽孔的调节范围可以覆盖±5mm的安装位置误差,方便现场调试的时候调整动力输出的位置。支架的壁厚设计兼顾了3D打印和CNC加工两种工艺的可行性:如果采用PLA、PETG等常见3D打印材料制作,2.5mm的壁厚加上立面的加强筋结构,可以承受步进电机高速运转时的振动,不会出现支架共振导致的打印件层裂问题;如果采用铝合金材料做CNC加工,这个壁厚也不会造成材料浪费,同时整体重量控制在150g以内,不会给运动关节带来额外的负载负担。

在实际使用场景中,这款支架可以直接用于小型数控铣床的Z轴动力切换——当需要大扭矩低速进给的时候用步进电机驱动,需要快速抬刀、角度定位的时候切换舵机驱动,不需要额外搭建两套安装结构;在教育类机器人的关节设计中,这套支架可以实现关节的回转与锁止复合动作,步进电机负责连续回转输出,舵机负责关节的锁止定位,比单一动力源的关节结构更紧凑;在小型自动化设备的执行端改造中,这款支架可以直接固定在直线滑台的滑座上,同时实现物料的输送与挡停动作,不需要额外设计安装转接板。

设计过程中特意规避了常见的安装干涉问题:支架的转角位置做了R2的圆角过渡,既避免了3D打印时的应力集中,也不会和电机尾部的编码器线、舵机的控制线产生刮擦;两个安装立面之间的空间预留了10mm的走线间隙,动力线和信号线可以从间隙中直接引出,不会被转动的输出轴磨损;安装孔的沉头深度经过核算,不管是用内六角螺丝还是十字螺丝固定,螺丝头部都不会突出安装面,避免了螺丝突出导致的电机安装不到位问题。针对不同的使用场景,支架的安装面还预留了传感器安装位,可以直接加装槽型光电开关做原点定位,不需要额外设计传感器支架,进一步压缩了整个动力模组的安装空间。
