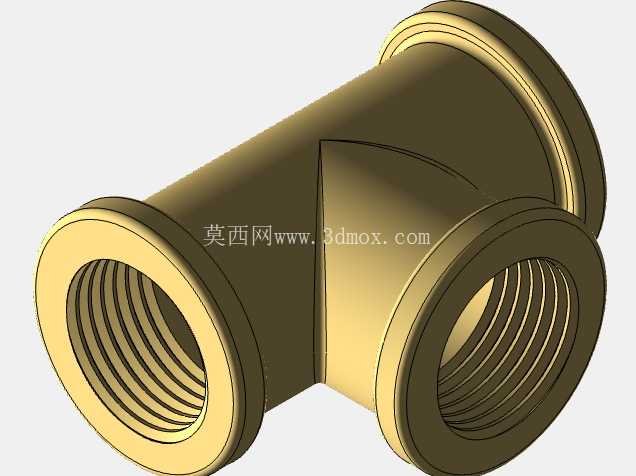

黄铜内丝三通T型管路连接接头

　　这款T型三通接头是管路系统中实现流体分流、合流的核心连接件，日常在民用给排水、低压气动回路、小型液压支路、燃气分户管路、制冷设备冷媒管路等场景中都有大量应用，能够在不额外增加管路转接件的前提下，实现单路输入双路输出、或是双路输入单路输出的流体路径切换，相比多个直通接头搭配弯头的组合方案，能减少至少两个密封连接点位，大幅降低管路系统的泄漏风险。从结构设计来看，三个接口均采用内螺纹设计，螺纹牙型经过等距切削仿真验证，牙顶与牙底的圆角过渡处理能有效避免螺纹装配时的咬合卡滞，同时提升螺纹连接的密封接触面积，接口端部的法兰式凸缘结构，一方面能在接头与外接管路拧紧时提供足够的承压面，避免扳手施力时造成接头本体变形，另一方面凸缘的厚度经过强度校核，在1.6MPa的常规工作压力下，不会出现凸缘开裂、变形的问题。

　　接头本体采用等壁厚设计，三个通路的交汇区域做了圆弧过渡的流道优化，没有直角突变的流道结构，能大幅降低流体经过三通时的局部阻力损失，减少紊流产生的振动与噪音，同时避免流道死角造成的介质沉积，在输送带微小杂质的流体时，也不容易出现堵塞问题。建模过程中，首先确定三个接口的同轴度公差要求，横向两个接口保持同轴，垂直方向接口与横向接口的轴线垂直相交，交点位于横向管路的中心轴线上，保证三个接口的流道对中，避免装配后出现管路错位。螺纹部分采用标准管螺纹参数建模，牙距、牙高、锥度都严格匹配通用管螺纹标准，能够直接与市面上同规格的外螺纹管路、阀门、仪表直接适配，不需要额外加工转接螺纹。

　　接头的外表面没有多余的凸起结构，整体轮廓规整，在密集排布的管路组中安装时，不会与相邻的管路、固定件产生干涉，安装时只需要用普通活动扳手卡住端部的凸缘即可完成拧紧操作，不需要定制专用工装。从安装边界来看，三个接口的外端面到交汇中心的距离经过优化，在保证接口螺纹有效啮合长度满足密封要求的前提下，尽可能压缩了接头的整体外形尺寸，适合在安装空间局促的设备内部管路、狭小的管线井内使用，接头本体的黄铜材质本身具备较好的耐腐蚀性与切削加工性能，长期在潮湿、带弱腐蚀性的流体环境下工作，也不容易出现锈蚀堵管的问题，材质的塑性较好，在管路受到轻微外力冲击时，能通过微小的弹性变形吸收冲击能量，避免接头脆性断裂。

　　在实际选型使用时，需要根据管路的工作压力、输送介质的腐蚀性匹配对应的密封填料，内螺纹连接时配合生料带、密封胶使用，能够满足绝大多数低压管路的密封要求，三个接口的通径保持一致，不会出现通径突变造成的流量损失，能够保证三个支路的流量分配均匀，在需要等流量分流的回路中不需要额外加装节流元件即可满足流量分配要求。建模时对交汇区域的壁厚做了加厚处理，因为该区域是流体压力直接作用的受力集中区，加厚处理后能提升接头的耐压等级，避免长期压力波动造成的疲劳损坏，外表面的圆角处理不仅能提升安装时的操作安全性，避免锐边划伤操作人员，也能减少黄铜材质的应力集中点，提升接头的整体使用寿命。
