三通式法兰连接流体控制阀体结构

项目分类:阀门 发布时间:2026-01-12 ID:1116858
  • 三通式法兰连接流体控制阀体结构
  • 三通式法兰连接流体控制阀体结构
  • 三通式法兰连接流体控制阀体结构

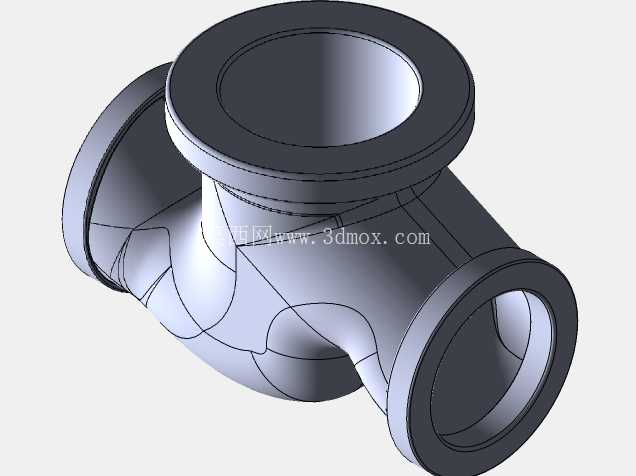

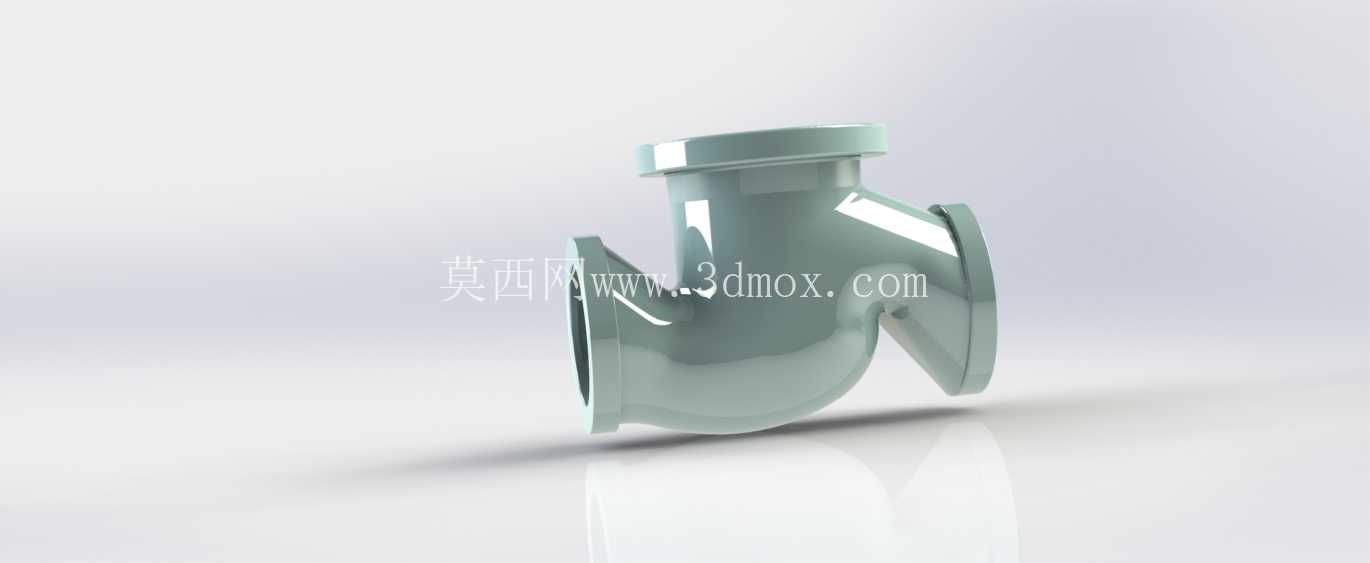

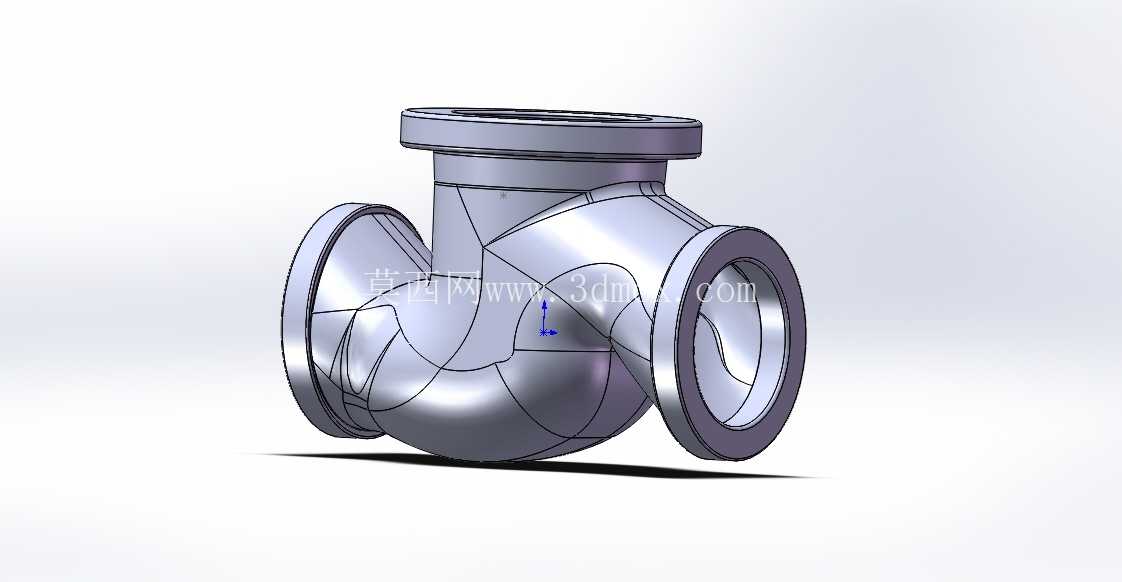

  这类三通阀体在工业流体管路系统里的应用场景覆盖极广,从化工介质分流、暖通空调水循环支路切换,到市政给排水的管路汇流节点都能见到同结构产品的身影,和普通两通阀不同,它的核心作用是在单一安装点位完成三路介质的流向切换、汇流或者分流,不用额外加装多组两通阀加弯头拼接管路,能大幅减少管路的连接泄漏点,同时压缩管路系统的整体安装空间。从实际使用的功能特性来看,这款阀体采用三个法兰端作为连接接口,法兰端面的密封槽结构适配常规的平垫片或者金属缠绕垫片,安装时只要匹配对应压力等级的法兰管件,穿入螺栓对称预紧就能完成密封连接,相比螺纹连接的阀体,法兰连接的结构更适合中高压管路场景,后期拆卸维护也不用转动整段管路,只要松开法兰螺栓就能把阀体从管路节点上拆下来,维护效率更高。

  设计这款阀体的时候,首先要考虑的是内部流道的顺滑过渡,三个接口的交汇位置不能出现直角突变的结构,不然介质流经的时候会产生明显的紊流,不仅会增大管路的压损,长期带颗粒介质冲刷的话还会在直角位置形成冲蚀磨损,缩短阀体的使用寿命,所以建模阶段要把三个接口的流道做圆弧过渡处理,让介质从任意一个接口流入的时候,都能顺着曲面流道顺畅流向另外两个出口,减少局部压损和冲蚀风险。

  其次要考虑阀体的壁厚分布,三个法兰和主体连接的位置是应力集中区域,建模的时候要在连接处做圆角加厚处理,避免管路受外力拉扯或者介质水锤冲击的时候,在连接位置出现开裂泄漏;阀体的外部加强筋布局也要顺着流道的走向布置,既不能额外增加太多阀体重量,又要保证整体的结构强度,满足对应压力等级的耐压要求。从安装边界来看,三个法兰的端面分别朝向三个不同的轴向,其中两个接口处于同一水平轴线,第三个接口垂直向上布置,安装的时候要预留足够的螺栓操作空间,尤其是法兰背面的位置,要留出扳手拧动螺栓的活动余量,不能紧贴墙面或者其他设备安装,不然后期法兰螺栓没法紧固到位;三个法兰的连接尺寸要匹配对应公称通径的国标法兰参数,包括螺栓孔的中心距、螺栓孔数量、密封面的外径尺寸都要和通用管路法兰保持一致,避免现场安装的时候出现孔位对不上、密封面不匹配的问题。

  另外阀体的中腔位置要预留和阀芯配合的安装空间,内壁的加工余量要在建模阶段提前预留,保证后期机加工之后,阀芯装入的时候能和阀体内腔紧密配合,实现可靠的密封截断效果;流道的内壁粗糙度也要在设计阶段明确要求,尤其是输送带有粘性介质的场景,光滑的流道内壁能减少介质残留,避免长期使用之后出现流道堵塞的问题。在实际选型搭配的时候,这款三通阀体可以适配球阀、旋塞阀等不同类型的阀芯结构,根据现场的工况需求选择对应的阀芯形式,就可以实现不同的流向控制功能,比如L型阀芯可以实现两路介质的切换,T型阀芯可以实现三路介质的汇流或者分流,不用更换阀体主体,只要更换对应的阀芯和阀杆配件就能满足不同的管路控制需求,通用性很强。建模过程中还要注意法兰端面的平面度要求,整个密封面不能出现翘曲变形,不然安装之后垫片受力不均匀,很容易出现介质泄漏的问题,所以在结构设计的时候,法兰背面要做相应的加强结构,避免铸造或者机加工过程中法兰出现变形;阀体底部的弧形过渡结构除了优化流道之外,也能让阀体在安装的时候更稳定,竖直放置的时候不会出现歪斜,方便现场安装的时候临时定位固定。
