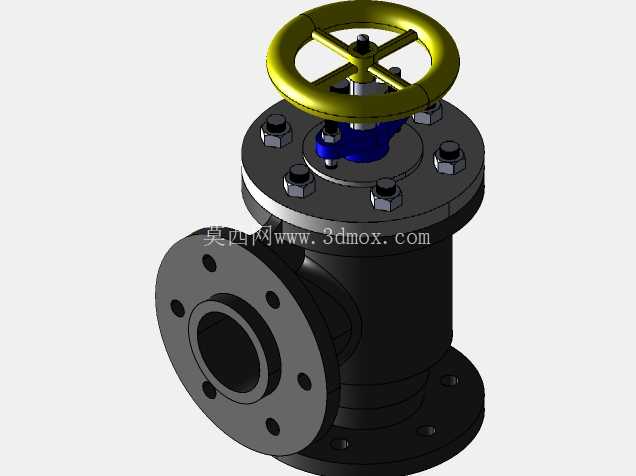

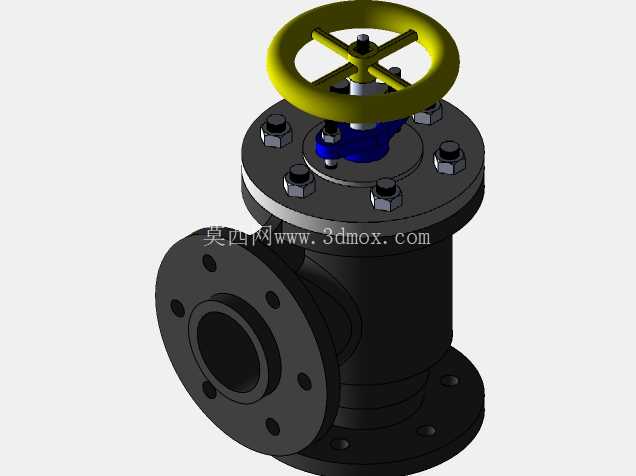

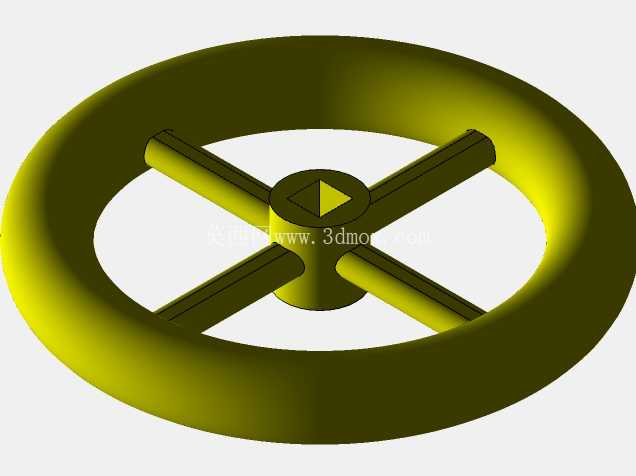

锅炉给水系统法兰连接进料止回阀结构

在工业锅炉的给水回路里，进料止回阀是保障供水安全、避免介质倒流的核心阀件，这款角式法兰连接的止回阀，专门适配锅炉壳体旁的给水管道安装场景，解决常规直通阀在紧凑安装空间内管路走向适配性差的问题。从实际工况适配来看，锅炉运行时给水压力存在小幅波动，当给水泵停止工作或者管路压力骤降时，阀内的止回结构会自动闭合，阻断锅炉内部带压热水反向回流至给水管道，避免给水泵出现水锤冲击，同时也能维持锅炉壳体内的水位稳定，不会因为回水导致水位骤降触发锅炉低水位保护停机。

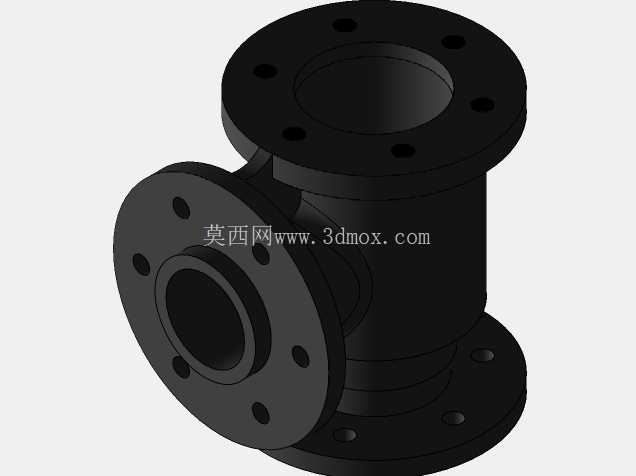

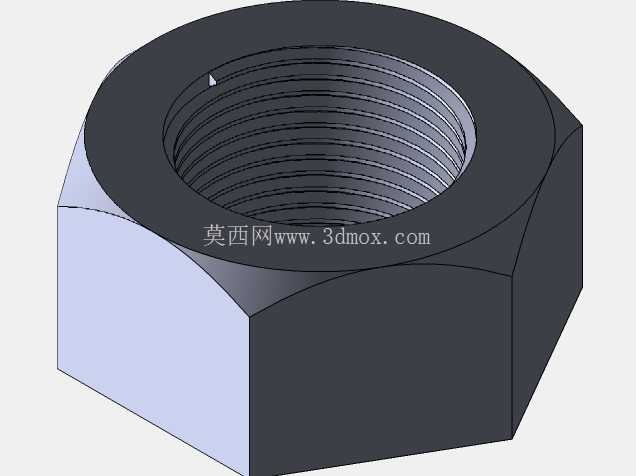

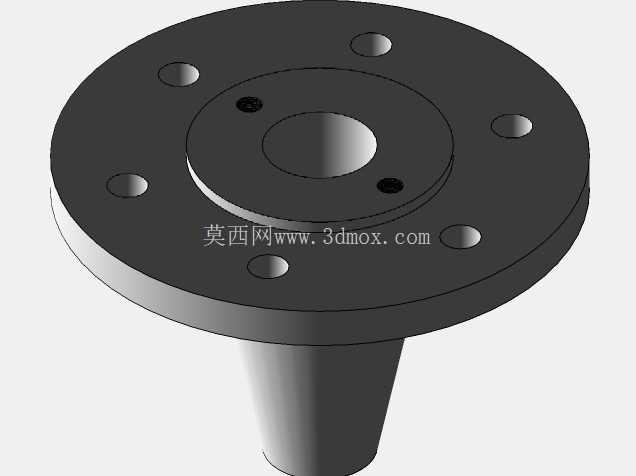

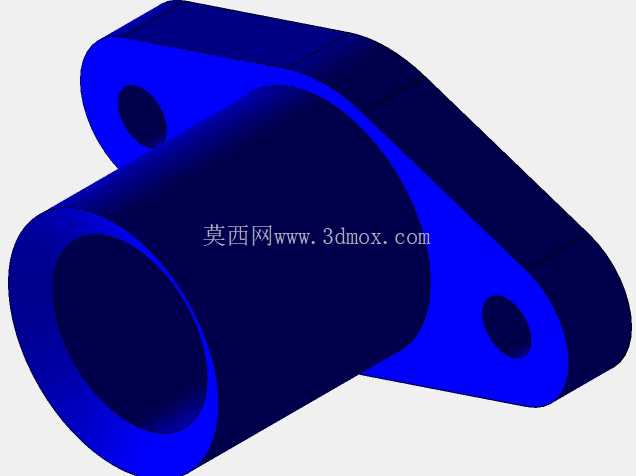

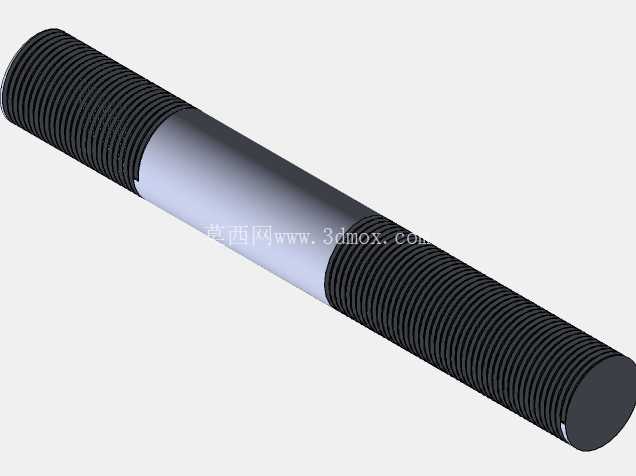

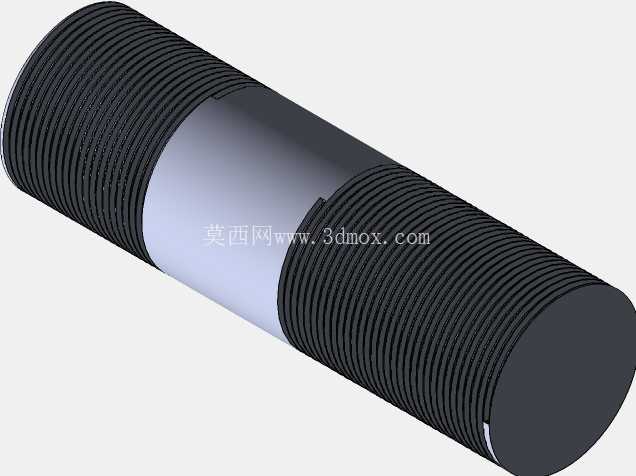

设计这款阀件的时候，首先考虑的是安装边界的适配性，三个法兰连接端分别对应垂直方向的锅炉进水接口、水平方向的给水来水接口，以及另一侧的旁路接口？不对，仔细看结构是角式通径，两个主通径呈90度垂直布置，法兰端面的螺栓孔采用等圆周均布设计，适配同压力等级的标准管路法兰，安装时不需要额外加工过渡接头，直接通过螺栓穿装、垫片密封即可完成对接，法兰端面的密封面采用突面结构，适配常用的石棉橡胶垫或者金属缠绕垫，满足锅炉给水温度下的密封要求。

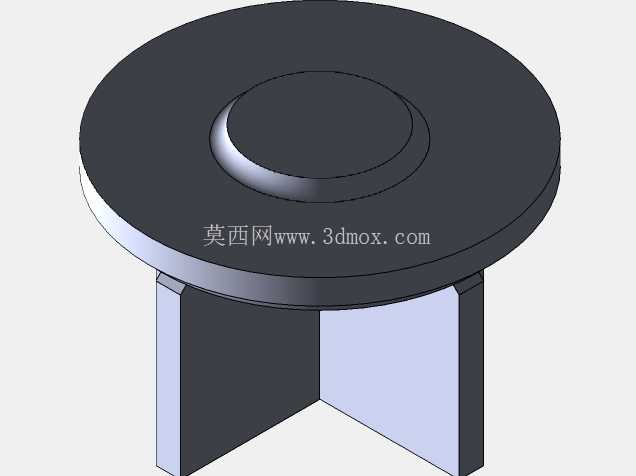

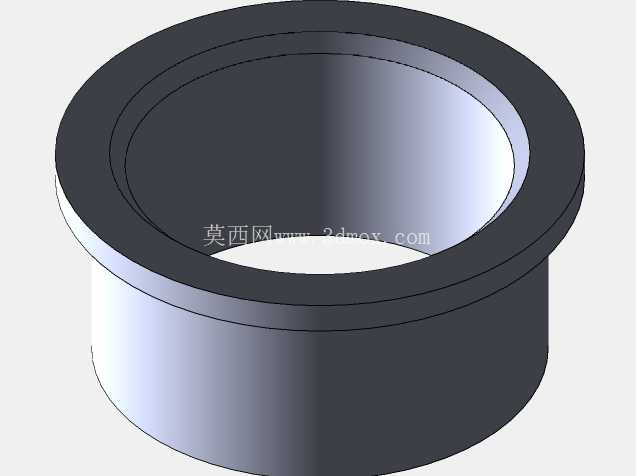

从功能特性来说，阀腔内部的流道做了圆弧过渡处理，没有直角突变结构，给水通过时的流阻更小，不会在阀腔内形成涡流区，减少长期运行时的杂质沉积，避免阀瓣卡涩。阀瓣的启闭行程经过匹配设计，全开时阀瓣完全贴靠在阀腔内壁的避让槽内，不会遮挡通流截面，保证给水流量满足锅炉满负荷运行时的供水需求；闭合时阀瓣在介质反向压力和自身重力作用下快速贴合阀座密封面，密封面采用堆焊耐磨材质，长期反复启闭也不会出现密封面冲刷磨损导致的内漏问题。

实际选型安装时需要注意，这款阀的安装方向必须与阀体上的介质流向标识一致，垂直段法兰对接锅炉壳体的进水口，水平段法兰对接给水管道，不能倒装或者水平安装垂直段，否则会导致阀瓣无法正常复位闭合。安装前需要清理管道内的焊渣、铁锈等杂质，避免杂质卡在密封面处导致闭合不严，安装完成后要做1.5倍工作压力的水压试验，检查法兰连接处和阀座密封面无渗漏后才能投入使用。日常运维中，不需要频繁拆解维护，只需要在锅炉定期检修时，打开阀盖检查阀瓣和密封面的磨损情况，如果出现密封面冲刷痕迹，可以通过研磨修复，磨损严重时更换密封件即可，整体维护成本较低。

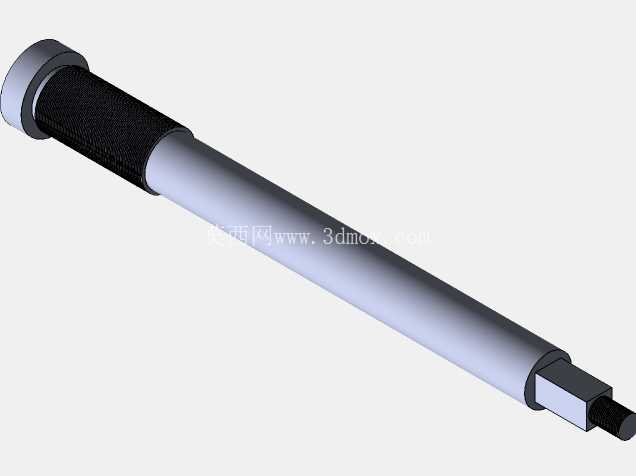

从结构建模的角度来看，这款阀的三维建模过程中，首先确定三个法兰的公称通径和压力等级参数，按照法兰标准绘制法兰盘的外圆、螺栓孔分布、密封面尺寸，之后绘制阀腔的主体结构，保证流道的壁厚满足强度要求，通过壁厚计算验证，在额定工作压力下阀腔的应力处于材料许用应力范围内，不会出现鼓胀或者开裂问题。之后绘制内部的阀瓣、阀座、导向结构，导向结构采用同轴导向设计，保证阀瓣启闭时不会出现偏斜，确保密封面能够完全贴合。最后对所有棱角处做倒圆角处理，避免应力集中，同时也符合铸造工艺的要求，方便铸件生产时的脱模，减少铸造缺陷。

在锅炉给水系统的实际应用中，这款角式止回阀相比直通式止回阀，能够减少一个90度弯头的使用，简化管路布局，降低管路系统的整体流阻，同时减少了一个法兰连接点，也就减少了一个潜在的泄漏点，提升了整个给水回路的可靠性。尤其在快装锅炉的紧凑安装空间内，这种角式结构的优势更加明显，不需要额外调整管路走向，直接对接现有接口即可完成安装，大幅缩短现场安装的施工周期。
