ASCO 3/8英寸液力电磁阀结构设计

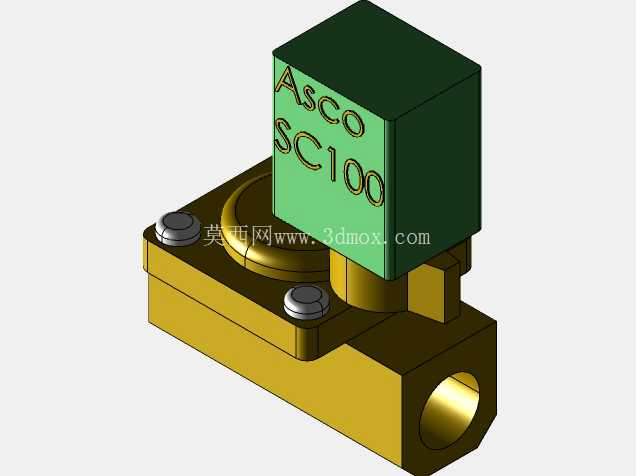

　　在工业流体控制场景中，这类3/8英寸通径的液力电磁阀常被部署在小型液压工作站、冷却循环管路、药剂加注系统这类对通流能力与响应速度有均衡要求的工位上，区别于大口径大通径的工业管路阀，它的适配场景多集中在支路控制、末端执行机构的流体通断环节，不需要承担主路大流量输送的负载，却要保证频繁启停工况下的密封可靠性与动作一致性。从结构设计逻辑来看，这款阀采用了分体式布局，上部是电磁驱动的线圈控制模块，下部是黄铜材质的阀座流道主体，两个模块通过紧固件刚性连接，中间的密封隔套将电磁腔与流体腔完全隔离，避免输送介质渗入线圈部分造成绝缘失效，这种布局也方便后期维护时单独更换线圈组件，不需要将整个阀从管路中拆卸下来，能大幅降低现场运维的停机时间。阀座部分采用锻造黄铜加工成型，材料本身的耐腐蚀性与结构强度足以适配常规水基液压油、冷却水溶液、低压中性气体等常见工业介质，流道采用直通式设计，介质从一侧内螺纹接口进入，经过阀芯密封面后从另一侧接口流出，流道转折少，能有效降低阀件本身的压力损失，避免在小通径管路中造成额外的压降影响末端执行机构的动作压力。上部的电磁模块外壳做了方正的包覆设计，线圈封装在硬质外壳内部，既可以抵御现场的粉尘、少量溅射液体的侵蚀，也能为线圈提供足够的散热面积，避免长时间通电造成的线圈过热烧毁，外壳表面模压的型号标识清晰，方便现场运维人员快速识别阀件规格，避免错装错配。

　　安装边界方面，这款阀的两个管路接口为同轴水平布置，接口规格为3/8英寸管螺纹，安装时只需要保证两侧管路的同轴度，预留出上部线圈模块的接线空间即可，不需要额外的安装支架固定，依靠管路本身的连接强度就可以完成固定，整体结构紧凑，占用的安装空间很小，适合在排布密集的阀岛、小型设备内部的局促空间中部署。阀芯部分采用的是直动式驱动结构，相比先导式电磁阀，它在低压力工况下也能可靠动作，不会因为入口压力不足出现阀芯无法开启的问题，对于一些液位差较小的重力供液管路、低压循环系统来说适配性更好，密封副采用软质密封材料，在常闭状态下可以实现零泄漏，避免管路停机状态下的介质渗漏造成的物料浪费与现场污染。

　　在实际选型适配时，需要注意这款阀的通流能力匹配3/8英寸管路的额定流量，不要用在超过通径设计流量的管路上，否则会造成阀件处节流严重，不仅会产生明显的管路噪音，还会因为长期高速介质冲刷密封面造成密封提前失效；接线时需要注意线圈的供电电压匹配，避免过压烧毁线圈，同时线圈上部的接线端要做好防水处理，在潮湿工况下部署时要额外增加接线处的密封防护。从三维建模的角度来看，这款阀的建模过程需要重点关注几个配合尺寸的准确性：首先是下部阀座的两个管螺纹接口的同轴度，直接关系到现场安装时能不能顺利和管路对接，不会出现别劲造成的密封失效；其次是上部电磁模块和下部阀座的连接孔位位置度，要保证两个模块装配后没有错位，中间的密封件能均匀受压；最后是阀芯行程的尺寸匹配，要保证电磁驱动力足以带动阀芯完成全开全关的动作，不会出现行程不到位造成的流量不足或者关闭不严的问题。

　　外形上，下部阀座的两个固定螺栓采用内六角圆柱头螺钉，沉孔深度刚好容纳螺钉头部，不会突出阀座表面，避免安装时和周边部件产生干涉，上部电磁模块的方正外形也方便在密集排布时快速识别接线方向，不会因为圆柱形外壳出现接线方向偏转的问题。在液压系统的应用中，这类电磁阀常用来控制小型油缸的动作油路，或者是冷却回路的通断，响应速度可以满足每秒数次的频繁启停要求，长期工作状态下的稳定性也经过了大量工业现场的验证，黄铜材质的阀座对于普通矿物液压油的兼容性很好，不会出现长期浸泡后的材料溶胀或者腐蚀问题，软密封的设计也能保证在额定压力范围内的密封可靠性，不需要频繁更换密封件。
