法兰式双电磁驱动控制阀结构设计

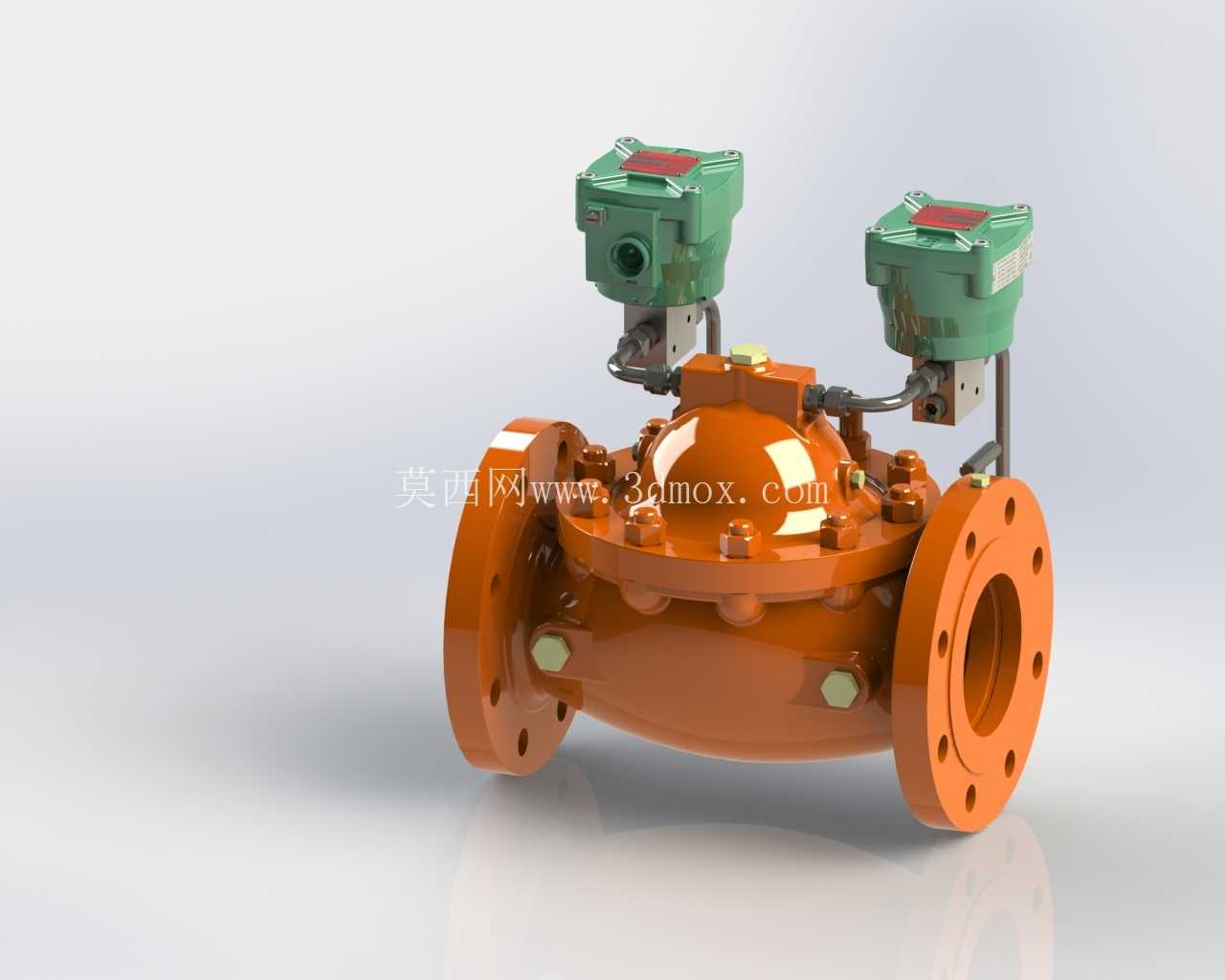

　　在石化输送、市政水处理、工业循环水系统的管路上，这类法兰连接的控制阀常作为核心通断调节部件使用，区别于普通手动阀，它依靠顶部的两个电磁驱动头实现远程信号控制，不需要操作人员到现场手动操作，适合布置在高空管廊、高危介质输送段这类人员不便抵达的安装位置。从结构设计来看，阀体采用整体铸造的流道结构，进出口为标准法兰对接形式，法兰盘上的螺栓孔均匀分布，安装时可以直接和同压力等级的管路法兰配对，不需要额外加工转换接头，能有效减少现场安装的工作量。阀体内部的启闭件采用隔膜式密封结构，相比柱塞式结构，它的流阻更小，介质通过时的压力损失更低，同时密封面受介质冲刷的影响更小，在输送含少量杂质的水体、轻质油品时也能保证可靠密封，不容易出现内漏问题。

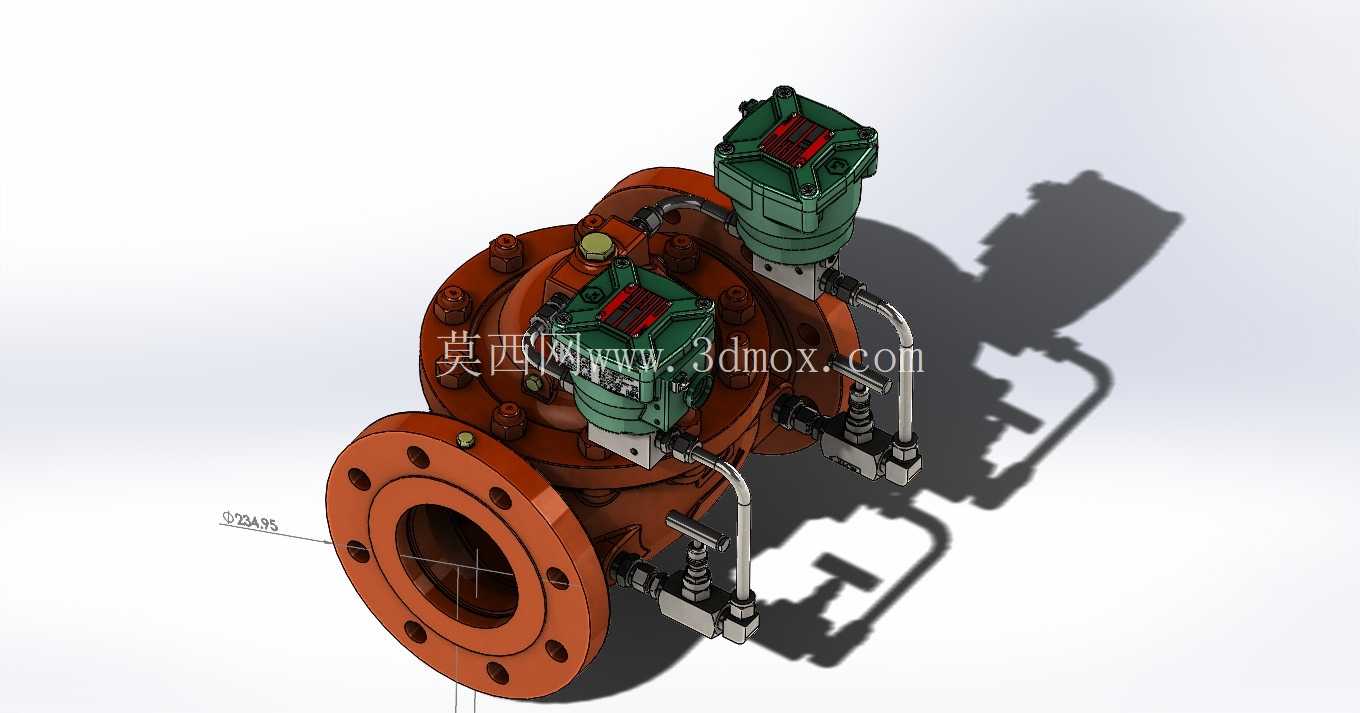

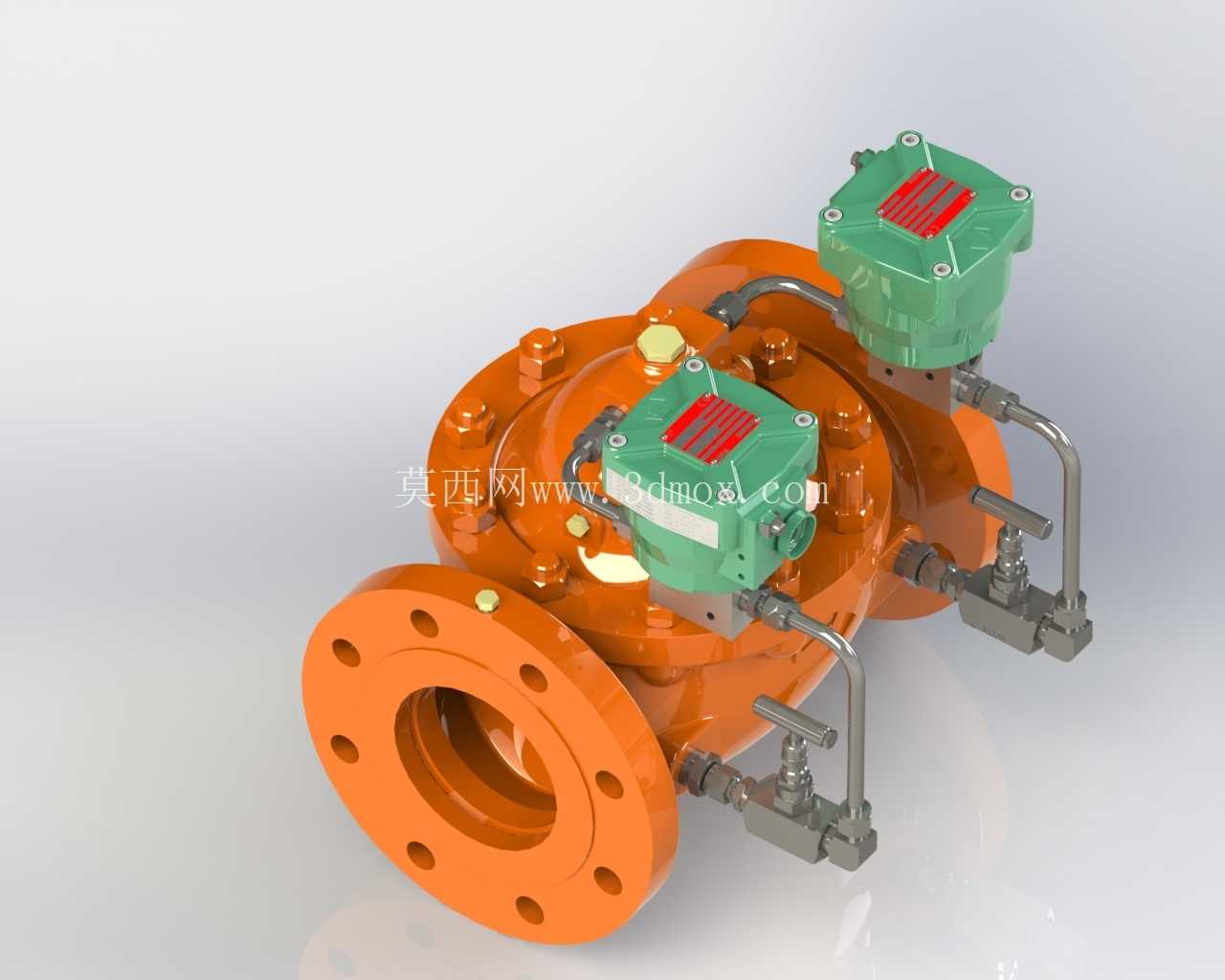

　　顶部的两个电磁驱动头分别对应不同的控制逻辑，一个负责主阀的快速启闭，另一个可以实现小流量调节或者故障状态下的冗余控制，当其中一个驱动头出现信号故障时，另一个可以维持基础的通断功能，避免管路完全失控，这种双驱动的设计在需要高可靠性的工艺管段非常实用。设计建模时需要重点考虑安装边界尺寸，阀体的法兰外径、螺栓孔中心距要严格匹配对应压力等级的法兰标准，顶部驱动头的安装高度要预留足够的接线空间，避免现场接线时和周边的管路支架、保温层产生干涉；阀体底部的排污螺塞位置要留出操作空间，方便后期维护时排空阀腔内的残留介质。

　　从实际使用场景来说，这类阀门常安装在泵出口的主管路上，配合泵的启停信号实现联动控制，当泵启动时阀门同步打开，泵停止时阀门快速关闭，防止管路内的介质倒流造成泵叶轮反转损坏；在消防水系统里，它也可以作为远程控制的消防阀，接收消防控制中心的信号快速开启供水，响应速度比手动阀快很多。建模过程中，阀体的流道过渡处做了圆弧处理，避免直角结构造成介质湍流，减少流道内的气蚀风险，延长阀体的使用寿命；法兰和阀体的连接位置做了加厚处理，承受管路压力时的应力分布更均匀，不会在法兰根部出现应力集中导致的开裂问题。

　　顶部驱动头和阀体之间的连接支架采用镂空设计，既可以减轻整体重量，又能方便观察阀杆的动作位置，日常巡检时可以直接看到阀门的启闭状态，不需要额外加装位置指示器。密封件的安装槽尺寸设计时预留了合适的压缩量，既保证密封时的压紧力足够，又不会因为压缩量过大造成密封件过早老化失效，在常温工况下可以保证长期的密封可靠性。安装时需要注意阀体上的流向标识，必须和管路内介质的流动方向一致，反向安装会导致阀门无法正常启闭，甚至造成密封件损坏；两个电磁驱动头的接线要做好防水处理，在户外安装时要配套防雨接线盒，避免雨水渗入造成线圈短路。
