刚性凸缘法兰联轴器传动连接结构

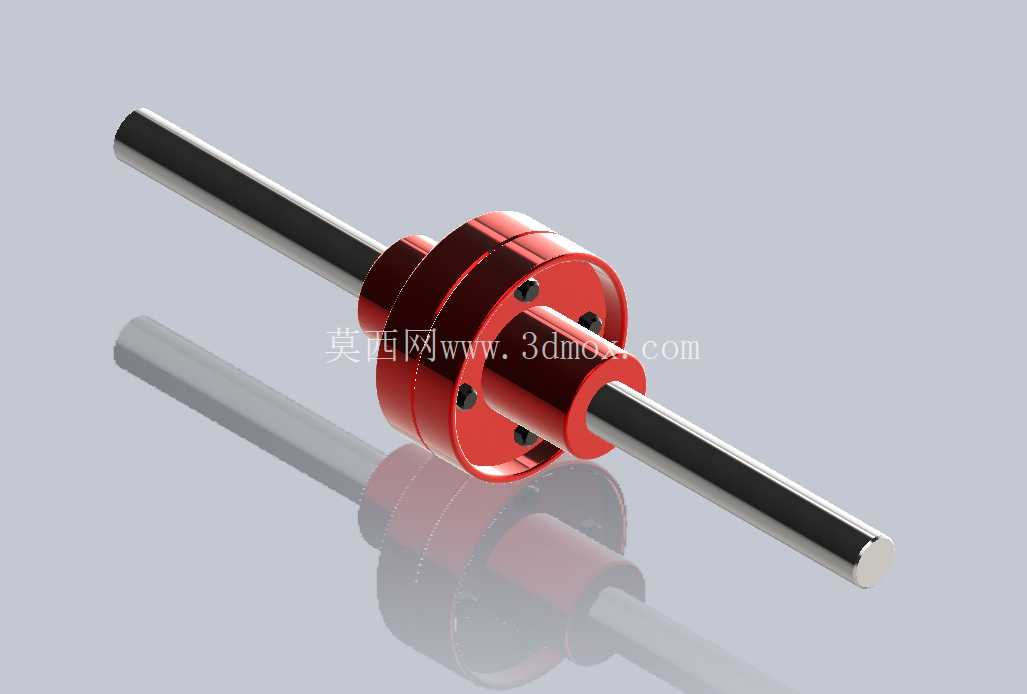

　　在常规工业传动系统的轴系对接场景中，两轴对中精度达标、载荷平稳无强冲击的工况下，刚性法兰联轴器是应用占比极高的轴系连接件，这类构件不需要额外的缓冲补偿结构，依靠法兰结合面的摩擦力与螺栓的剪切力直接传递扭矩，结构简单可靠，维护成本极低，广泛适配中小型减速机输出端、输送机辊筒驱动端、普通机床进给轴传动端等对传动刚性要求较高的场景。从实际使用的角度看，这类联轴器的核心作用是实现两根分离轴的刚性固连，让主动轴的扭矩无间隙传递到从动端，相比弹性套柱销联轴器、膜片联轴器等带补偿功能的连接件，它的扭转刚度更高，传动过程中不存在滞后角，在需要精准传递转角的传动链中，比如分度机构、定比传动的输送线驱动单元，能有效避免因弹性形变带来的传动误差。

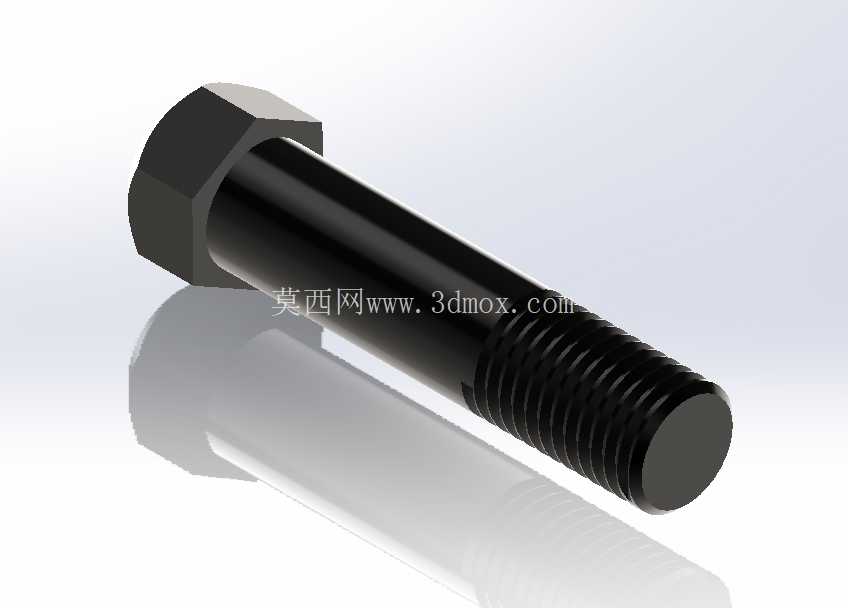

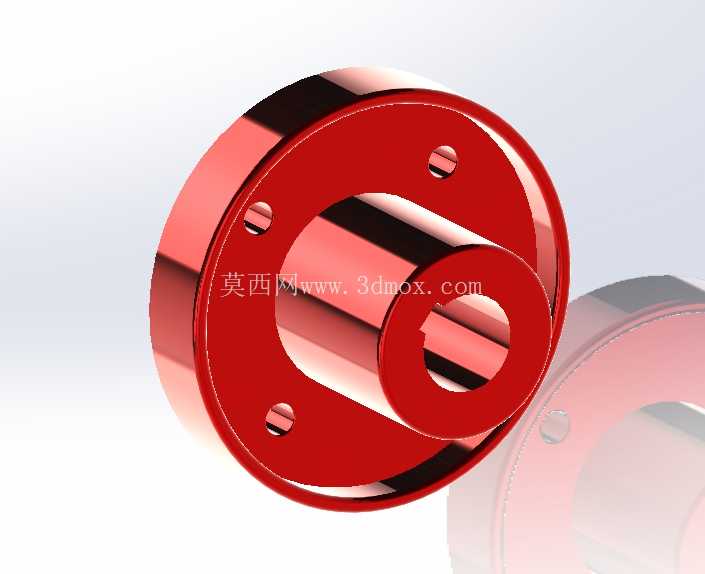

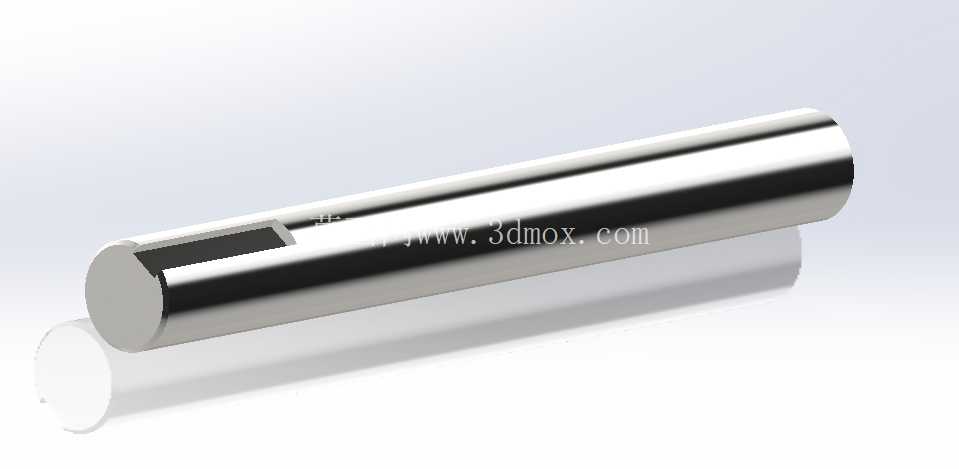

　　设计这类法兰联轴器的时候，首先要匹配对接轴的轴径范围，两个对接法兰的轴孔分别对应主动轴和从动轴的直径，轴孔与轴的配合通常选用H7/k6的过渡配合，依靠平键实现周向固定，法兰盘上的螺栓孔采用铰制孔加工，螺栓穿过孔后与孔壁紧密贴合，既可以依靠螺栓预紧后法兰面的摩擦力传力，也能通过螺栓杆的剪切作用承载更大的扭矩，避免传动过程中法兰之间出现相对滑移。从结构外形来看，两个对接法兰的结合面加工有定位止口，安装时止口与对应的凹槽配合，能快速实现两轴的同轴度找正，不需要反复打表调整，大幅降低现场安装的调试难度；法兰盘的外缘做了倒角处理，避免安装和运转过程中尖锐边缘划伤操作人员，同时也能减少高速运转时的风阻和动平衡偏差。

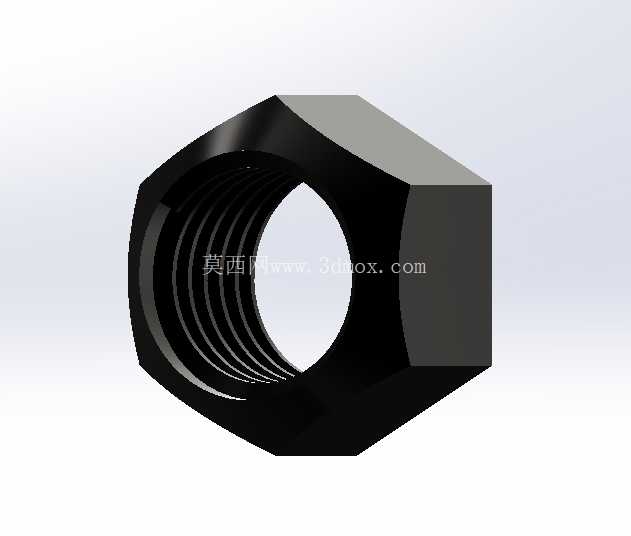

　　安装边界方面，这类联轴器的轴向总长度由两个法兰盘的厚度、轴的插入深度决定，安装时需要预留足够的轴向操作空间，方便螺栓的穿入和紧固，径向尺寸则由法兰盘的外径决定，选型时需要确认安装位置的径向空间是否足够，避免法兰盘旋转时与周边的机架、护罩发生干涉。实际选型应用中，需要根据传递的额定扭矩、轴的转速、轴径尺寸匹配对应的法兰规格，螺栓的数量和直径直接决定了联轴器的最大承载扭矩，通常小扭矩场景采用4颗均布螺栓，大扭矩场景会增加到6颗或8颗，螺栓的预紧力需要按照对角顺序逐步拧紧，保证法兰面受力均匀，避免因预紧力不均导致法兰偏斜，引发轴系振动。

　　这类刚性法兰联轴器不适合用在两轴对中偏差较大、存在频繁正反转冲击的工况，因为没有补偿结构，安装偏差会导致轴承受附加的径向力，加速轴承和轴的磨损，只有在安装时保证两轴的径向偏移、角偏移控制在允许的极小范围内，才能发挥它传动刚性高、承载能力强、使用寿命长的优势。建模过程中，需要重点还原轴孔的公差配合特征、止口的定位尺寸、螺栓孔的位置度要求，平键槽的尺寸要符合对应轴径的国标规范，法兰盘的厚度、螺栓孔的中心圆直径都要和实际选型的参数匹配，保证模型导入装配体后能直接和轴类零件完成装配约束，不需要额外调整尺寸。在传动系统的虚拟装配中，这个联轴器模型可以用来验证轴系的对接空间、螺栓的安装操作空间，检查周边部件是否存在干涉，也可以用来做简单的扭矩传递仿真，校核螺栓的剪切强度和法兰面的压应力，为实际的零件加工和现场安装提供准确的参考依据。
