立式线性气动压合装配作业设备结构

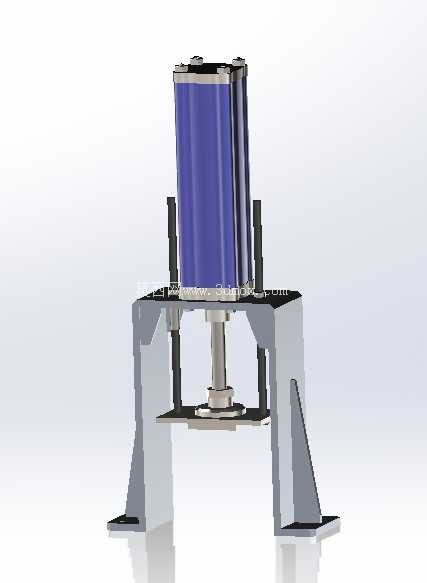

　　在3C电子小部件压装、五金小件冲切、小型塑胶件铆接的产线工位上，这类立式线性气动压装设备的出镜率极高，相比液压机它没有油液泄漏污染工件的风险，相比手动压台它的输出力稳定、作业一致性更好，很适合对压装力要求在数百公斤以内的轻载压合作业场景。从结构布局来看，整机采用龙门式双支腿机架设计，两侧的立式支腿底部带有水平安装法兰，法兰上预留的螺栓孔可以直接固定在钢制工作台或者铝型材作业台架上，安装时需要保证台面平面度公差不超过0.1mm/m，避免机架受力倾斜导致压头轴线偏移，加剧导杆磨损。

　　上部的气缸采用垂直正装的布局，气缸缸筒通过顶部法兰与机架上横梁锁固，活塞杆向下伸出连接压头安装板，压头安装板两侧配套有直线导杆，导杆穿过上横梁的直线轴承座，全程约束压头的运动轨迹，避免活塞杆承受径向偏载，这也是这类小型气动压机最核心的设计要点——很多入门级设计会直接让活塞杆承载侧向力，实际使用不到三个月就会出现活塞杆密封磨损漏气、压头歪斜卡滞的问题。压头安装板的底面预留了标准的螺纹安装孔，可以根据不同的作业需求更换压头，比如压装轴承用带定位台阶的软质压头，冲切薄料用带刃口的裁切压头，铆接银点用成型铆头，不需要改动主体结构就能适配不同工序，这也是模块化设计在小型工装设备上的典型应用。

　　机架的两支腿内侧预留了工装安装空间，作业时可以把定制的定位夹具直接固定在两支腿之间的工作台面上，夹具的定位中心需要和压头轴线同轴度控制在0.05mm以内，避免压装时工件偏载导致压装不合格。从力的传导路径来看，气缸输出的垂直压力直接通过活塞杆传递到压头，再作用到工件上，两侧的导杆只承担导向和抗偏载作用，不传递主压力，这种传力路径最短，没有多余的力损耗，气缸的输出力利用率可以达到90%以上。设备的行程设计上，气缸的标准行程覆盖50mm到200mm区间，可以根据不同的工件开合高度需求选型，导杆的有效行程比气缸行程长10mm左右，避免极限位置导杆脱出轴承座。

　　在实际产线应用中，这类设备通常会配套脚踏阀或者双手启动按钮来控制气缸的升降，部分带保压需求的工序还会在气路中增加气控单向阀，实现压装位置的保压功能，不需要额外增加机械锁止结构。设计这类设备的三维结构时，首先要确定额定压装力，根据气源压力0.5-0.7MPa的常规工厂供气条件，反推气缸的缸径大小，比如需要500公斤输出力的话，缸径选择125mm即可满足需求；其次要核算机架的刚度，两侧支腿采用钢板折弯焊接结构时，钢板厚度不低于8mm，上横梁厚度不低于12mm，避免满负载时机架出现开口变形，导致压头倾斜；最后要考虑安全防护空间，压头作业区域的外围要预留安装安全光栅的位置，避免操作人员误伸手进入压合区域造成工伤。安装边界方面，整机的占地面积很小，不含外接气路的情况下，横向宽度不超过400mm，纵向深度不超过300mm，对产线的空间占用非常友好，很适合集成在小型自动化流水线的单个工位上，也可以作为独立的手工作业工位使用。日常维护时只需要定期给导杆加注润滑脂、检查气缸密封件是否漏气、检查安装螺栓是否松动即可，维护成本远低于同吨位的液压机或者伺服压机，在小吨位压装领域的性价比优势非常明显。
