V型十二缸汽油内燃机动力总成结构

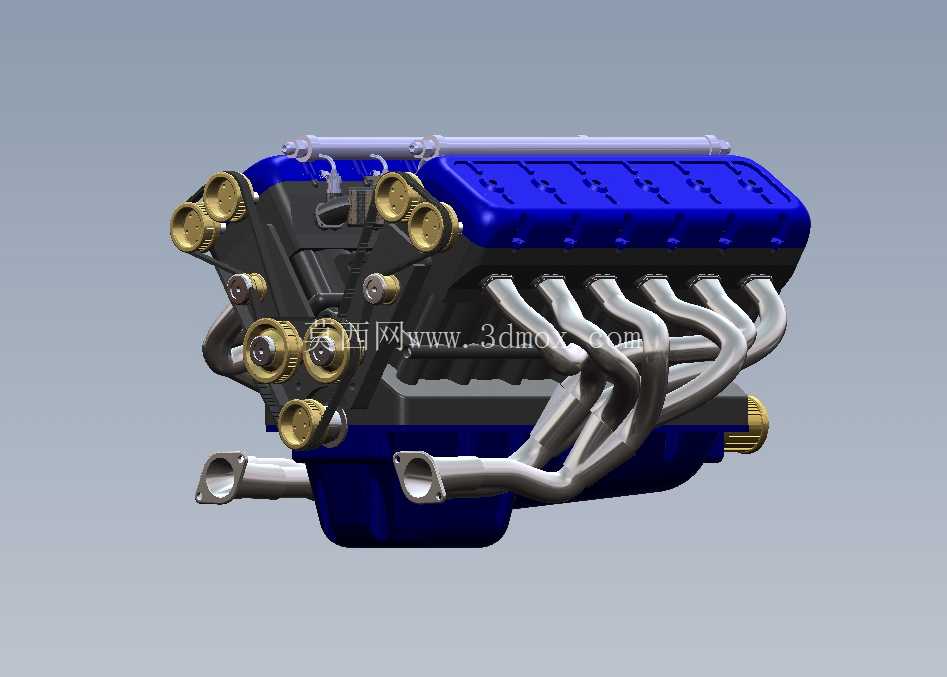

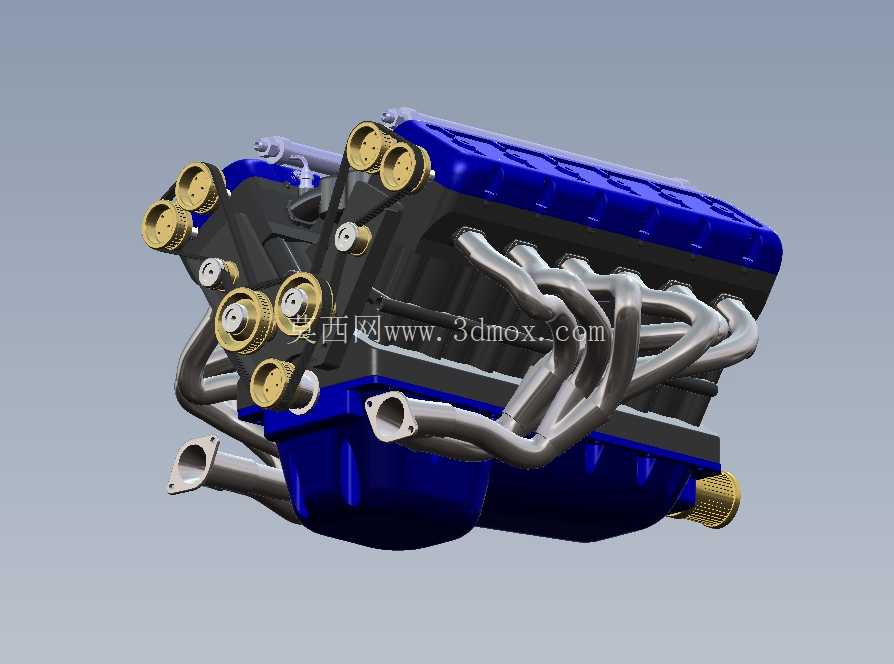

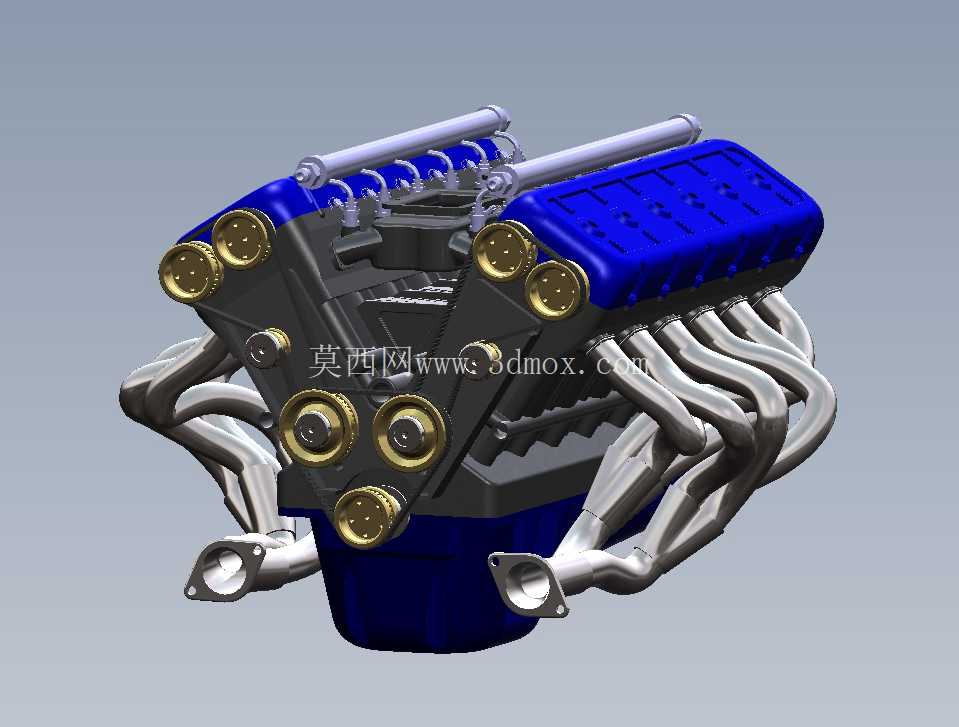

　　V12内燃机作为大排量动力输出装置，常应用于高端乘用车、豪华性能跑车、特种工程装备以及固定动力机组场景中，这类动力单元的核心优势在于做功冲程重叠度高，动力输出平顺性远优于同排量的直列六缸或V8机型，曲轴运转的动平衡特性更优，高转速区间的振动抑制表现突出，能够在持续高负载输出工况下保持稳定的动力传递。从结构布局来看，该动力单元采用60度夹角的V型缸体排布，两侧各布置6个气缸，这种排布方式能够在保证12个气缸布置空间的前提下，大幅压缩动力单元的轴向长度，相比直列十二缸结构，整机长度可缩短近40%，更便于在前置后驱、中置引擎的车型布局中匹配传动系统，同时也能为前舱留出更多的散热系统、转向机构的布置空间。

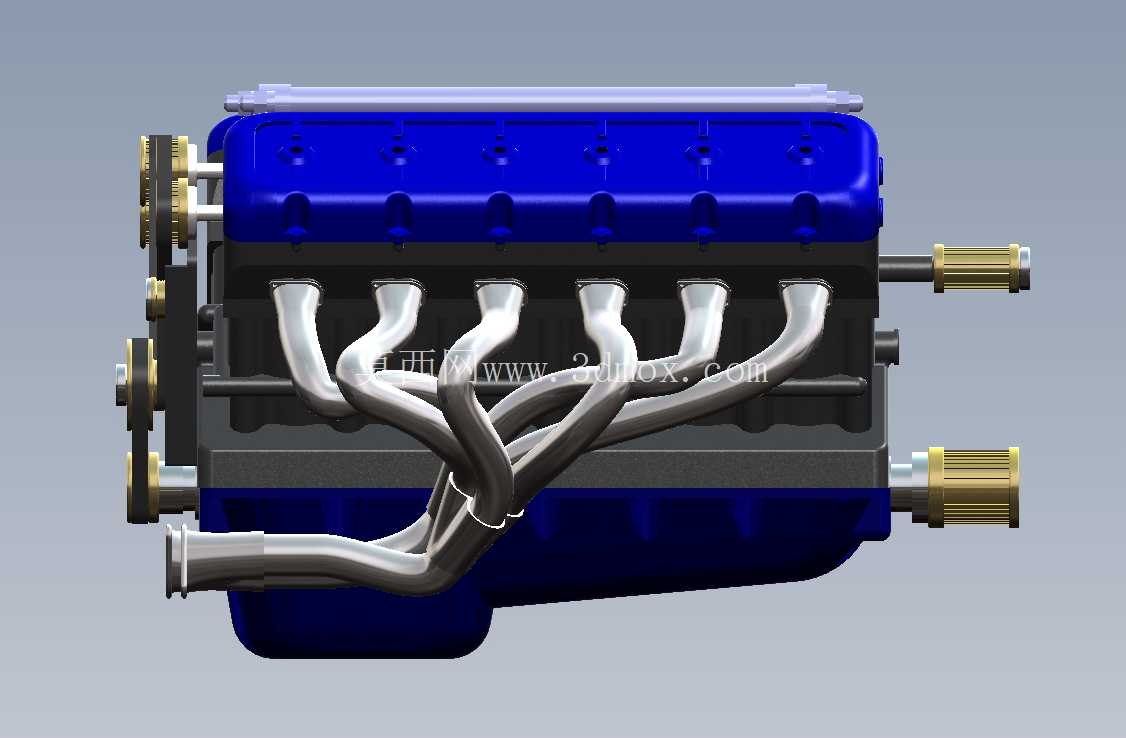

　　进排气系统的布局采用外侧排气、内侧进气的经典V型引擎排布，两侧的排气歧管采用等长管路设计，每一段排气歧管的弯折角度、管路长度都经过匹配，能够保证各缸排气脉冲互不干扰，既可以提升排气效率，也能优化排气声浪的品质，同时排气歧管的安装法兰位置预留了标准的密封面结构，可直接匹配三元催化器、排气头段的安装接口，安装边界符合主流大排量乘用车的排气系统对接尺寸。缸盖部分集成了凸轮轴安装位、气门组件布置空间以及冷却水道，缸体下部的油底壳采用湿式结构设计，预留了机油泵、机油滤清器的安装接口，冷却系统的进出水口布置在缸体前端，可直接对接整车冷却循环管路，前端轮系的布置位置预留了发电机、空调压缩机、水泵皮带轮的安装空间，张紧轮的安装位也做了集成设计，不需要额外设计支架即可完成前端附件的装配。

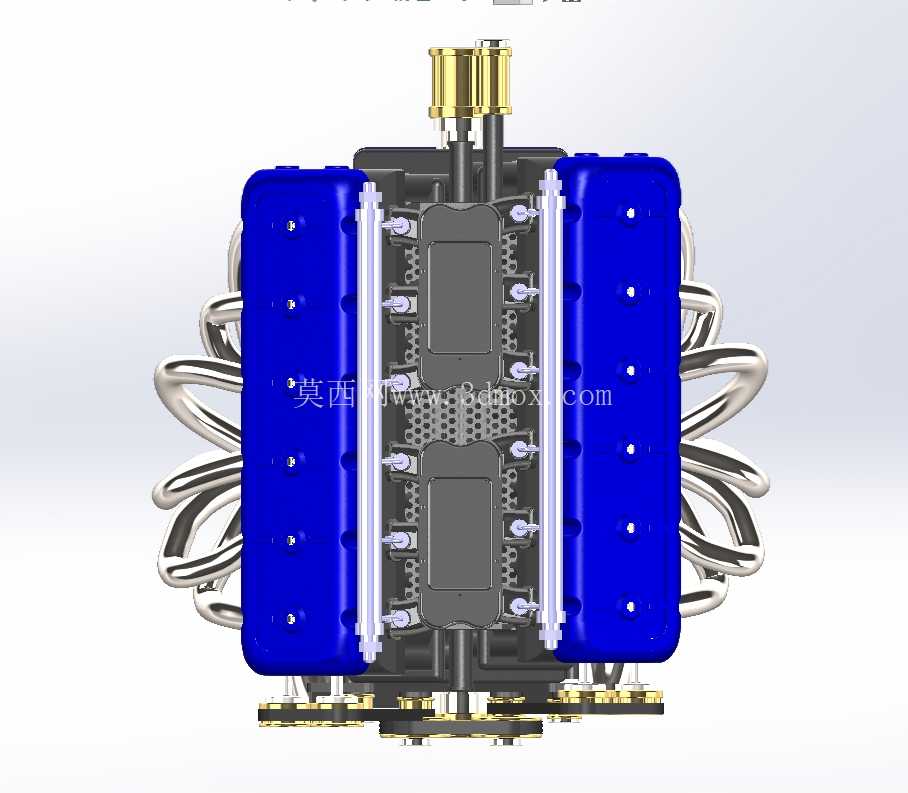

　　建模过程中，首先确定曲轴的回转中心作为整机的基准原点，再根据V型夹角确定两侧气缸的中心线位置，依次完成缸体、缸盖的主体结构建模，之后对活塞、连杆、曲轴等运动部件做装配约束，验证活塞在上止点、下止点位置时与缸壁、气门的间隙是否符合设计要求，避免出现运动干涉。进气歧管布置在V型夹角的中间区域，这种布局能够缩短进气路径，提升进气响应速度，同时进气歧管的稳压腔容积经过匹配，能够保证各缸的进气均匀性，避免出现各缸空燃比偏差过大的问题。点火系统的安装位布置在缸盖顶部，每个气缸对应独立的点火线圈安装位，喷油器的安装位置兼顾了进气道喷射与缸内直喷的布置兼容性，可根据不同的动力调校需求更换对应的燃油供给组件。整机的安装悬置点布置在缸体两侧的下部位置，四个悬置安装点的位置经过重心匹配，能够保证动力总成安装后的受力均匀，减少运转过程中向车架传递的振动，悬置安装孔的尺寸、间距符合大排量动力单元的通用安装标准，可适配多种车型的副车架安装位。在细节结构上，缸体外部加强筋的布置兼顾了结构强度与轻量化需求，在曲轴箱、缸盖螺栓连接位置做了加厚处理，能够承受高压缩比、高增压值工况下的缸内爆发压力，同时缸体壁面在非受力区域做了减薄处理，尽可能降低整机的自重。气门室盖采用密封式结构，预留了机油加注口、曲轴箱通风接口，能够满足国六排放标准下的曲轴箱通风系统连接要求。

　　油底壳的下部设置了机油放油螺塞的安装位，放油螺塞的位置处于油底壳最低点，能够保证保养时机油可以完全排空，同时油底壳内部设置了挡油板结构，在车辆急加速、急减速以及大角度倾斜工况下，能够避免机油泵出现吸空的问题，保证润滑系统的供油稳定。这类V12动力单元的动力输出特性偏向于低转速高扭矩，在1500转左右即可输出峰值扭矩的90%以上，非常适合需要持续大扭矩输出的豪华车型，能够在低转速下获得充足的加速动力，不需要频繁拉高转速即可完成超车、爬坡等工况，同时高转速区间的动力储备充足，在6000转以上依然能够保持线性的动力输出，没有明显的动力衰减。在建模装配验证阶段，需要对所有运动部件做干涉检查，包括曲轴转动时连杆与缸体的间隙、气门开启时与活塞顶部的间隙、正时系统运转时张紧轮与正时罩壳的间隙，所有运动间隙都预留了足够的热膨胀余量，避免发动机在正常工作温度下因为部件热膨胀出现卡滞、磨损的问题。整机的外部附件安装位置都做了标准化设计，启动马达安装在缸体与变速箱连接的飞轮壳位置，齿圈与启动马达驱动齿轮的啮合间隙符合启动系统的设计标准，能够保证低温环境下的启动可靠性。
