法兰连接式手动截止阀结构设计

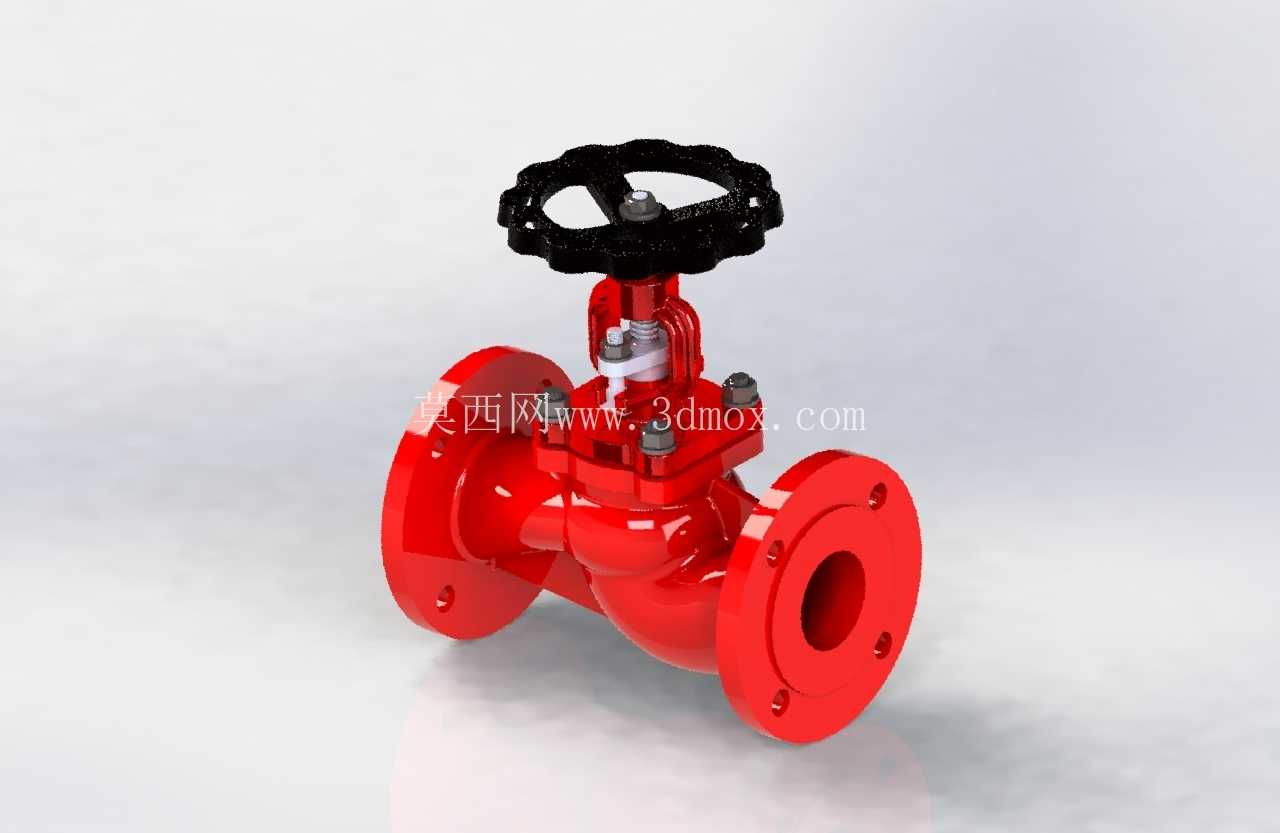

　　在化工、市政供水、暖通循环、蒸汽输送等工业管路系统中，手动法兰截止阀是应用频次极高的流体控制元件，核心作用是实现管路内介质的通断截断，也可在特定工况下辅助完成流量调节，相比闸阀、蝶阀类产品，其密封性能更可靠，截断状态下的介质泄漏率更低，适合对密封要求较高的中低压管路场景。这款截止阀采用法兰式连接结构，两端法兰的螺栓孔位、密封面尺寸均匹配通用工业管路法兰标准，安装时可直接与同压力等级的管路法兰对接，通过螺栓紧固配合密封垫片即可完成装配，无需额外加工适配接口，适配DN50-DN200区间的常规工业管路通径，安装边界预留了手轮操作空间，手轮顶端距离阀杆中心的操作半径满足单人手动启闭的施力需求，安装时手轮侧需预留不小于150mm的操作空间，避免周边管线或设备遮挡影响启闭操作。

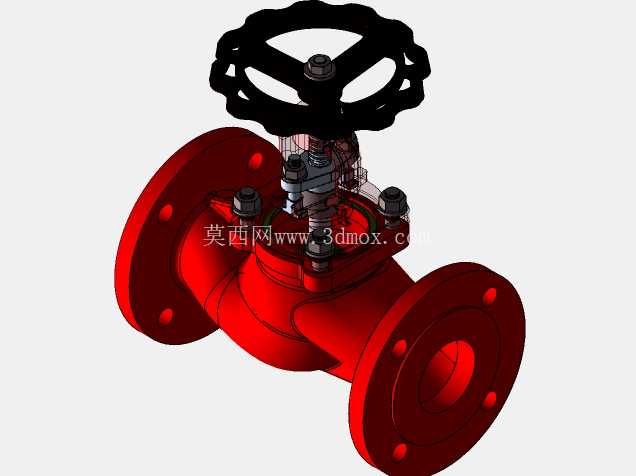

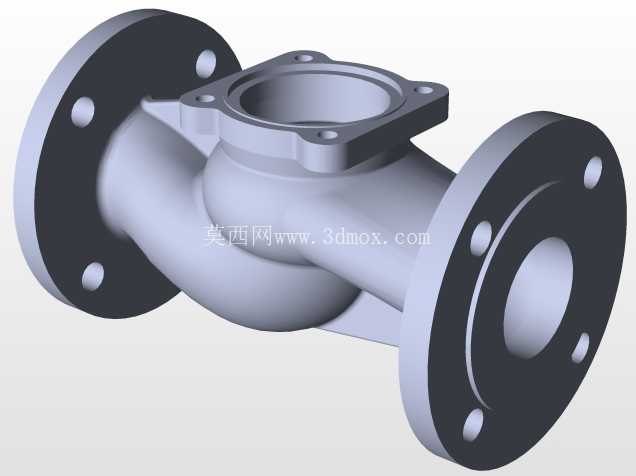

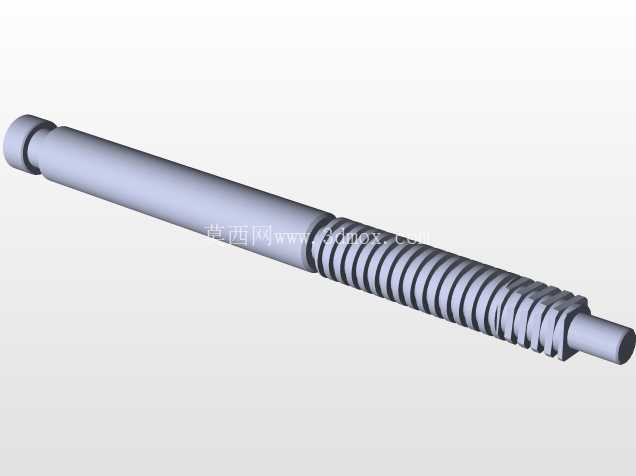

　　从结构设计逻辑来看，这款截止阀采用下进上出的介质流向设计，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在闭合时能实现更均匀的密封比压，介质中的微小杂质不易卡在密封面之间造成密封失效，阀杆采用明杆结构设计，启闭过程中阀杆随手轮转动做上下升降运动，操作人员可直接通过阀杆的伸出长度判断阀门的启闭状态，避免误操作。阀体流道采用S型流线设计，相比直通式结构，虽然介质流阻略有提升，但能大幅降低介质高速流动时对阀瓣密封面的直接冲刷，延长密封副的使用寿命，同时S型流道的结构强度更高，在承受管路水锤冲击时，应力分布更均匀，不易出现阀体开裂的问题。

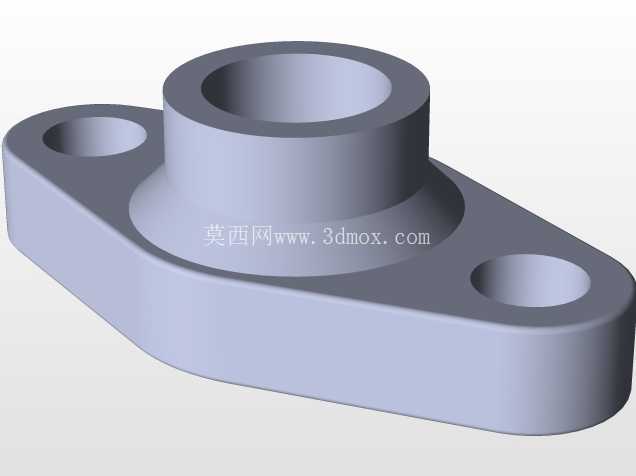

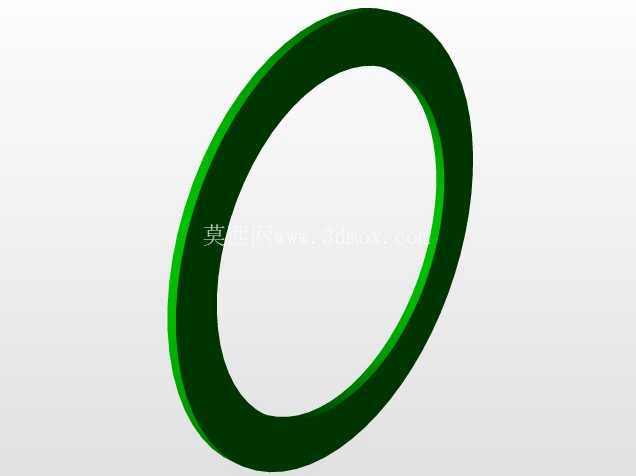

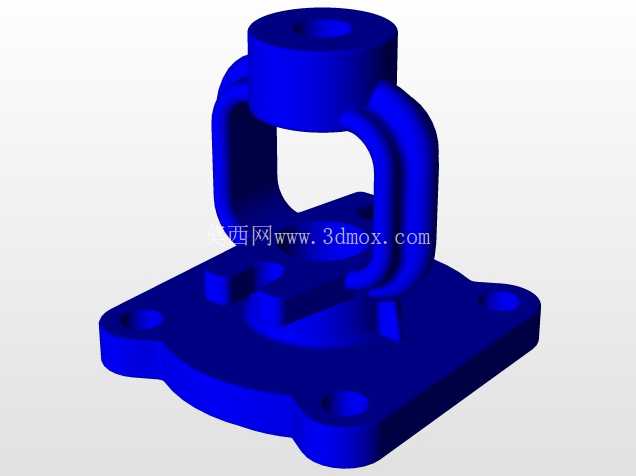

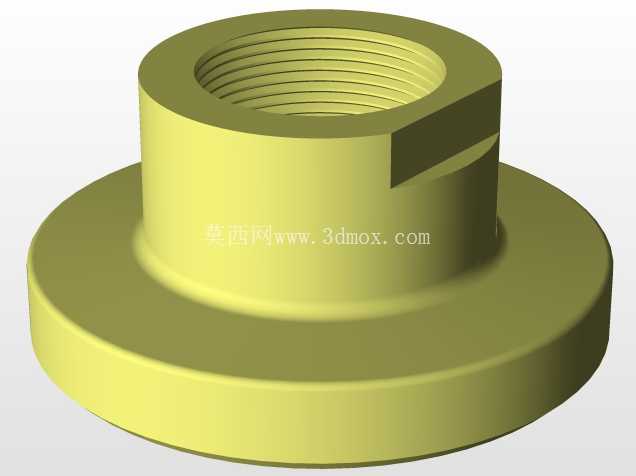

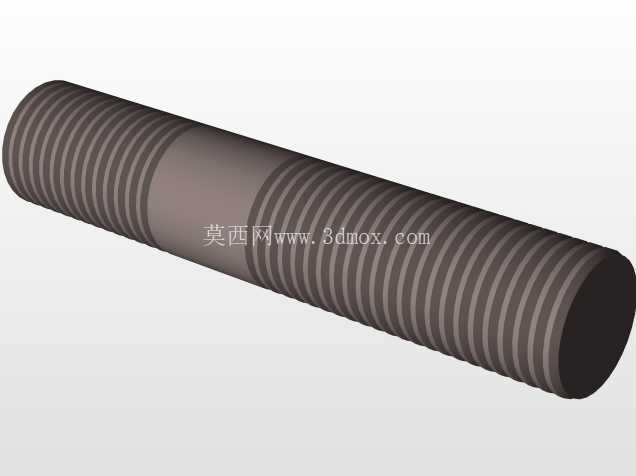

　　手轮采用轮辐式结构，边缘做防滑滚花处理，启闭时操作人员可通过手轮轮缘施加扭矩，手轮与阀杆之间通过方榫配合传递扭矩，配合处设置防松螺母，避免长期操作后手轮与阀杆出现松脱。阀盖与阀体之间采用法兰连接配合金属缠绕垫片密封，阀杆穿出阀盖的位置设置填料密封结构，填料采用柔性石墨材质，可适配-20℃到350℃区间的介质温度，通过填料压盖的螺栓预紧即可实现阀杆处的动密封，长期使用出现填料泄漏时，可在带压状态下适当紧固填料压盖螺栓消除泄漏，无需停机拆解阀门。

　　在实际工况应用中，这类截止阀通常安装在管路的分支节点、设备进出口位置，用于切断单支路介质供给，方便后续设备检修或支路维护，安装时需严格遵循介质流向标识，确保介质从阀瓣下方进入、上方流出，反向安装会导致阀门关闭状态下阀瓣长期承受介质压力，大幅提升密封面泄漏概率，同时会增大启闭操作的扭矩。从建模细节来看，模型完整还原了阀体的铸造圆角、法兰螺栓孔的倒角、阀杆梯形螺纹的牙型、手轮的加强筋结构，所有配合面的尺寸公差均按照通用机械加工公差设定，可直接用于管路系统的装配干涉检查、操作空间校核，也可作为阀门类产品结构设计的参考样本，帮助设计人员快速理解法兰截止阀的内部结构组成、装配关系以及安装边界要求，在进行管路布局设计时，可直接调用该模型进行空间排布，提前预判阀门安装后与周边管线、设备的干涉问题，减少现场安装时的整改工作量。
