铜质法兰式三通进料阀体结构设计

这款三通结构的进料阀体，主要应用在中小口径流体输送管路的进料端管控场景，常见于精细化工配料系统、食品流体灌装生产线、中小型液压动力站的支路进料回路，也可适配实验室小型流体试验台的介质输入管控环节，承担管路介质通断、流向切换、进料流量阈值管控的核心作用，区别于普通两通截止阀，其三通结构可同时对接主进料管路、支路输出管路与备用旁路，无需额外加装三通接头就能实现单阀位的多通路管控，能有效减少管路连接节点，降低管路系统的泄漏风险点。

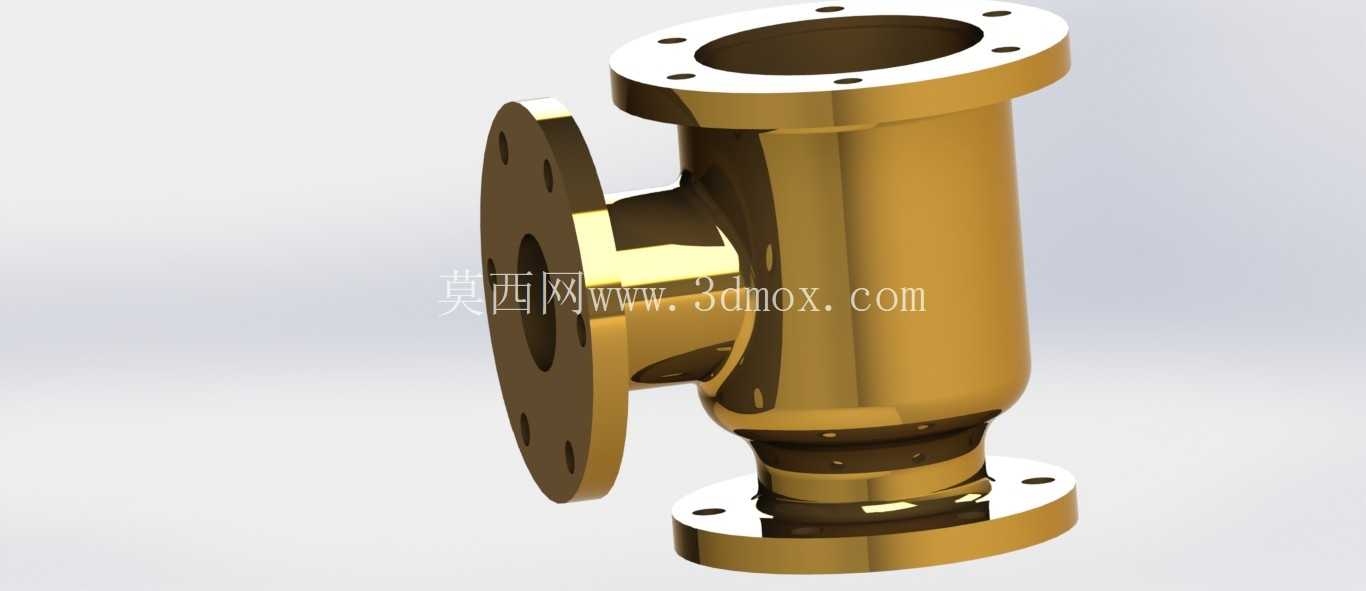

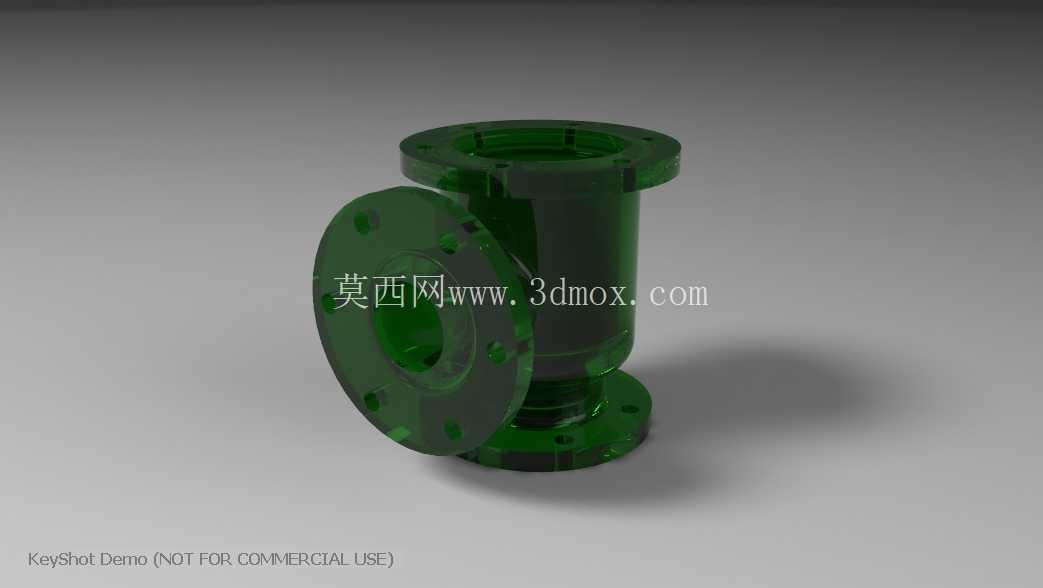

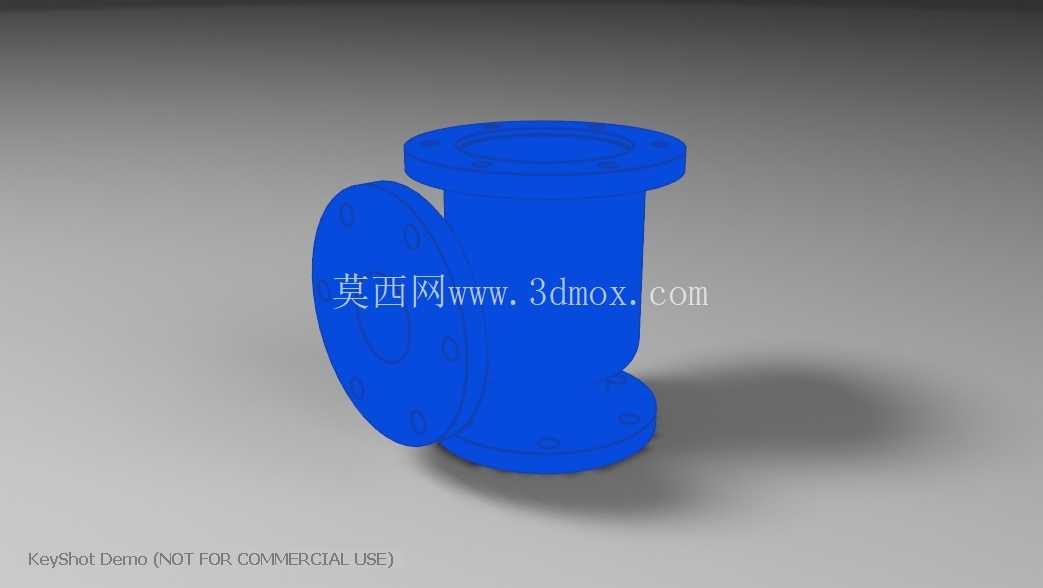

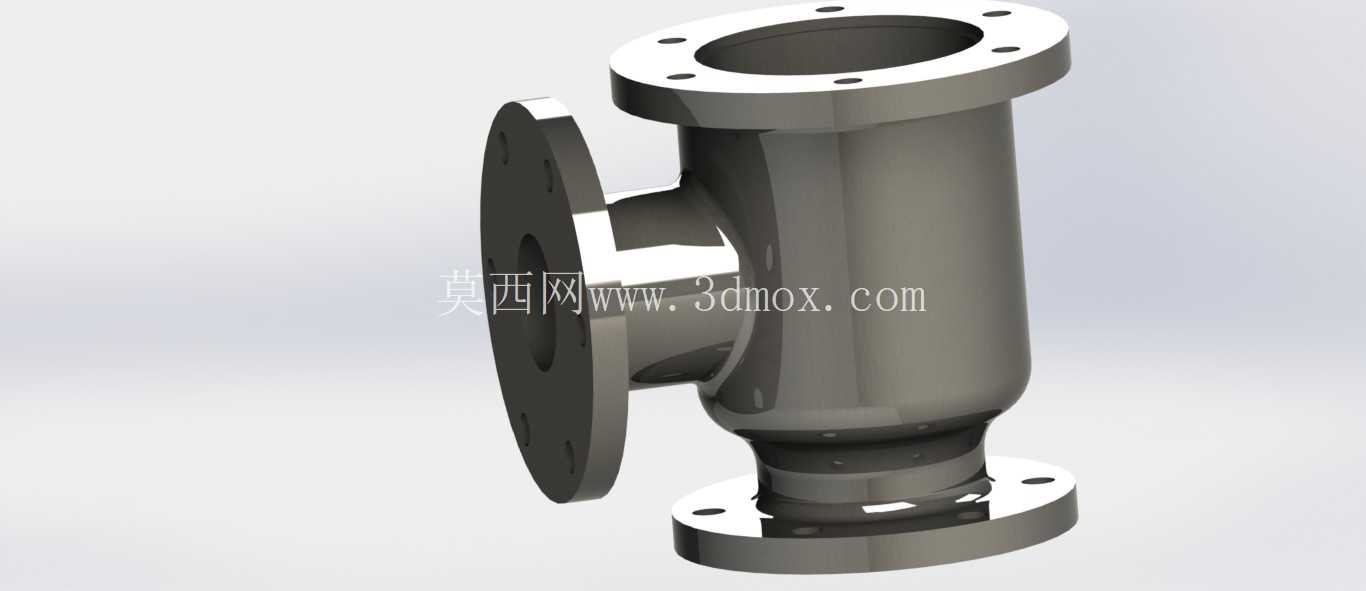

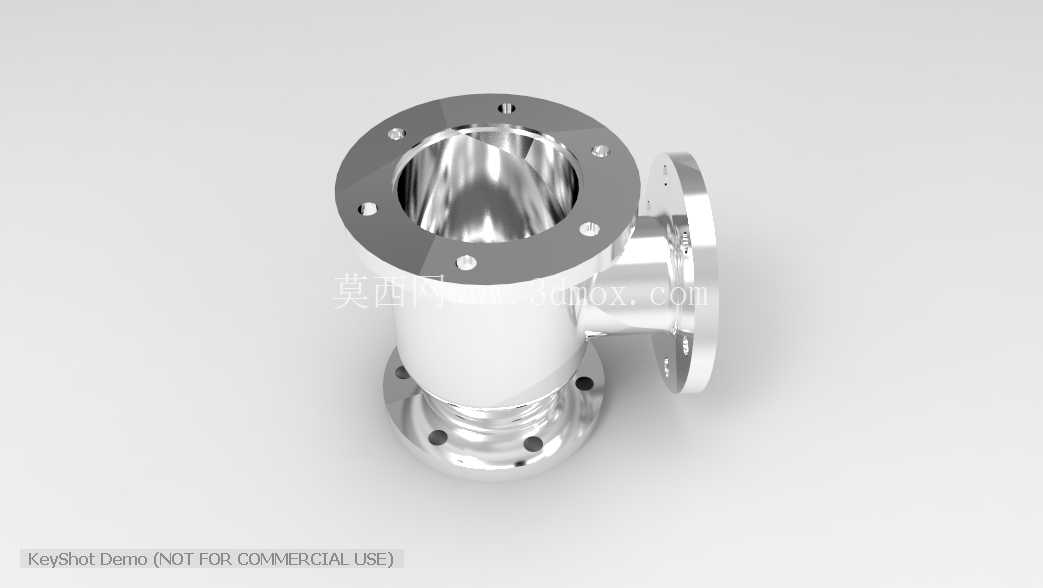

从结构设计逻辑来看，阀体整体采用T型三通布局，三个连接端全部采用标准法兰连接结构，法兰端面的螺栓孔采用圆周均布设计，安装时可根据现场管路走向调整法兰对接角度，适配不同方向的管路排布需求，无需额外定制异形转接头。阀体的主流道采用等径设计，介质流经阀体时的流道截面无突变，能大幅降低介质流动过程中的压损，减少湍流产生的概率，对于输送含细小颗粒的流体介质时，也能降低颗粒在阀腔内沉积卡滞的风险。阀体侧置的支路通道与主流道采用圆弧过渡衔接，过渡位置的圆角经过流场仿真优化，避免直角结构带来的流道死角，减少介质残留，尤其适配食品、医药类对管路清洁度有要求的输送场景，降低CIP清洗时的残留风险。

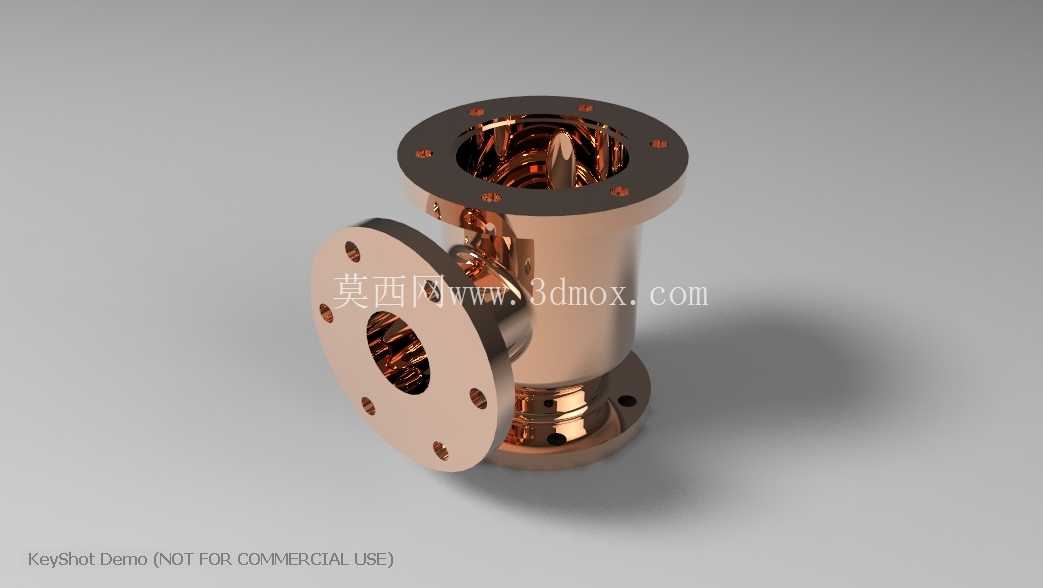

材质选择上整体采用铜合金基材，铜质材料本身具备优异的切削加工性能，精加工后流道内壁的表面粗糙度可轻松达到Ra1.6以下，能进一步降低介质流动阻力，同时铜材的耐腐蚀性适配水基介质、低压油气、弱腐蚀性化工介质的输送需求，无需额外做内壁防腐处理就能满足多数常规工况的使用要求。阀体的三个法兰端面都设计了密封槽结构，安装时可适配O型密封圈或者金属缠绕垫片，根据不同的工况压力等级选择对应的密封件，常规工况下采用丁腈橡胶O型圈就能满足1.6MPa以下的管路密封要求，高压工况下更换为金属缠绕垫片即可适配更高压力等级的管路系统。

安装边界方面，这款阀体的三个法兰端的连接尺寸符合通用管路法兰标准，主流道上下两端的法兰尺寸一致，侧置支路的法兰尺寸根据通径匹配对应标准，安装时需要预留的操作空间主要集中在侧置支路的对接方向，以及法兰螺栓的拧动空间，阀体本身的结构紧凑，轴向安装尺寸比同通径的两通阀加三通接头的组合结构缩短30%左右，能有效节省管路安装空间，尤其适合设备内部管路排布紧凑的场景。设计过程中对阀腔的壁厚做了等强度优化，主流道的壁厚根据介质压力的分布做了差异化设计，介质冲刷频繁的流道位置适当增加壁厚，非承压区域做了轻量化减薄处理，在保证阀体承压强度满足工况要求的前提下，尽可能降低阀体本身的重量，减少管路系统的承重负载。

在实际使用过程中，这款进料阀可搭配对应的阀芯组件实现不同的管控功能，加装截止型阀芯可作为进料截止阀使用，加装调节型阀芯可实现进料流量的精准调节，加装换向阀芯可实现两个支路的进料流向切换，阀体本身的通用化结构设计可适配多种阀芯配置，无需重新开模制作阀体就能满足不同的功能需求，能有效降低生产制造的成本，也方便后期运维过程中的配件更换。阀体外部的法兰连接位置做了加厚处理，避免螺栓拧紧过程中法兰变形导致的密封失效问题，法兰端面的平面度经过精加工处理，安装时不需要额外打磨就能保证密封面的贴合度，减少现场安装的工作量。流道内部的所有衔接位置都做了倒钝处理，没有尖锐的棱角，一方面避免介质流动过程中尖锐位置对介质中的敏感成分造成剪切破坏，另一方面也避免安装运维过程中尖锐边角划伤操作人员。
